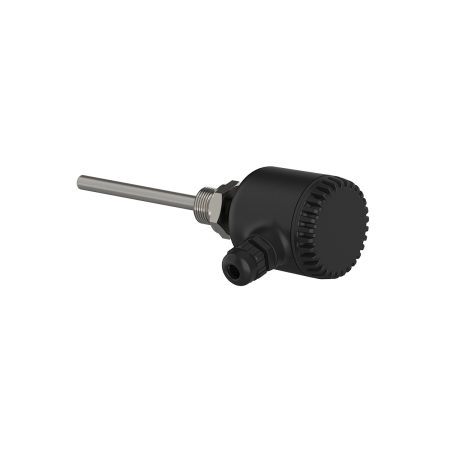

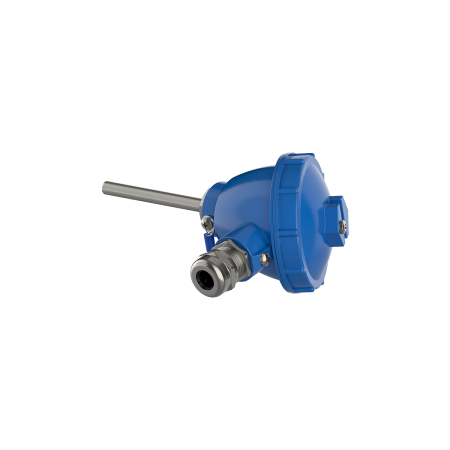

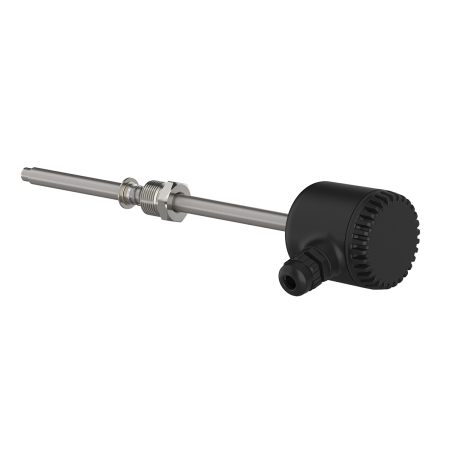

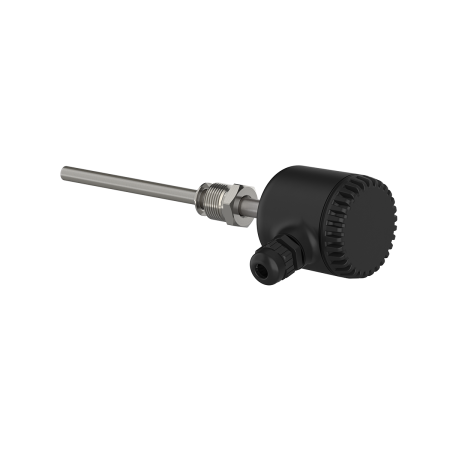

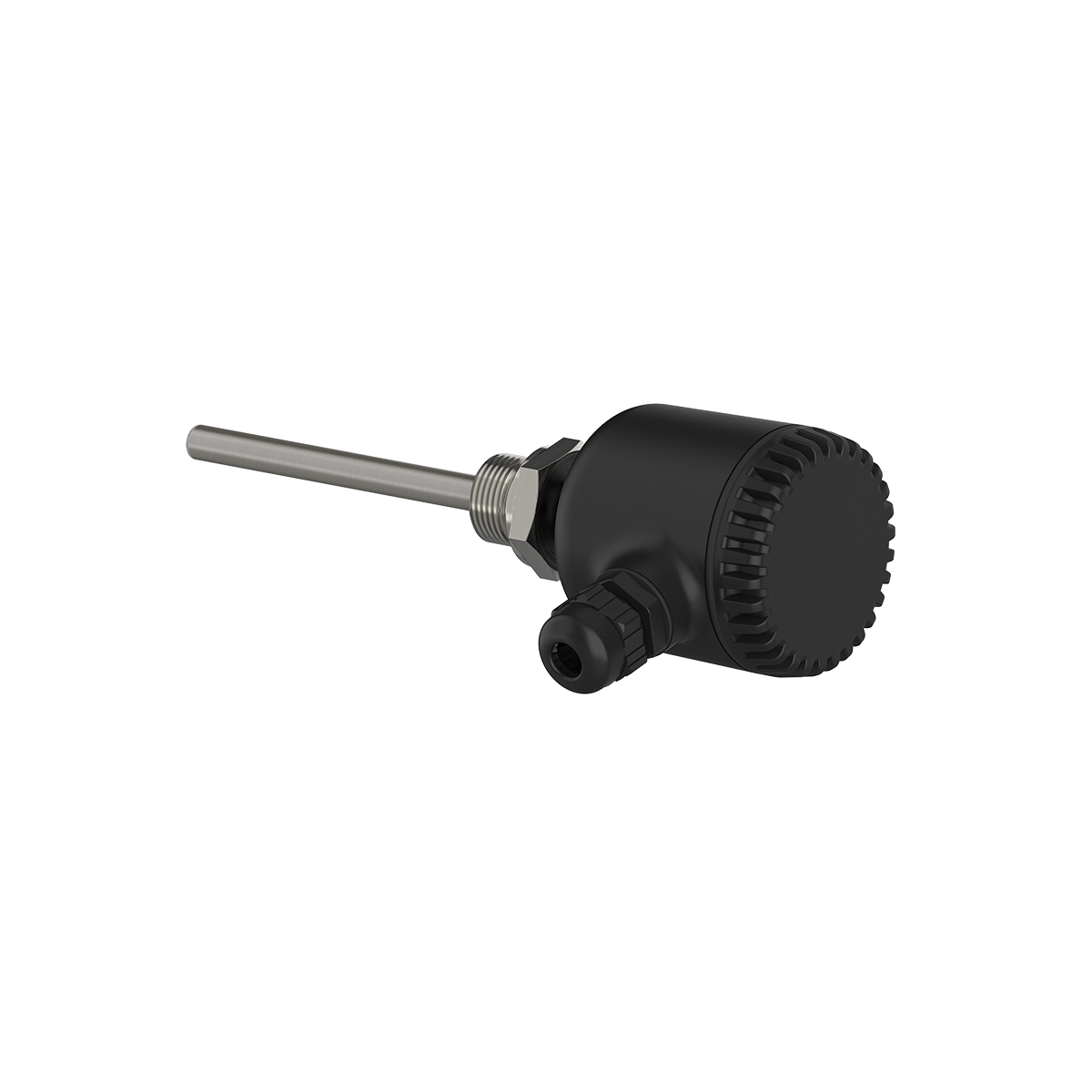

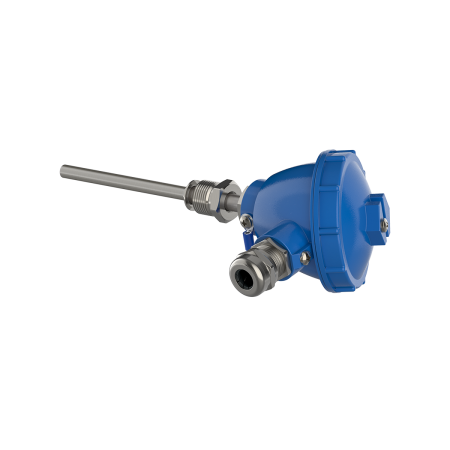

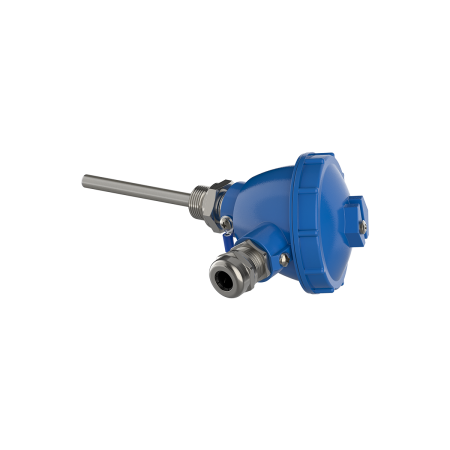

ДТСхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры в цифровой сигнал RS-485 (Modbus RTU).
ДТСхх5М.RS изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П и РТ100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.
Среда измерения
Твердые, жидкие, газообразные и сыпучие среды.
В состав термопреобразователей входят:
- первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
- измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).
Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
ДТСхх5М.RS напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.
Преимущества датчиков температуры с RS-485:
- Передают данные по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП).
- Не занимают аналоговые входы.
- Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
- Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
- Передают данные напрямую в «облако».
- Увеличивают помехоустойчивость линии связи.
- Увеличивают длину линии связи до 1200 метров.
-
Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
| Конструктивное исполнение | Модель | Параметры | Длина монтажной части L*, мм |
|
| 015 | D = 8 мм | 80, 100, 120, 160, 200, 250, 320, 400, 500, 1250, 1600, 2000 |
| 025 | D = 10 мм | ||
| 515 | D=6 мм | ||
|

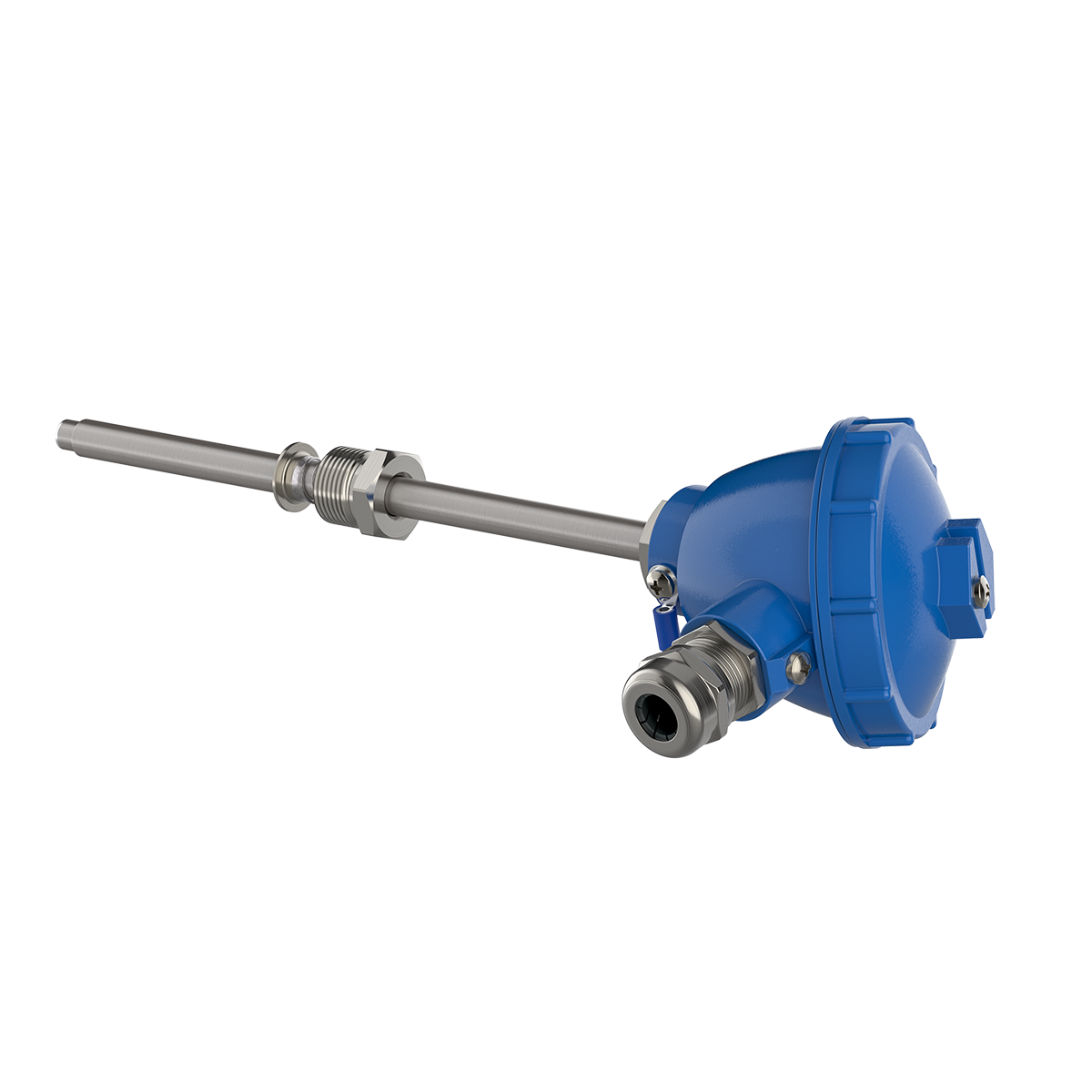

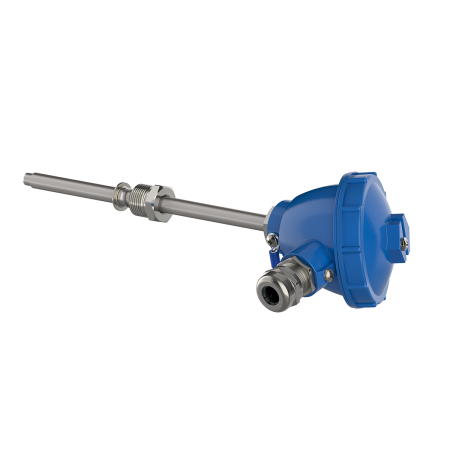

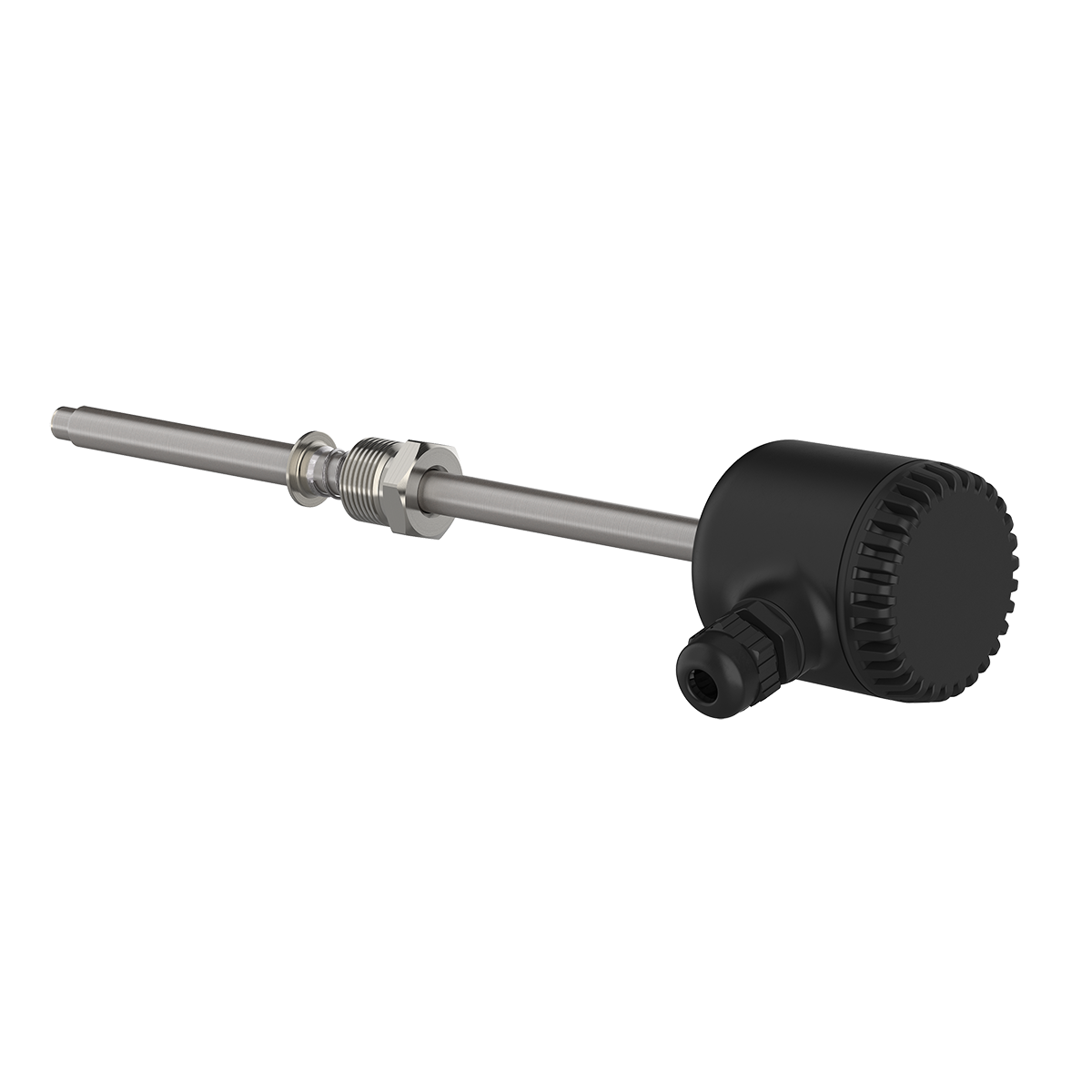

Подвижный штуцер | 035 | D = 8 мм, M = 20х1,5 мм**, S = 22 мм | 60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 045 | D = 10 мм, M = 20х1,5 мм**, S = 22 мм | ||
| 145 | D = 6 мм, M = 20х1,5 мм**, S = 22 мм | ||
|
Подвижный штуцер | 335 | D = 8 мм, M = 20х1,5 мм**, S = 22 мм | |
|
Подвижный штуцер | 055 | D = 10 мм, M = 20х1,5 мм**, S = 22 мм | 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
| 065 | D = 8 мм, M = 20х1,5 мм**, S = 27 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 075 | D = 10 мм, M = 20х1,5 мм**, S = 27 мм | ||
| 085 | D = 10 мм, M = 27х2 мм**, S = 32 мм | ||
|
Подвижный штуцер | 095 | D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм | |
|
| 105 | D = 8 мм, M = 20х1,5 мм**, S = 27 мм | |
| 505 | D=6 мм, M=20×1,5 мм**, S=27 мм | ||

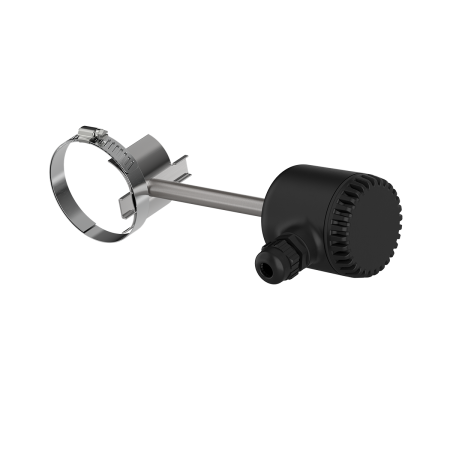

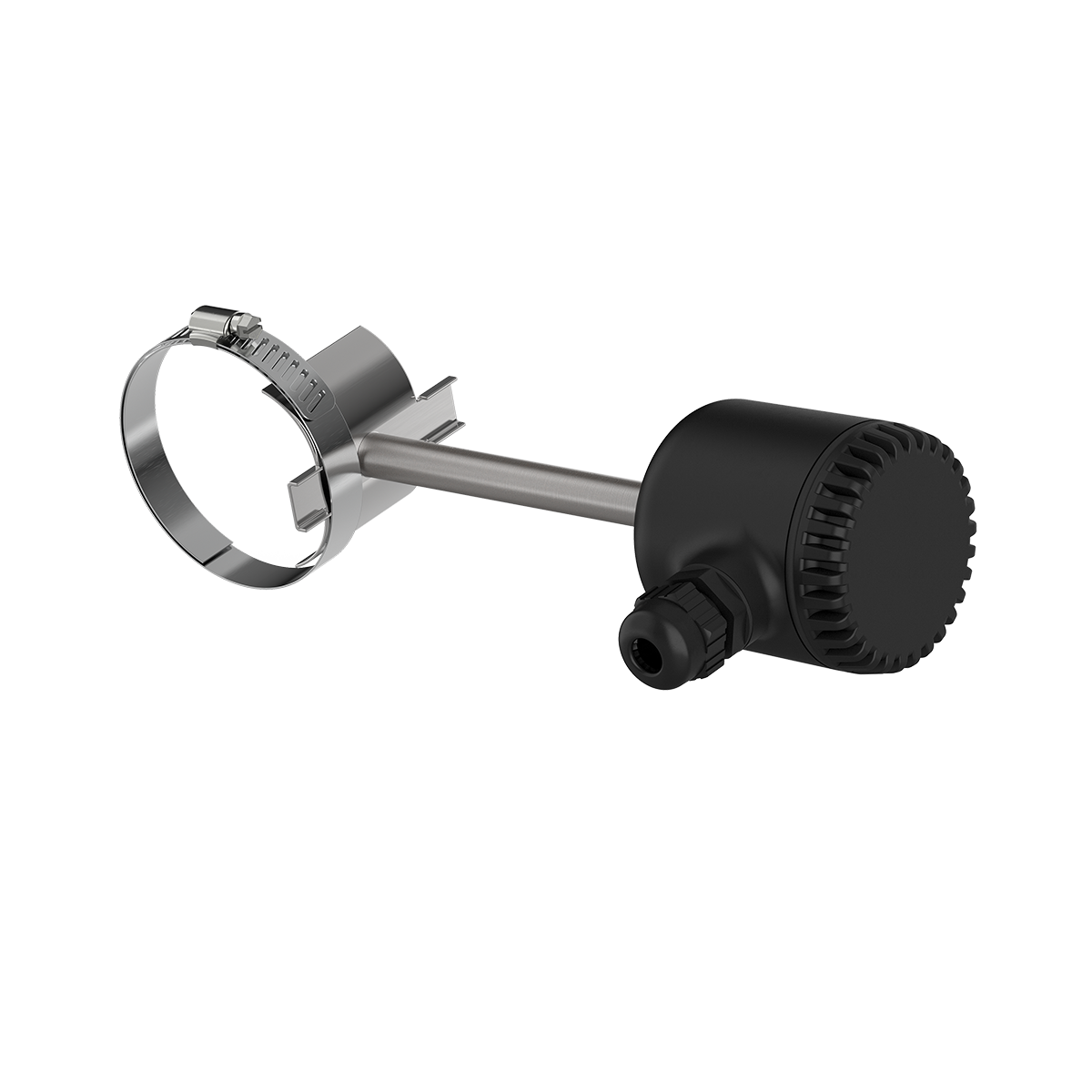

 | 325 | Датчик может крепиться на трубопровод диаметром от 80 до 100 мм. См. ниже «Особенности монтажа ДТС325М» | 50, 80, 100, 120 |
 | 405 | D = 5 мм | 80, 100, 120, 160, 200, 250, 320 |
 | 125 | D = 6 мм | 60, 80, 100 |
* Длина монтажной части выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
Примечание.
1. При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.
2. Модель ДТС405М с сенсорами 50П и 100П не изготавливается.
3. При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.
Особенности монтажа
| Датчик температуры для измерения температуры теплоносителя в трубопроводе | Датчик температуры для измерения температуры воздуха в воздуховоде |
| Отопление, ГВС, ИТП, ЦТП, котельные | Системы вентиляции и кондиционирования (ОВК / HVAC) |
| ДТС325М | ДТС405М |
 |  |
| При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:
| Рекомендации по монтажу ДТС405М:
|
Конструктивное исполнение коммутационных головок для ОВЕН ДТС.RS
| Под НПЦ-1 | |

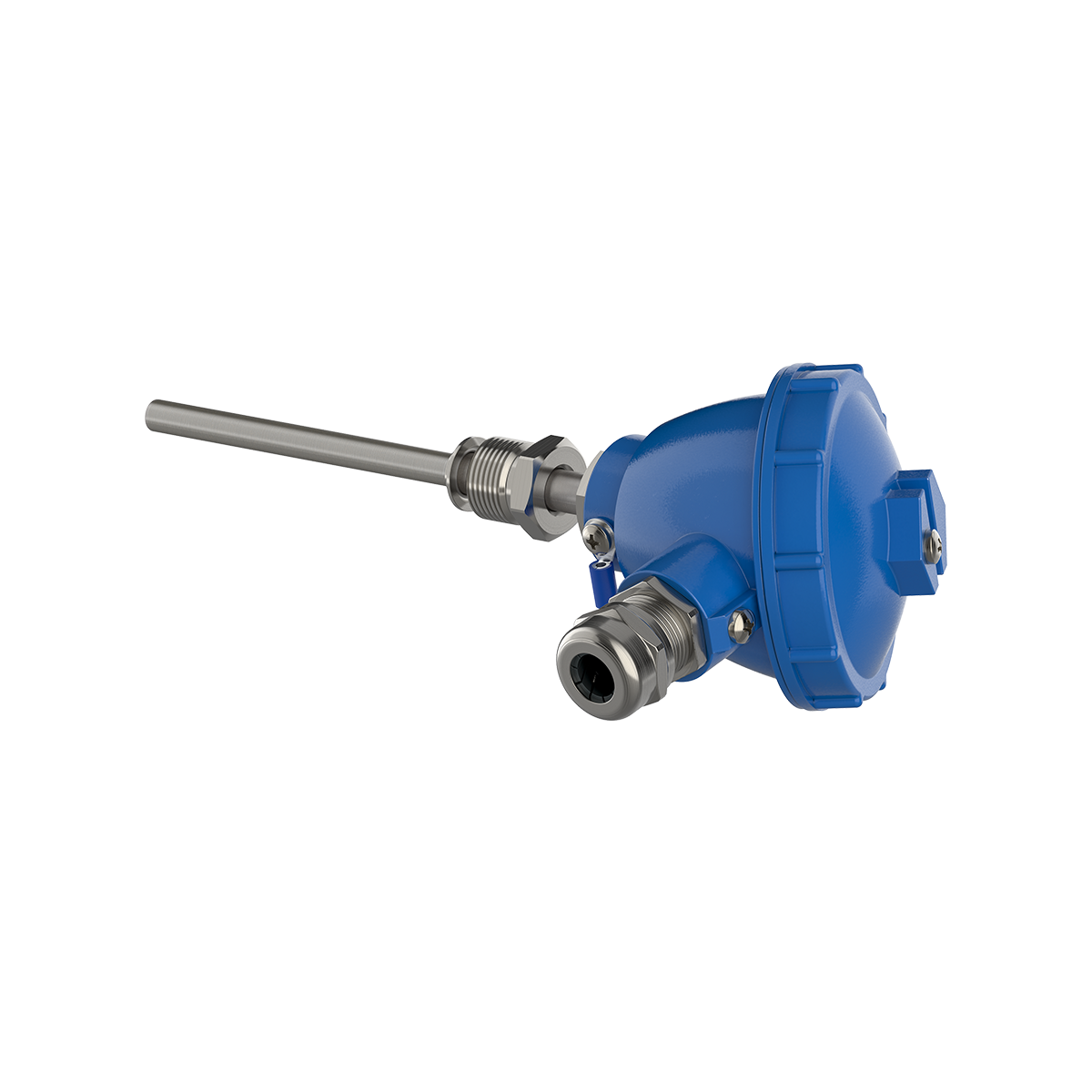

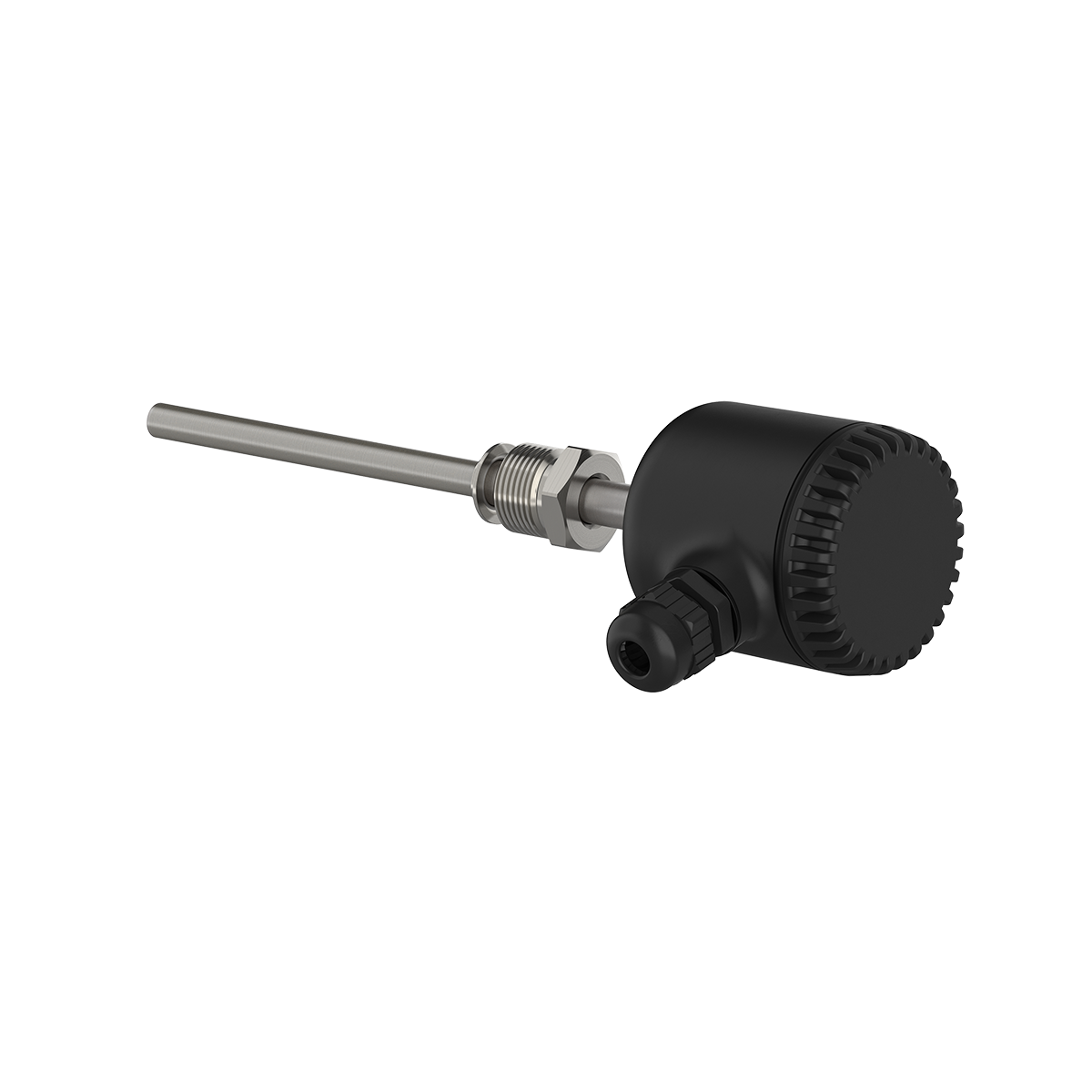

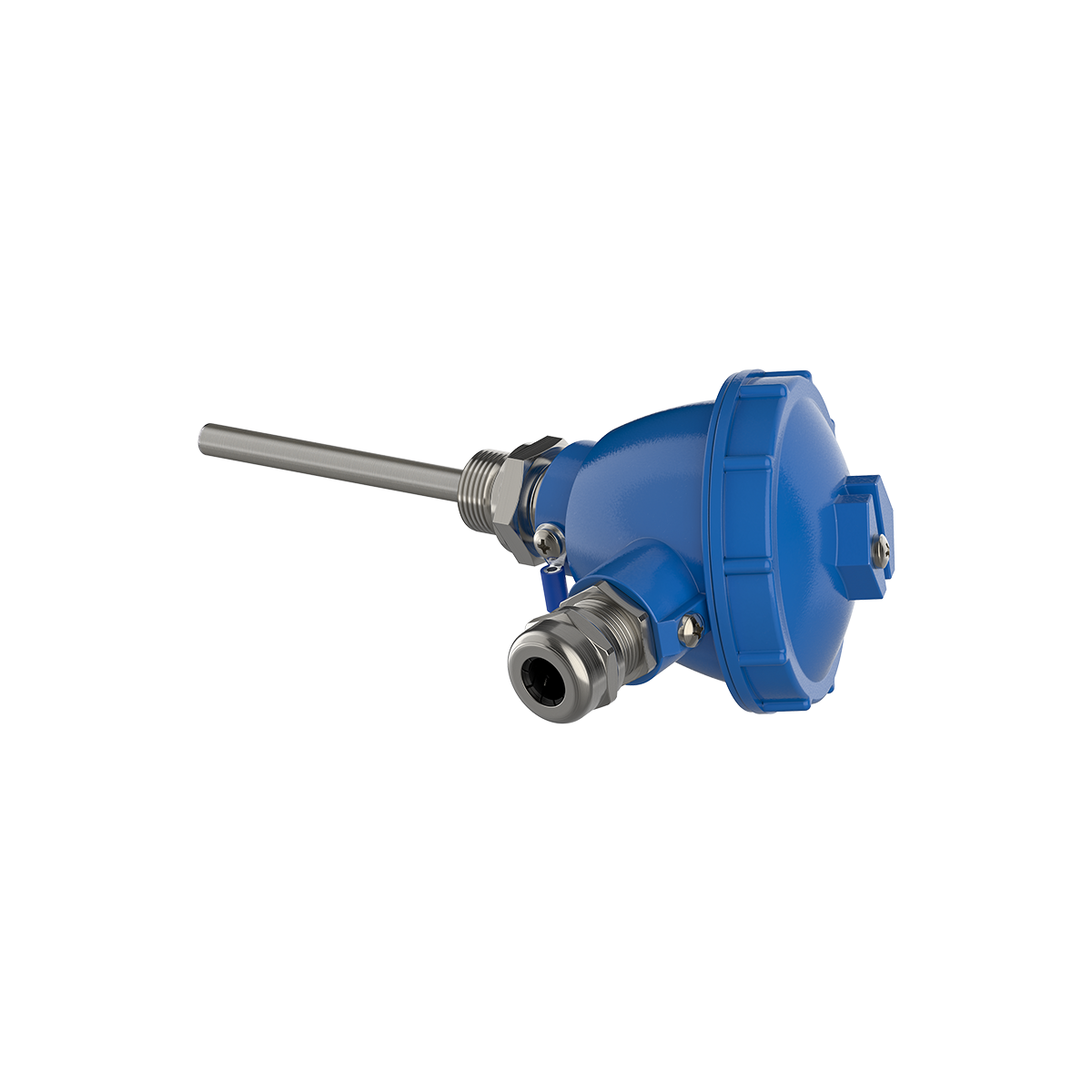

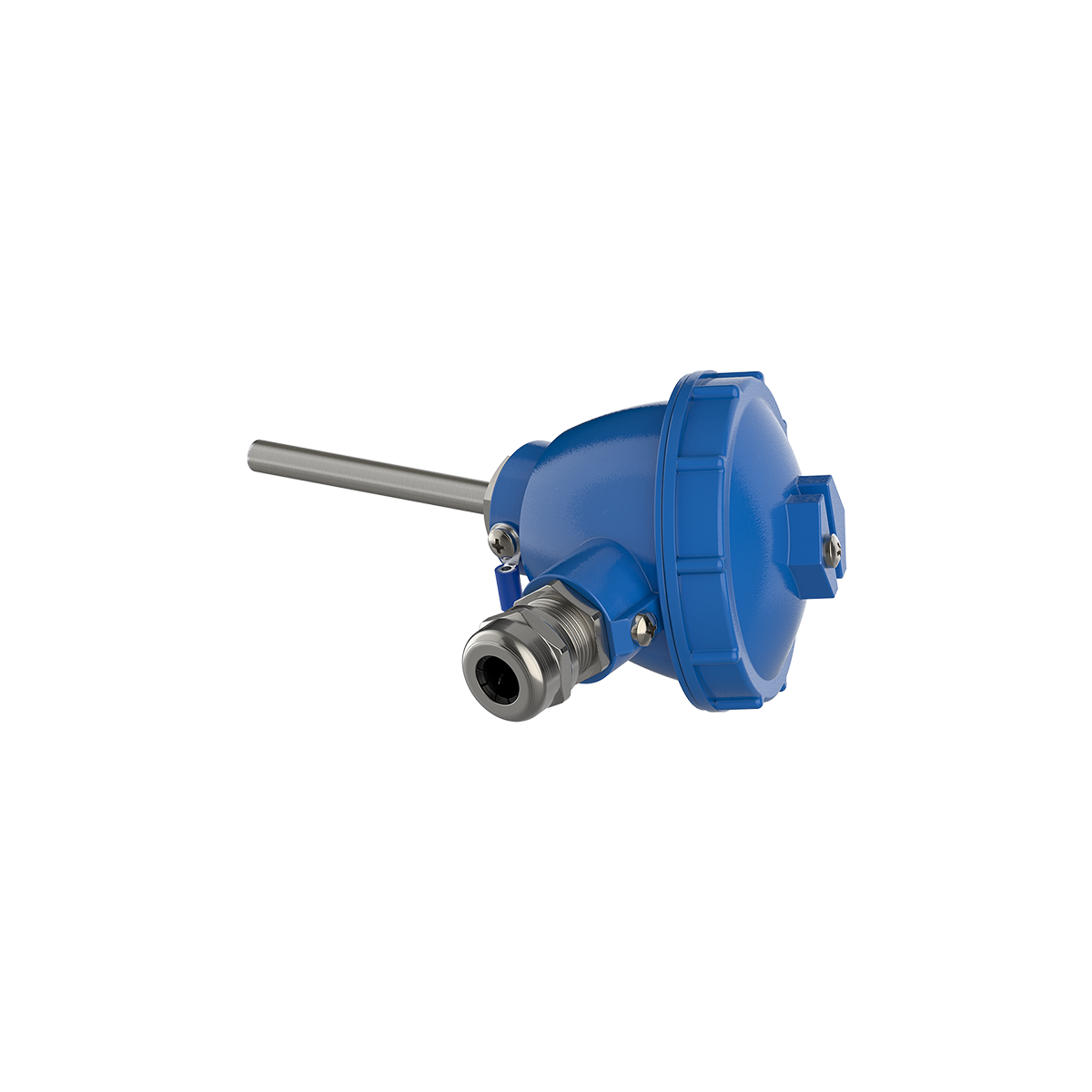

| Пластмассовая | Металлическая |
 |  |
| Кабельный ввод М16×1,5 | Кабельный ввод М20×1,5 |
| Диаметр подключаемого кабеля до 10 мм | Диаметр подключаемого кабеля до 10 мм |
Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
