Предназначены для измерения силы переменного тока, линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве с учетом коэффициента трансформации первичных цепей и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.
Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы тока.
В устройстве могут быть заказаны реле, при наличии их 2. Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении (для одного реле) и превышении (для другого реле) входным сигналом установленных порогов срабатывания.
Преобразователи измерительные обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
Таблица ЦА9254.1 – Характеристики входного сигнала.
| Диапазон измерения преобразуемого входного сигнала, А | Номинальное значение преобразуемого входного сигнала Iн, А | Частота преобразуемого входного сигнала, Гц |
|---|---|---|
| 0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0 |
0.5 1.0 2.5 5.0 |
45 – 55 |
Таблица ЦА9254.2 – Характеристики выходного аналогового сигнала.
| Диапазон изменения выходного сигнала, мА | Диапазон сопротивления нагрузки, кОм |
|---|---|
| 0 – 5 | 0 – 3.0 |
| 0 – 20 | 0 – 0.5 |
| 4 – 20 | 0 – 0.5 |
Таблица ЦА9254.3 – Дополнительные характеристики преобразователей измерительных.
| Цвет индикаторов (один из возможных вариантов): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности | ±0.5 % |
| Допускаемый ток, коммутируемый каждым реле: | |
| - для ЦА 9254Р, ЦА 9254Е | 0.3 А |
| - для ЦА 9254М | 0.12 А |
| Допускаемое напряжение, коммутируемое каждым реле | 250 В |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В. | |
| Мощность, потребляемая от: | |
| - измерительной цепи не более | 0.5 В·А |
| - внешнего источника питания не более | 6.0 В·А |
| Габаритные размеры (Д x Ш x В) не более: | |

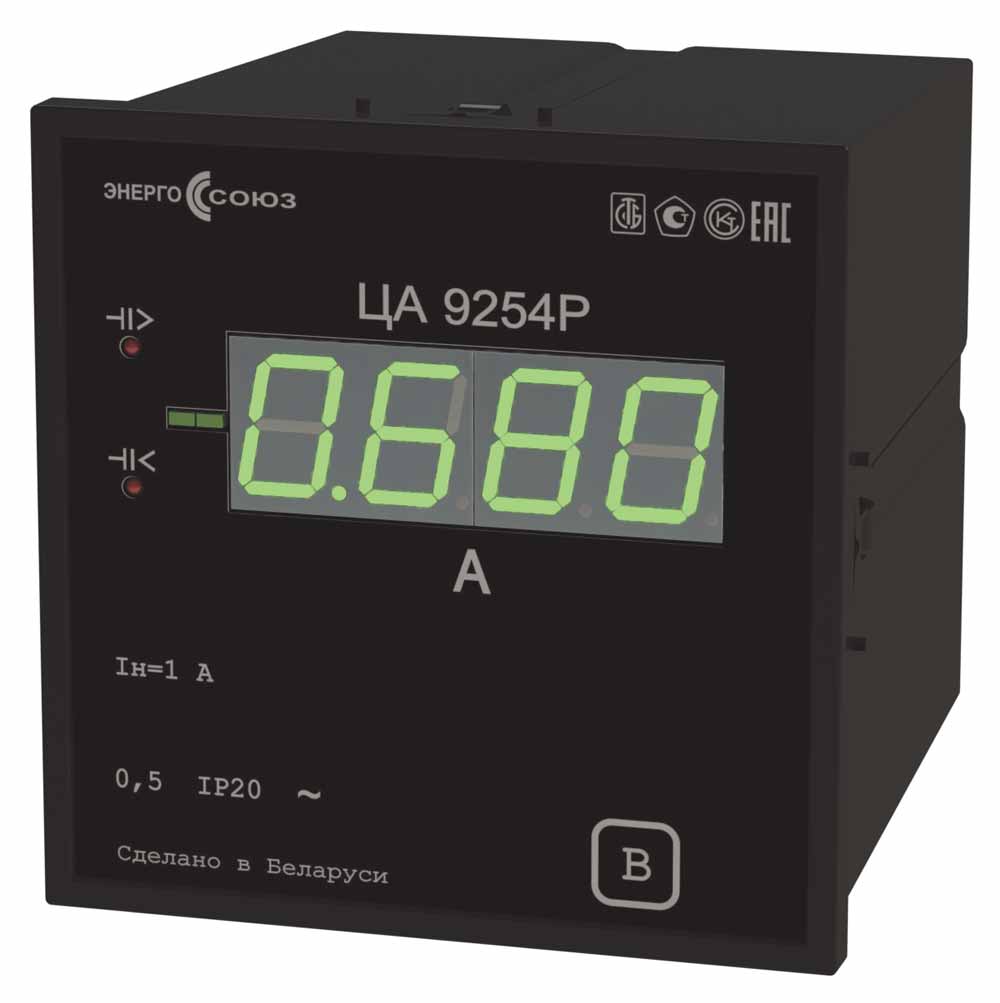

| - для ЦА 9254Р | 120х120х138 мм |

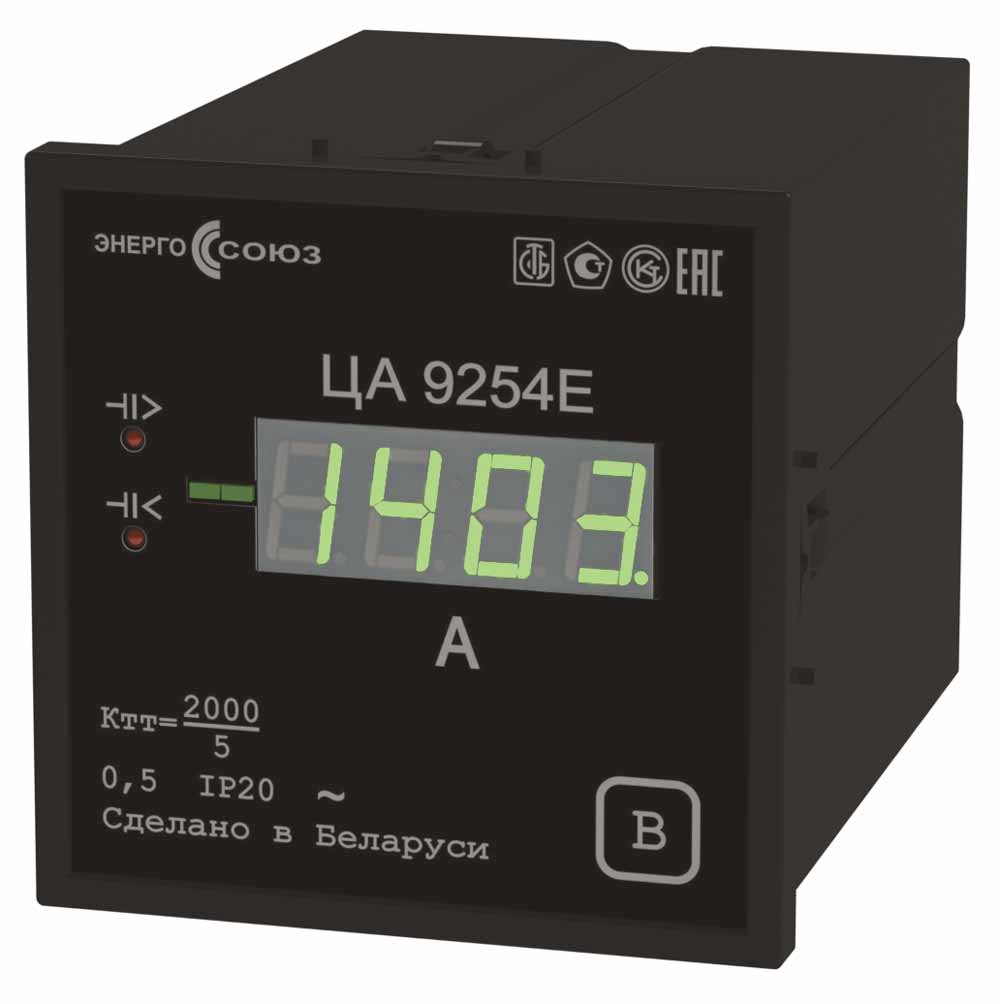

| - для ЦА 9254Е | 98х98x138 мм |

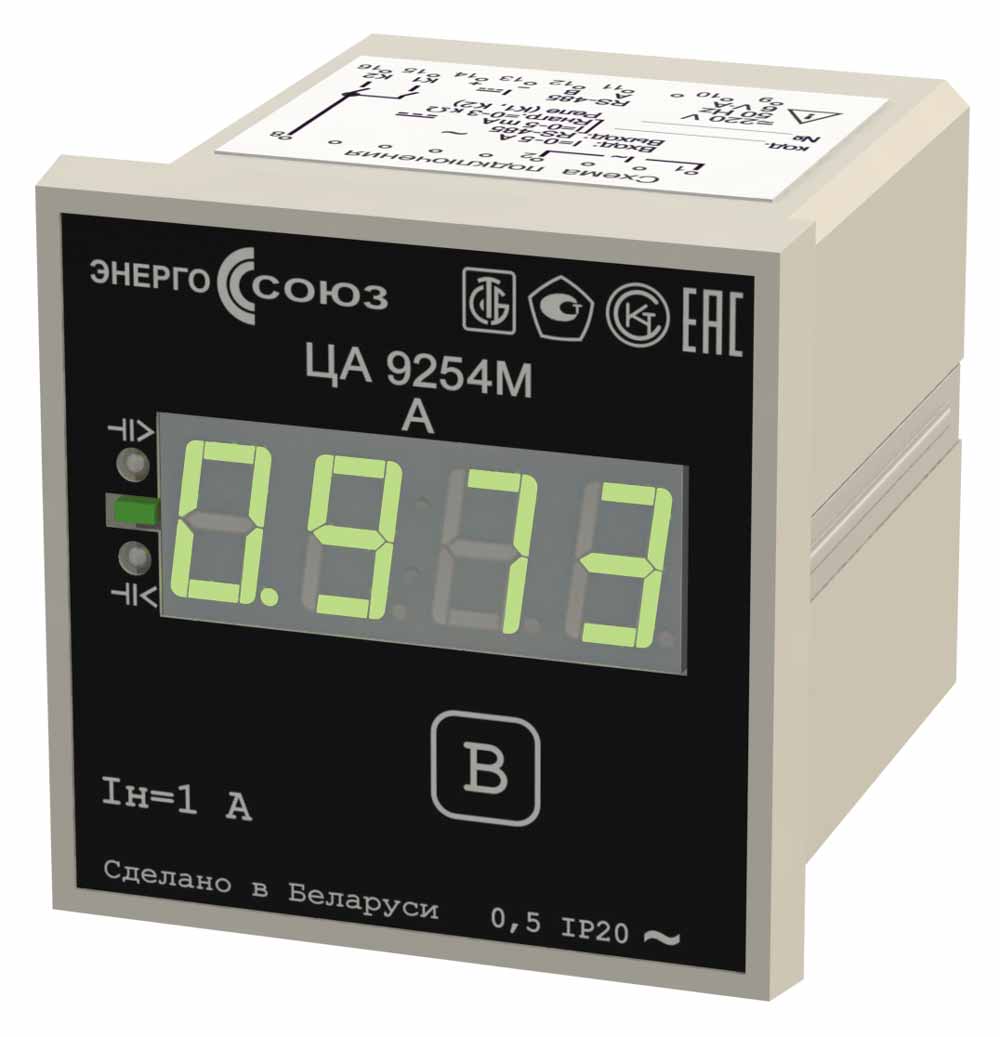

| - для ЦА 9254М | 72х72х90 мм |
| Размеры окна для установки в панели или щите: | |
| - для ЦА 9254Р | 110х110х мм |
| - для ЦА 9254Е | 91х91 мм |
| - для ЦА 9254М | 67х67 мм |
| Масса не более | 1.0 кг |
| Диапазон рабочих температур | от -40 до +50 °C |
| Средний срок службы не менее | 10 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе необходимо указать тип, конструктивное исполнение преобразователя измерительного, пятиразрядный цифровой код, определяющий диапазон измерения входного сигнала, наличие или отсутствие порта RS‑485, наличие или отсутствие реле, диапазон изменения выходного аналогового сигнала (при его наличии), вариант питания, цвет индикации.
При заказе приборов, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициент трансформации измерительных трансформаторов, устанавливаемых в первичной цепи преобразователей измерительных.
Схема кода условного обозначения преобразователей измерительных ЦА 9254
Пример кода условного обозначения преобразователя измерительного цифрового переменного тока ЦА 9254Е с диапазоном измерения входного сигнала 0 – 1 А, с портом RS‑485, без реле, с выходным аналоговым сигналом 4 – 20 мА, с питанием от источников переменного или постоянного тока с номинальным напряжением 220 В, с красным индикатором, предназначенного для подключения через измерительный трансформатор с коэффициентом трансформации Ктт = 500/1:
ЦА 9254Е 21022К, 500/1, шкала 500.0 А
