Предназначены для измерения силы постоянного тока, линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве с учетом коэффициента преобразования первичных цепей и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Подключение преобразователей измерительных производится непосредственно, от наружных шунтов или от первичных преобразователей.
В устройстве могут быть заказаны реле, при наличии их 2. Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении (для одного реле) и превышении (для другого реле) входным сигналом установленных порогов срабатывания.
Преобразователи измерительные обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
Таблица ЦА9256.1 – Основные характеристики преобразователей измерительных.
| Диапазон измерения преобразуемого входного сигнала | Диапазон изменения выходного аналогового сигнала, мА | Сопротивление нагрузки, кОм |
|---|---|---|
| 0–5 мА 4–20 мА 0–20 мА 0–75 мВ |
0–5 | 0–3.0 |
| 0–20 | 0–0.5 | |
| 4–20 | 0–0.5 | |
| 0–2.5–5 мА 4–12–20 мА ±5 мА ±20 мА ±75 мВ |
0–2.5–5 | 0–3.0 |
| ±5.0 | 0–3.0 | |
| 4–12–20 | 0–0.5 | |
| 0–10–20 | 0–0.5 |
Таблица ЦА9256.2 – Дополнительные характеристики преобразователей измерительных.
| Цвет индикаторов (один из возможных вариантов): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности | ±0.5 % |
| Допускаемый ток, коммутируемый каждым реле: | |
| - для ЦА 9256Р, ЦА 9256Е | 0.3 А |
| - для ЦА 9256М | 0.12 А |
| Допускаемое напряжение, коммутируемое каждым реле | 250 В |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В. | |
| Мощность, потребляемая от: | |
| - измерительной цепи не более | 0.05 В·А |
| - внешнего источника питания не более | 6.0 В·А |
| Габаритные размеры (Д x Ш x В) не более | |

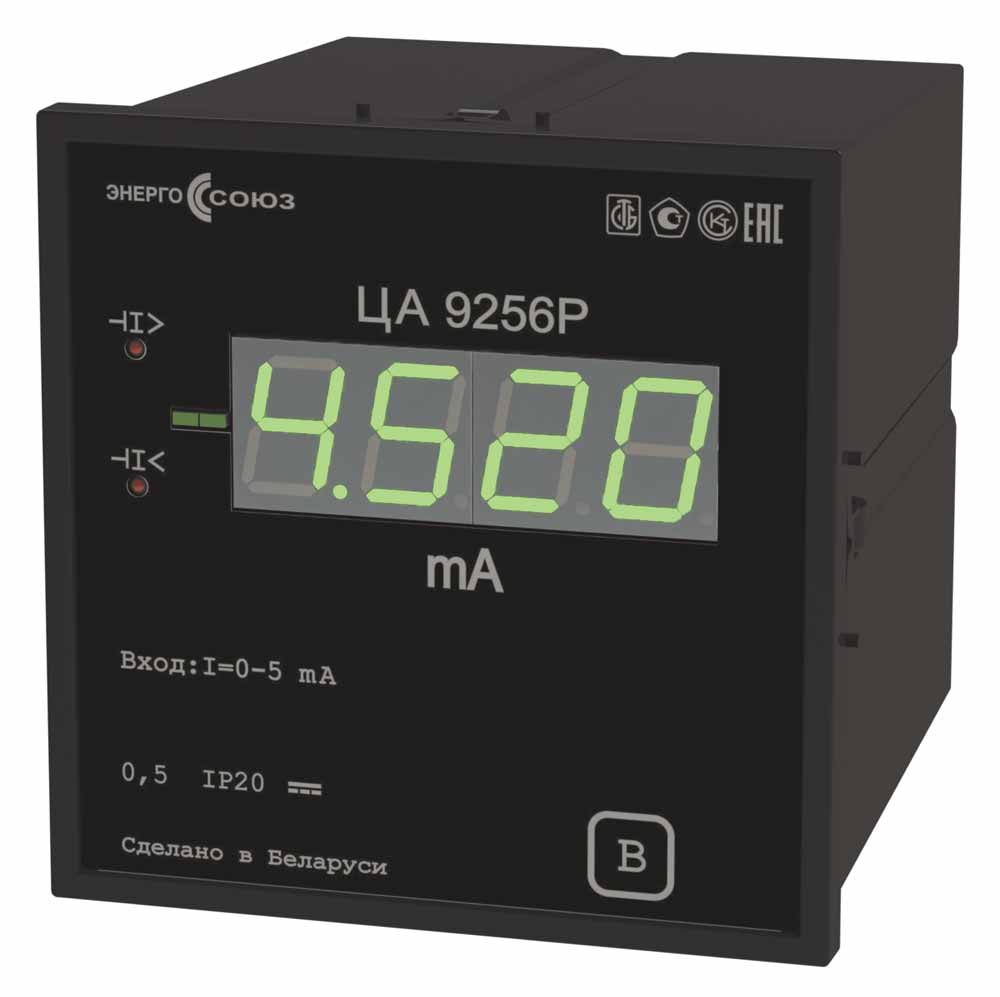

| - для ЦА 9256Р | 120х120х138 мм |
| - для ЦА 9256Е | 98х98х138 мм |

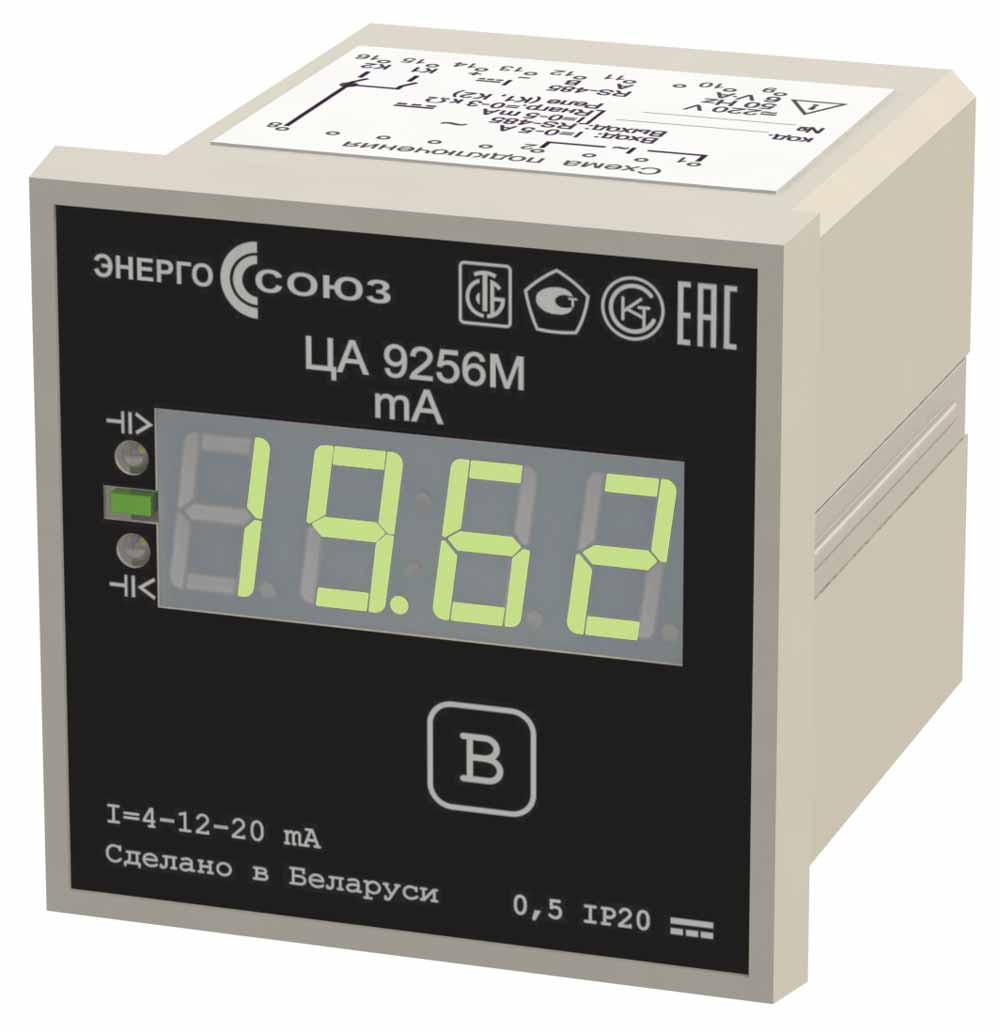

| - для ЦА 9256М | 72х72х90 мм |
| Размеры окна для установки в панели или щите: | |
| - для ЦВ 9255Р | 110х110 мм |
| - для ЦВ 9255Е | 91x91 мм |
| - для ЦВ 9255М | 67х67 мм |
| Масса не более | 1.0 кг |
| Диапазон рабочих температур | от -40 до +50 °C |
| Средний срок службы не менее | 10 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе необходимо указать тип, конструктивное исполнение преобразователей измерительных, диапазон измерения входного сигнала, наличие порта RS-485, наличие реле, диапазон изменения выходного аналогового сигнала (при его наличии), способ питания, цвет индикации.
При заказе приборов, предназначенных для включения от шунтов или первичных преобразователей измерительных, дополнительно необходимо указать диапазон измерения и единицу измерения сигнала на входе шунта или первичного преобразователя измерительного.
Схема кода условного обозначения преобразователей измерительных ЦА 9256

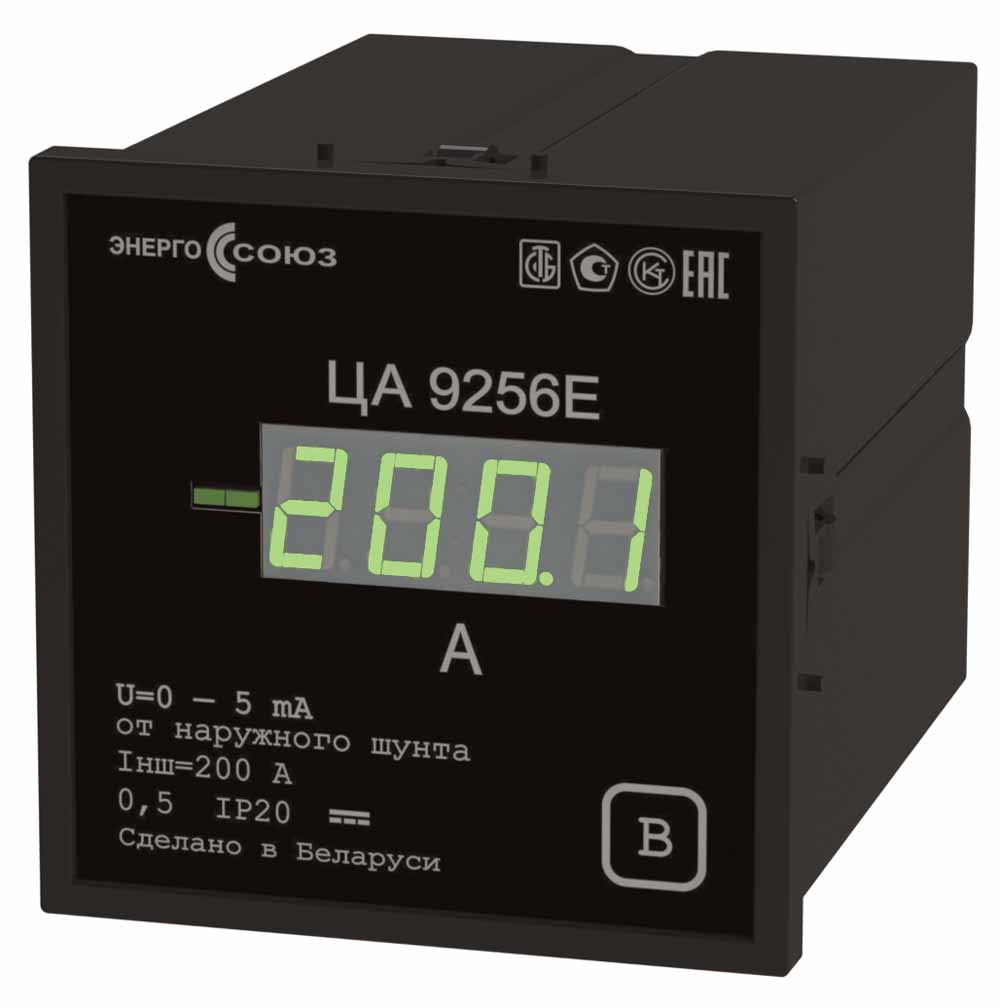

Пример кода условного обозначения преобразователя измерительного цифрового постоянного тока ЦА 9256Е с диапазоном измерения входного сигнала 0 – 75 мВ, с портом RS‑485, без реле, с выходным аналоговым сигналом 0 – 5 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В, с зеленым индикатором, подключаемого через шунт 0 – 100 А:
ЦА 9256Е 41012З, 0 – 100 А
Пример кода условного обозначения преобразователя измерительного цифрового постоянного тока ЦА 9256Е с диапазоном измерения входного сигнала 0 – 60 мВ, с портом RS‑485, с реле, с выходным аналоговым сигналом 0 – 5 мА или ±5 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В, с индикацией красного цвета, подключаемого через шунт 0 – 100 А:
ЦА 9256Е Н11А2К, 60 мВ, 0 – 100 А
