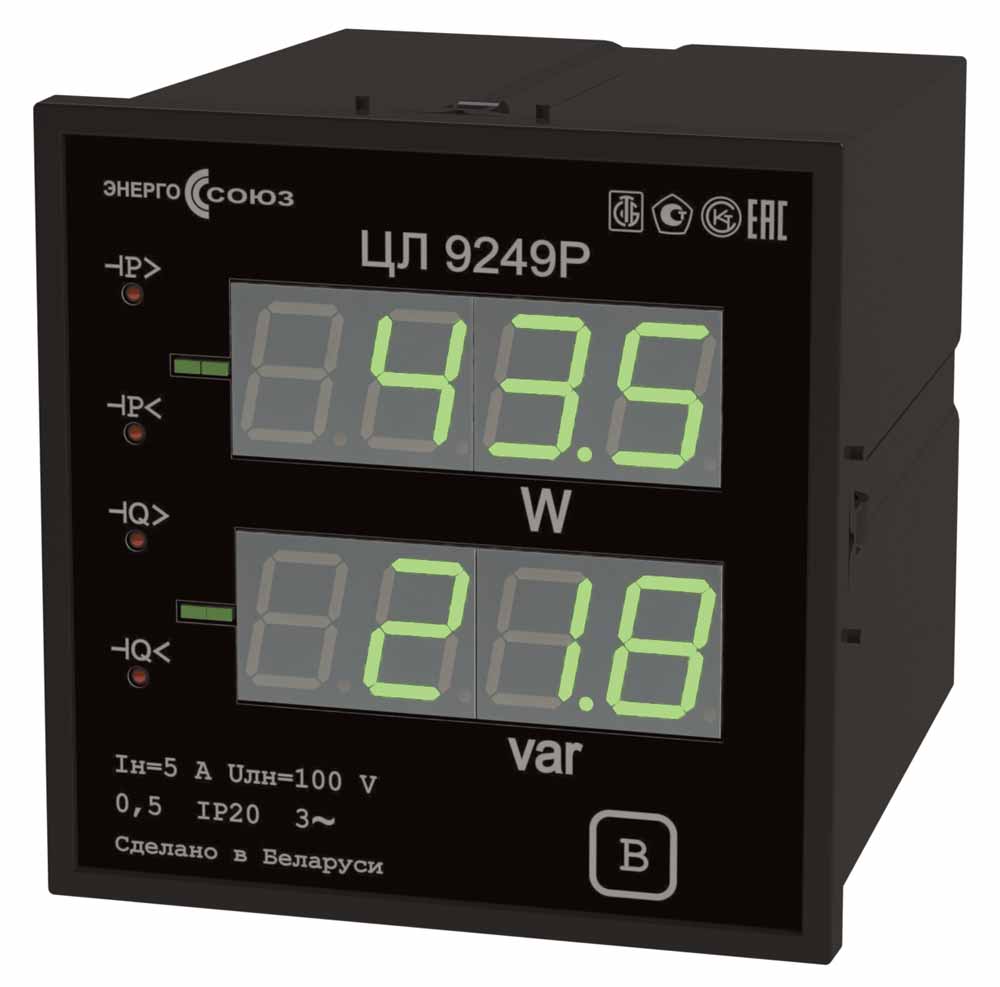

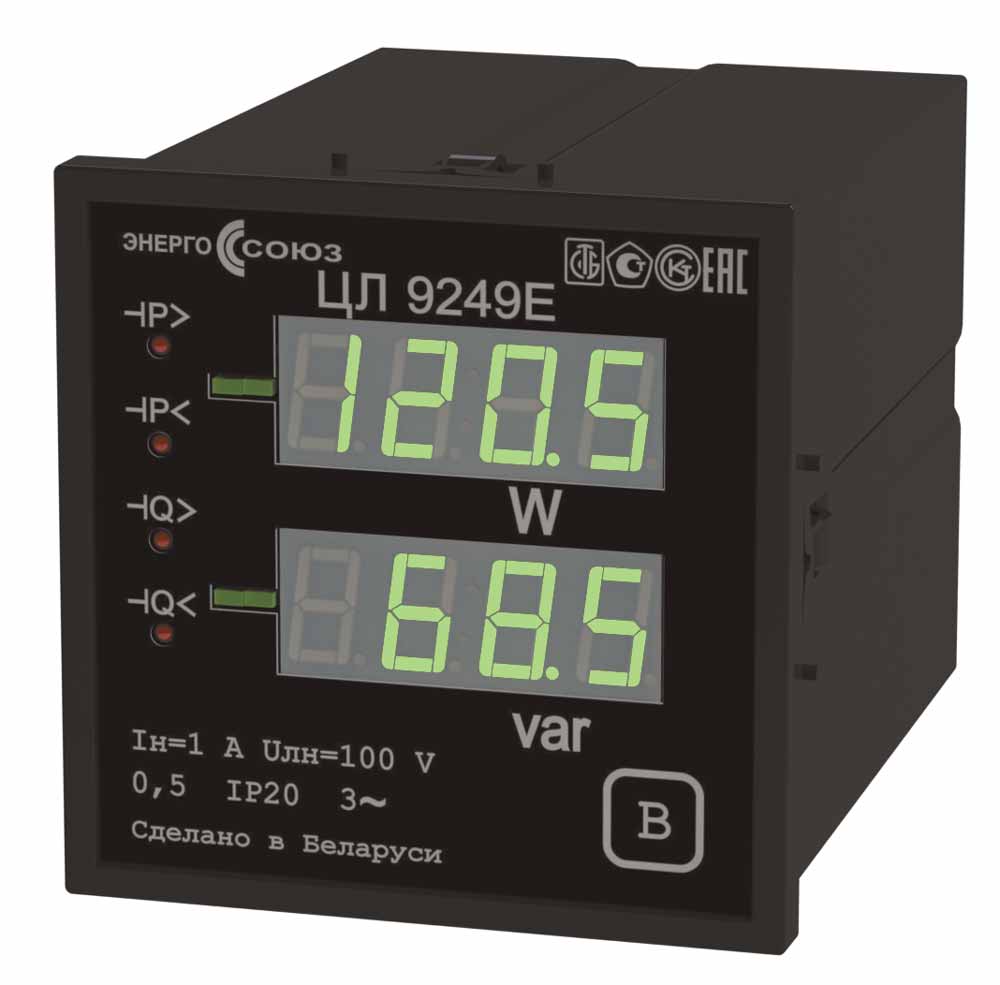

ЦЛ 9249 — преобразователи измерительные с индикацией активной и реактивной мощности трехфазного тока

Предназначены для измерения активной и реактивной мощности трехфазных трехпроводных цепей переменного тока, линейного преобразования входного сигнала в два унифицированных выходных сигнала постоянного тока, отображения результатов измерения на отсчетных устройствах с учетом коэффициентов трансформации первичных цепей и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы тока и (или) напряжения.

В устройстве могут быть заказаны реле, при наличии их 4. Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении (для одних реле) и превышении (для других реле) входным сигналом установленных порогов срабатывания для каждого из измеряемых параметров.

У приборов, имеющих встроенные реле, аналоговые выходы отсутствуют, а у приборов, имеющих аналоговые выходы, отсутствуют встроенные реле.

Преобразователи измерительные обеспечивают гальваническое разделение последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепей питания, входных и выходных цепей, выходных цепей между собой.

Таблица ЦЛ9249.1 – Характеристики входного сигнала.

Таблица ЦЛ9249.2 – Характеристики выходного аналогового сигнала.

Таблица ЦЛ9249.3 – Дополнительные характеристики преобразователей измерительных.

Масса не более1.0 кг

При питании от измерительной цепи диапазон изменения входного напряжения может быть только 80 – 120 В.

При заказе необходимо указать тип, конструктивное исполнение преобразователя измерительного, шестиразрядный цифровой код, определяющий диапазон измерения входного тока, диапазон измерения входного напряжения, наличие или отсутствие порта RS‑485, наличие или отсутствие реле, диапазон изменения выходного аналогового сигнала (при его наличии), вариант питания, цвет индикации.

При заказе приборов, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициенты трансформации измерительных трансформаторов, устанавливаемых в первичной цепи преобразователей измерительных.

Схема кода условного обозначения преобразователей измерительных ЦЛ 9249

Примечание — при наличии аналогового выхода реле отсутствуют, при наличии реле отсутствуют аналоговые выходы.

Пример кода условного обозначения преобразователя измерительного цифрового активной и реактивной мощности трехфазного тока ЦЛ 9249Е с диапазоном измерения входного тока 0 – 5 А, с диапазоном измерения входного напряжения 0 – 456 В, с портом RS‑485, без реле, с выходным аналоговым сигналом 0 – 5 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В, с желтым индикатором:

ЦЛ 9249Е 431012Ж, шкала 3291 W(var)

Пример кода условного обозначения преобразователя измерительного цифрового активной и реактивной мощности трехфазного тока ЦЛ 9249Р с диапазоном измерения входного тока 0 – 5 А, с диапазоном измерения входного напряжения 0 – 456 В, с портом RS‑485, без реле, с выходным аналоговым сигналом 4 – 20 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В, с зеленым индикатором, предназначенного для подключения через измерительный трансформатор с коэффициентом трансформации по току Ктт = 300/5:

ЦЛ 9249Р 431022З,  300/5, шкала 197.5 kW(var)

Пример кода условного обозначения преобразователя измерительного цифрового активной и реактивной мощности трехфазного тока ЦЛ 9249Р с диапазоном измерения входного тока 0 – 5 А, с диапазоном измерения входного напряжения 0 – 456 В, с портом RS‑485, без реле, с выходным аналоговым сигналом 0 – 5 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В, с желтым индикатором, предназначенного для подключения через измерительный трансформатор с коэффициентом трансформации по току Ктт = 200/5 и с коэффициентом трансформации по напряжению Ктн = 3500/380 :

ЦЛ 9249Е 431012Ж,  200/5,  3500/380, шкала 1212 kW(var)
