Предназначены для измерения реактивной мощности трехфазного тока, линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока и отображения результатов измерения на отсчетном устройстве с учетом коэффициентов трансформации первичной цепи, и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы тока и (или) напряжения.
В устройстве могут быть заказаны реле, при наличии их 2. Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении (для одного реле) и превышении (для другого реле) входным сигналом установленных порогов срабатывания.
Преобразователи измерительные обеспечивают гальваническое разделение последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепей питания, входных и выходных цепей.
Таблица ЦЛ9260.1 – Характеристики входного сигнала.
| Параметры преобразуемого входного сигнала | ||||||
|---|---|---|---|---|---|---|
| Ток IA = IC, А | Напряжение UAB, UBC, UCA, В | sin φ | Частота, Гц | |||
| Диапазон преобр. | Номин. значение, Iн | Диапазон преобр. | Номин. значение, Uлн | Диапазон изменения | Номин. значение | |
| 0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0 |
0.5 1.0 2.5 5.0 |
0 – 120 0 – 264 0 – 456 |
100 220 380 |
плюс 1-0-минус 1-0-плюс 1 (0-плюс 1-0-минус 1-0) |
плюс 1 и минус 1 |
45 – 55 |
| 80 – 120 | 100 | |||||
| Примечание: при питании от измерительной цепи диапазон изменения входного напряжения может быть только 80 – 120 В. | ||||||
Таблица ЦЛ9260.2 – Характеристики выходного аналогового сигнала.
| Диапазон изменения выходного аналогового сигнала, мА | Диапазон сопротивления нагрузки, кОм | Диапазон изменения коэффициента мощности sin φ |
|---|---|---|
| ±5.0 | 0 - 3.0 | плюс 1-0-минус 1-0-плюс 1 |
| 0 - 2.5 - 5.0 | 0 - 3.0 | |
| 4.0 - 12.0 - 20.0 | 0 - 0.5 | |
| 0 - 5.0 | 0 - 3.0 | плюс 1-0 |
| 4.0 - 20.0 | 0 - 0.5 |
Таблица ЦЛ9260.3 – Дополнительные характеристики преобразователей измерительных.
| Цвет индикаторов (один из возможных вариантов): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности | ±0.5 % |
| Допускаемый ток, коммутируемый каждым реле | 0.3 А |
| Допускаемое напряжение, коммутируемое каждым реле | 250 В |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; | |
| - от измерительной цепи (можно при входном напряжении только 80 – 120 В). | |
| Мощность, потребляемая от: | |
| - измерительной цепи не более: | |
| - для каждой последовательности цепи | 0.2 В·А |
| - для параллельных цепей с питанием от измерительной цепи: | |
| - от фазы А и от фазы С | 6.0 В·А |
| - от фазы В | 0.5 В·А |
| - для каждой параллельной цепи с питанием от внешнего источника | 0.5 В·А |
| - внешнего источника питания не более | 6.0 В·А |
| Габаритные размеры (Д x Ш x В) не более: | |
| - для ЦЛ 9260Р | 120х120х138 мм |
| - для ЦЛ 9260Е | 98x98x138 мм |
| Размеры окна для установки в панели или щите: | |
| - для ЦВ 9255Р | 110х110 мм |
| - для ЦВ 9255Е | 91x91 мм |
| - для ЦВ 9255М | 67х67 мм |
| Масса не более | 1.0 кг |
| Диапазон рабочих температур | от -40 до +50 °C |
| Средний срок службы не менее | 10 лет |
| Межповерочный интервал | 12 месяцев |
| Гарантийный срок эксплуатации | 18 месяцев |
При питании от измерительной цепи диапазон изменения входного напряжения может быть только 80 – 120 В.
При заказе необходимо указать тип, конструктивное исполнение преобразователей измерительных, шестиразрядный цифровой код, определяющий диапазон измерения входного тока и напряжения, наличие или отсутствие порта RS‑485, наличие или отсутствие реле, диапазон изменения выходного аналогового сигнала (при его наличии), вариант питания, цвет индикации.
При заказе приборов, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициенты трансформации измерительных трансформаторов, устанавливаемых в первичной цепи преобразователей измерительных.
Схема кода условного обозначения преобразователей измерительных ЦЛ 9260
Пример кода условного обозначения преобразователя измерительного цифрового реактивной мощности трехфазного тока ЦЛ 9260Р с диапазоном измерения входного тока 0 – 5 А, с диапазоном измерения входного напряжения 0 – 120 В, с выходом RS‑485, без реле, с выходным аналоговым сигналом 4 – 20 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В, с красным индикатором, предназначенного для включения через измерительный трансформатор тока с коэффициентом трансформации Kтт = 300/5 и измерительный трансформатор напряжения с коэффициентом трансформации Kтн = 10000/100:

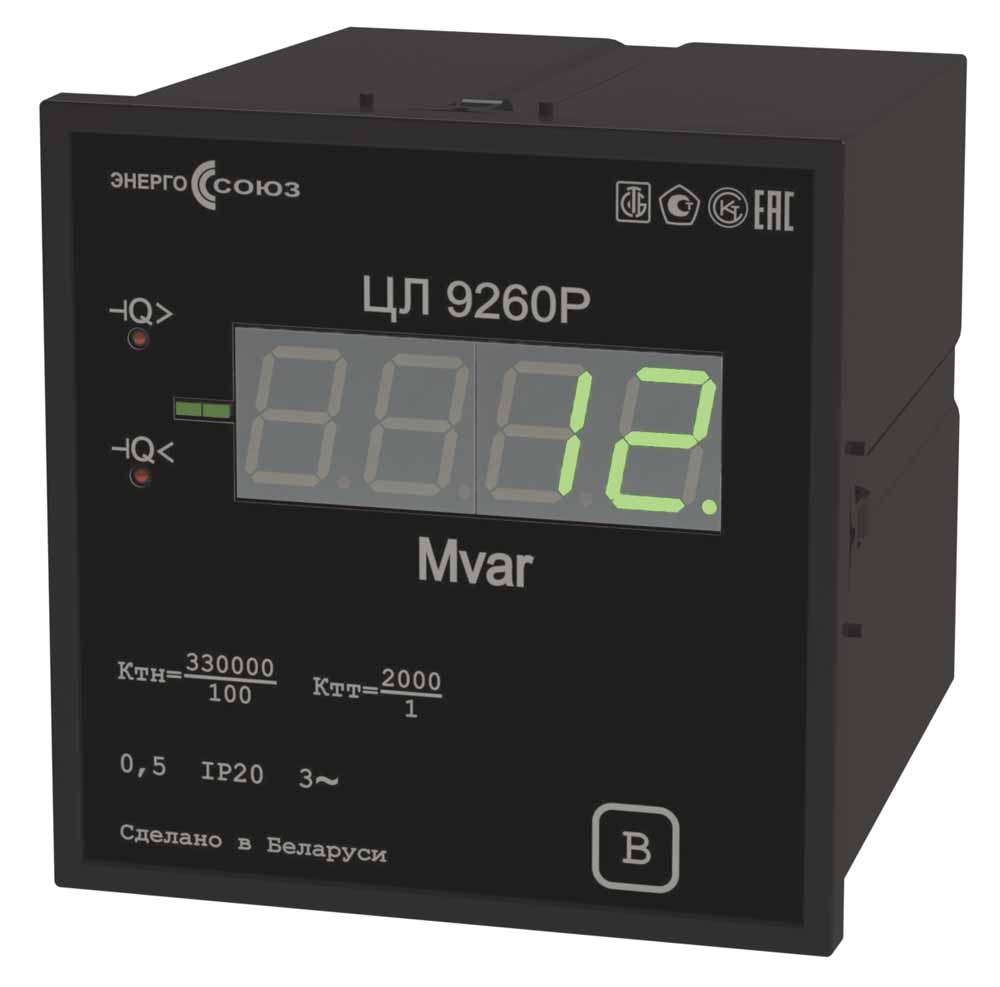

ЦЛ 9260Р 411022К, 300/5, 10000/100, шкала 5196 kVar
Пример кода условного обозначения преобразователя измерительного цифрового реактивной мощности трехфазного тока ЦЛ 9260Е с диапазоном измерения входного тока 0 – 2,5 А, с диапазоном измерения входного напряжения 80 – 120 В, с выходом RS‑485, с реле, с выходным аналоговым сигналом 0 – 2,5 – 5 мА, с питанием от измерительной цепи, с желтым индикатором:

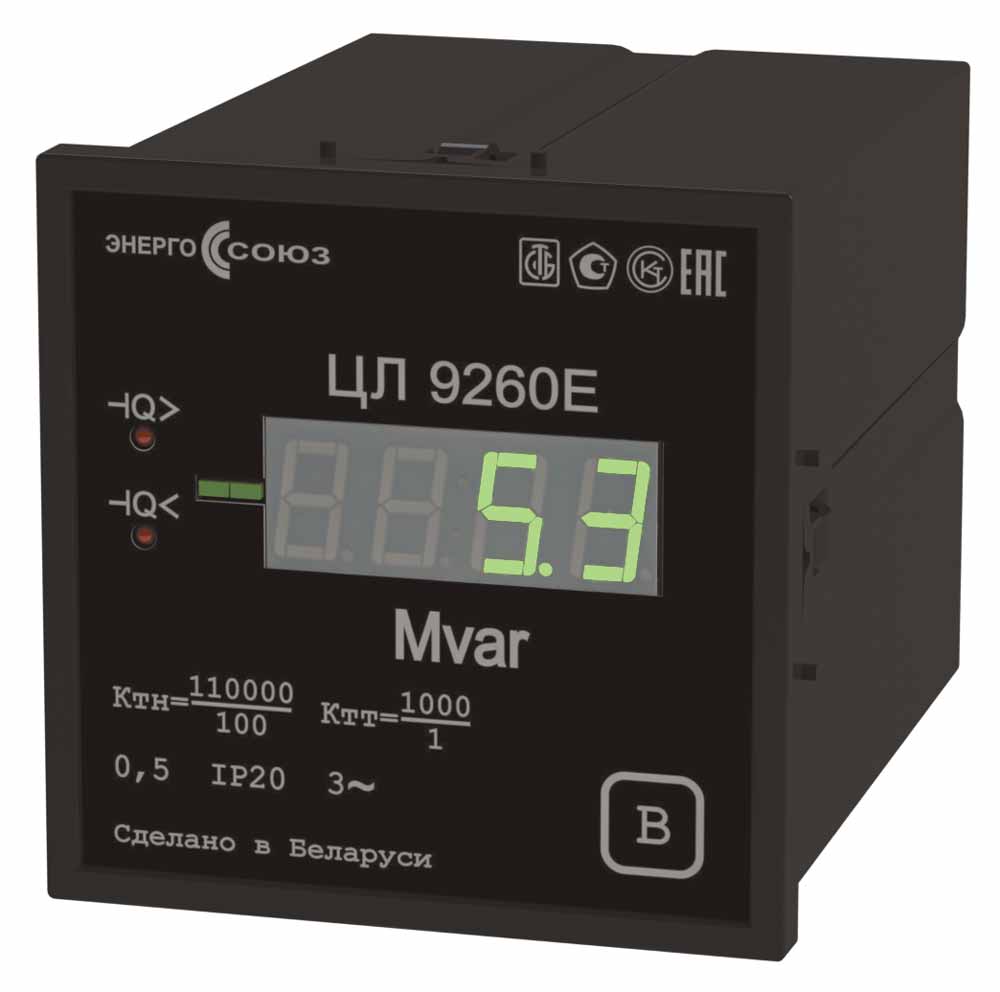

ЦЛ 9260Е 341144Ж, шкала 433.0 MVar
