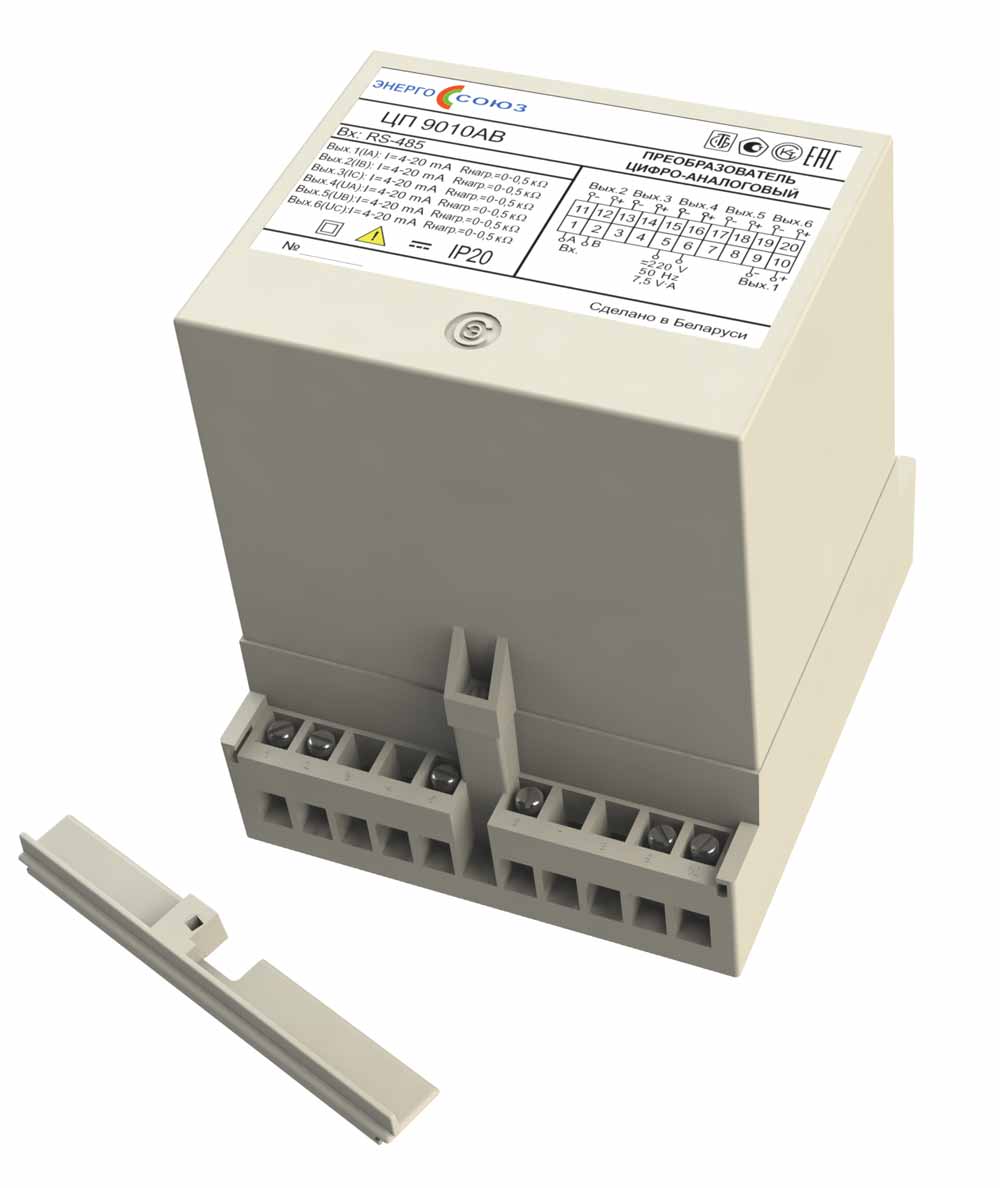

Преобразователи цифро-аналоговые (блоки аналоговых выходов) ЦП 9010АВ предназначены для преобразования цифрового двоичного кода, получаемого от ЦП 9010, ЦП 9010М или ЦП 9010У по интерфейсу RS-485, в независимые гальванически развязанные аналоговые сигналы. Связь осуществляется в соответствии с протоколом передачи данных «Энерго-Союз».
Приборы предназначены для навесного монтажа на щитах и панелях. По заказу потребителя возможна установка преобразователей на DIN-рейку (DIN-35).
Количество аналоговых выходов, в соответствии с заказом потребителя, может быть от одного до шести включительно.
Таблица ЦП9010АВ.1 – Характеристики выходного аналогового сигнала.
| Диапазон изменения аналогового сигнала, мА | Сопротивление нагрузки, кОм |
|---|---|
| ±5.0 | 0 – 3.0 |
| 0 – 2.5 – 5 | |
| 0 – 5 | |
| 4 – 12 – 20 | 0 – 0.5 |
| 4 – 20 | |
| 0 – 20 | |
| 0 – 10 – 20 |
Таблица ЦП9010АВ.2 – Дополнительные характеристики приборов.
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В. | |
| Мощность, потребляемая от источника питания, не более, В·А | 7.5 |
| Габаритные размеры, мм | 110x125x132 |
| Масса не более, кг | 1.2 |
| Диапазон рабочих температур, °C | от -40 до +50 |
| Межповерочный интервал, месяцев | нет |
| Гарантийный срок эксплуатации, месяцев | 18 |
При заказе и в документации другой продукции, в которой преобразователь может быть применен, необходимо указывать тип, вариант питания, верхнее значение диапазона изменения аналогового сигнала, количество аналоговых выходов. Так же потребитель должен указать измеряемые параметры в соответствии с таблицей ЦП9010АВ.3 и диапазоны аналоговых сигналов для каждого из заказываемых выходов. По умолчанию на аналоговых выходах будут установлены параметры:
-
- для верхнего значения диапазона изменения аналоговых выходов 5 мА: IA, IB, IC 0 – 5 мА, PA, PB, PC ±5 мА соответственно количеству заказываемых выходов.
- для верхнего значения диапазона изменения аналоговых выходов 20 мА: IA 4 – 20 мА, IB 4 – 20 мА, IC 4 – 20 мА, PA 4 – 12 – 20 мА, PB 4 – 12 – 20 мА, PC 4 – 12 – 20 мА соответственно количеству заказываемых выходов.
Схема кода условного обозначения преобразователей цифро-аналоговых ЦП 9010АВ
Таблица ЦП9010АВ.3 – Параметры для работы аналоговых выходов.
| Контролируемый параметр | Описание |
|---|---|
| IA | Действующее значение тока фазы A |
| IC | Действующее значение тока фазы C |
| UAB | Действующее значение междуфазного напряжения A-B |
| UBC | Действующее значение междуфазного напряжения B-C |
| UCA | Действующее значение междуфазного напряжения C-A |
| P | Активная мощность трехфазной системы |
| Q | Реактивная мощность трехфазной системы |
| S | Полная мощность трехфазной системы |
| ƒ | Частота сети |
| cos φ | Коэффициент мощности Кp |
| IB | Действующее значение тока фазы B |
| I0 | Действующее значение тока нулевой последовательности |
| UA | Действующее значение напряжение фазы A, фазное |
| UB | Действующее значение напряжение фазы B, фазное |
| UC | Действующее значение напряжение фазы C, фазное |
| U0 | Действующее значение напряжения нулевой последовательности |
| PA | Активная мощность по фазе A |
| PB | Активная мощность по фазе B |
| PC | Активная мощность по фазе C |
| QA | Реактивная мощность по фазе A |
| QB | Реактивная мощность по фазе B |
| QC | Реактивная мощность по фазе C |
| SA | Полная мощность по фазе A |
| SB | Полная мощность по фазе B |
| SC | Полная мощность по фазе C |
| cos φA | Коэффициент мощности фазы A Kpa |
| cos φB | Коэффициент мощности фазы B Kpb |
| cos φC | Коэффициент мощности фазы C Kpc |
Пример кода условного обозначения преобразователя цифро-аналогового ЦП 9010АВ с питанием от внешнего источника переменного тока напряжением 220 В частотой 50 Гц, с верхним значением диапазона изменения аналоговых сигналов 5 мА, имеющего 6 аналоговых выходов, с измеренными параметрами UA, UB, UC с диапазоном 0 – 5 мА, QA, QB, QC с диапазоном ±5 мА:
ЦП 9010АВ 116, UA 0 – 5 мА, UB 0 – 5 мА, UC 0 – 5 мА, QA ±5 мА, QB ±5 мА, QC ±5 мА
