Предназначены для преобразования параметров однофазных, трехфазных трехпроводных и четырехпроводных электрических цепей переменного тока частотой 50 Гц в цифровой код и передачи его по двум портам RS-485.
Связь с ПЭВМ осуществляется в соответствии с протоколом MODBUS режим RTU и протоколом в соответствии с ГОСТ Р МЭК 60870-5-101. Связь с пассивными внешними устройствами осуществляется в соответствии с протоколом передачи данных «Энерго-Союз».
Измеряемые параметры: действующее значение фазных токов и напряжений, действующее значение межфазных напряжений, действующее значение тока нулевой последовательности, действующее значение напряжения нулевой последовательности, активная, реактивная и полная мощность трехфазных цепей, активная, реактивная и полная мощность по каждой фазе, частота сети, коэффициент мощности трехфазных цепей и по каждой фазе (таблица ЦП9010М.3).

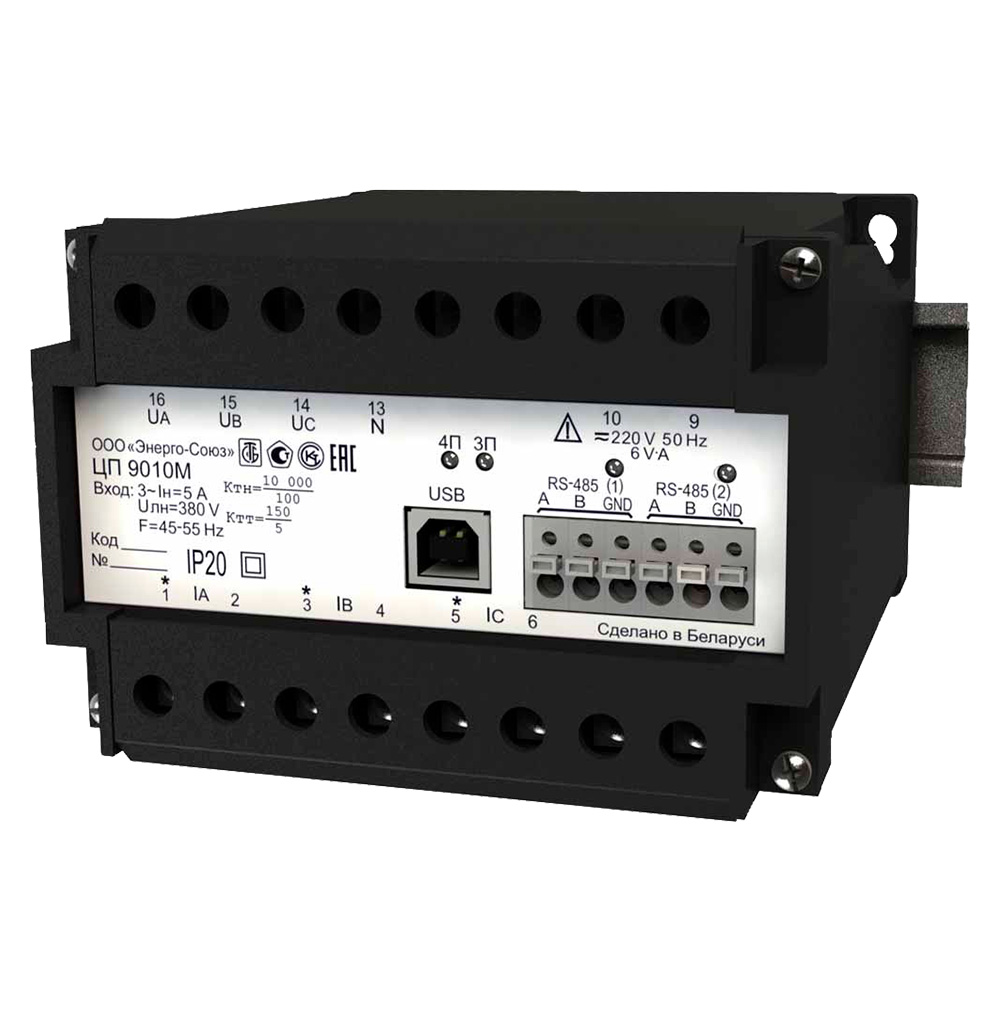

ЦП 9010М всегда содержит 2 порта RS-485 и порт USB (используемый при настройке). По отдельному заказу потребителя ЦП 9010М может содержать часы реального времени (RTС).
В приборе отсутствуют аналоговые выходы, встроенные реле и дискретные входы. Для отображения измеряемых параметров дополнительно могут применяться внешние блоки показывающих устройств ЦП 9010ПУ. Для сопряжения прибора с аналоговыми каналами телемеханики дополнительно могут применяться внешние блоки аналоговых выходов ЦП 9010АВ.
Суммарное количество устройств, подключаемых к портам RS-485, до 250 при суммарной длине линии связи не более 1200 м.
Таблица ЦП9010М.1 – Основные характеристики преобразователей измерительных.
| Параметры преобразуемого входного сигнала | |||||||
|---|---|---|---|---|---|---|---|
| Переменный ток, А (IA, IB, IC) |
Напряжение линейное переменного тока, В Uлн (UAB,UBC,UCA) |
Частота, Гц | Угол сдвига фаз между током и напряже- нием, (φ), градус |
cos φ.н (sin φ.н), номи- нальное значение |
|||
| Диапазон преобра- зования |
Номи- нальное значение, Iн |
Диапазон преобр- азования |
Номи- нальное значе ние, Uлн.н |
Диапазон преобра- зования |
Номи- нальное значение |
||
| 0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0 |
0.5 1.0 2.5 5.0 |
0 – 120 0 – 264 0 – 456 80 – 120 |
100 220 380 100 |
45 – 55 | 50 | от 0 до 360 | плюс 1 и минус 1 |
| Примечание: при питании от измерительной цепи диапазон изменения входного напряжения может быть только 80 – 120 В. | |||||||
Таблица ЦП9010М.2 – Дополнительные характеристики преобразователей измерительных.
| Пределы допускаемой основной погрешности: | |
| - при измерении мощности, действующего значения напряжения и тока нулевой последовательности по всем выходам | ±0.5 % |
| - при измерении действующих значений фазных токов и напряжений, междуфазных напряжений по выходам (по отдельному заказу возможно изготовление с пределом допускаемой основной погрешности ±0.2 %) | ±0.5 % |
| - по всем выходам при измерении частоты в диапазоне изменения фазного напряжения преобразуемого входного сигнала от 0.1Uф.н до 1.2Uф.н. | ±0.05 % |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; | |
| - от измерительной цепи (можно при входном напряжении только 80 – 120 В). | |
| Мощность, потребляемая от: | |
| - измерительной цепи не более: | |
| - для каждой последовательности цепи | 0.2 В·А |
| - для параллельных цепей с питанием от измерительной цепи: | |
| - от фаз А и С | 6.0 В·А |
| - от фазы В | 0.2 В·А |
| - для каждой параллельной цепи с питанием от внешнего источника | 0.2 В·А |
| - внешнего источника питания не более | 6.0 В·А |
| Габаритные размеры (Д x Ш x В) не более | 110x83x130 мм |
| Масса не более | 1.2 кг |
| Диапазон рабочих температур | от -40 до +55 °C |
| Средний срок службы не менее | 10 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
Таблица ЦП9010М.3 – Измеряемые параметры преобразователей измерительных.
| № по порядку | Параметр | Описание | Примечание | |
|---|---|---|---|---|
| 1 | IA | Действующее значение тока фазы A | Трехэлементная четырехпроводная схема подключения | |
| 2 | IC | Действующее значение тока фазы C | ||
| 3 | UAB | Действующее значение междуфазного напряжения A-B | ||
| 4 | UBC | Действующее значение междуфазного напряжения B-C | ||
| 5 | UCA | Действующее значение междуфазного напряжения C-A | ||
| 6 | P | Активная мощность трехфазной системы | ||
| 7 | Q | Реактивная мощность трехфазной системы | ||
| 8 | S | Полная мощность трехфазной системы | ||
| 9 | ƒ | Частота сети | ||
| 10 | *cos φ | cos φ= P/S – коэффициент мощности | ||
| 11 | IB | Действующее значение тока фазы B | ||
| 12 | I0 | Действующее значение тока нулевой последовательности | ||
| 13 | UA | Действующее значение напряжения фазы A | ||
| 14 | UB | Действующее значение напряжения фазы B | ||
| 15 | UC | Действующее значение напряжения фазы C | ||
| 16 | U0 | Действующее значение междуфазного напряжения нулевой последовательности | ||
| 17 | PA | Активная мощность по фазе A | ||
| 18 | PB | Активная мощность по фазе B | ||
| 19 | PC | Активная мощность по фазе C | ||
| 20 | QA | Реактивная мощность по фазе A | ||
| 21 | QB | Реактивная мощность по фазе B | ||
| 22 | QC | Реактивная мощность по фазе C | ||
| 23 | SA | Полная мощность по фазе A | ||
| 24 | SB | Полная мощность по фазе B | ||
| 25 | SC | Полная мощность по фазе C | ||
| 32 | *cos φA | cos φA = PА/ SА - коэффициент мощности фазы A | ||
| 33 | *cos φB | cos φB = PВ/ SВ - коэффициент мощности фазы B | ||
| 34 | *cos φC | cos φC = PС/ SС - коэффициент мощности фазы C | ||
| 1 | IA | Действующее значение тока фазы A | Двухэлементная трехпроводная схема подключения | |
| 2 | IC | Действующее значение тока фазы C | ||
| 3 | UAB | Действующее значение междуфазного напряжения A-B | ||
| 4 | UBC | Действующее значение междуфазного напряжения B-C | ||
| 5 | UCA | Действующее значение междуфазного напряжения C-A | ||
| 6 | P | Активная мощность трехфазной системы | ||
| 7 | Q | Реактивная мощность трехфазной системы | ||
| 8 | S | Полная мощность трехфазной системы | ||
| 9 | ƒ | Частота сети | ||
| 10 | *cos φ | cos φ= P/S – коэффициент мощности | ||
Примечания:
|
||||
При питании от измерительной цепи диапазон изменения входного напряжения может быть только 80 – 120 В.
Схема кода условного обозначения преобразователей измерительных ЦП 9010М
Пример кода условного обозначения преобразователя измерительного цифрового многофункционального ЦП 9010М с диапазоном измерения переменного тока 0 – 5 А, с диапазоном измерения входного напряжения 0 – 456 В, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В, с часами реального времени, с классом точности 0.5:
ЦП 9010М 432, RTС, кл. 0,5.
