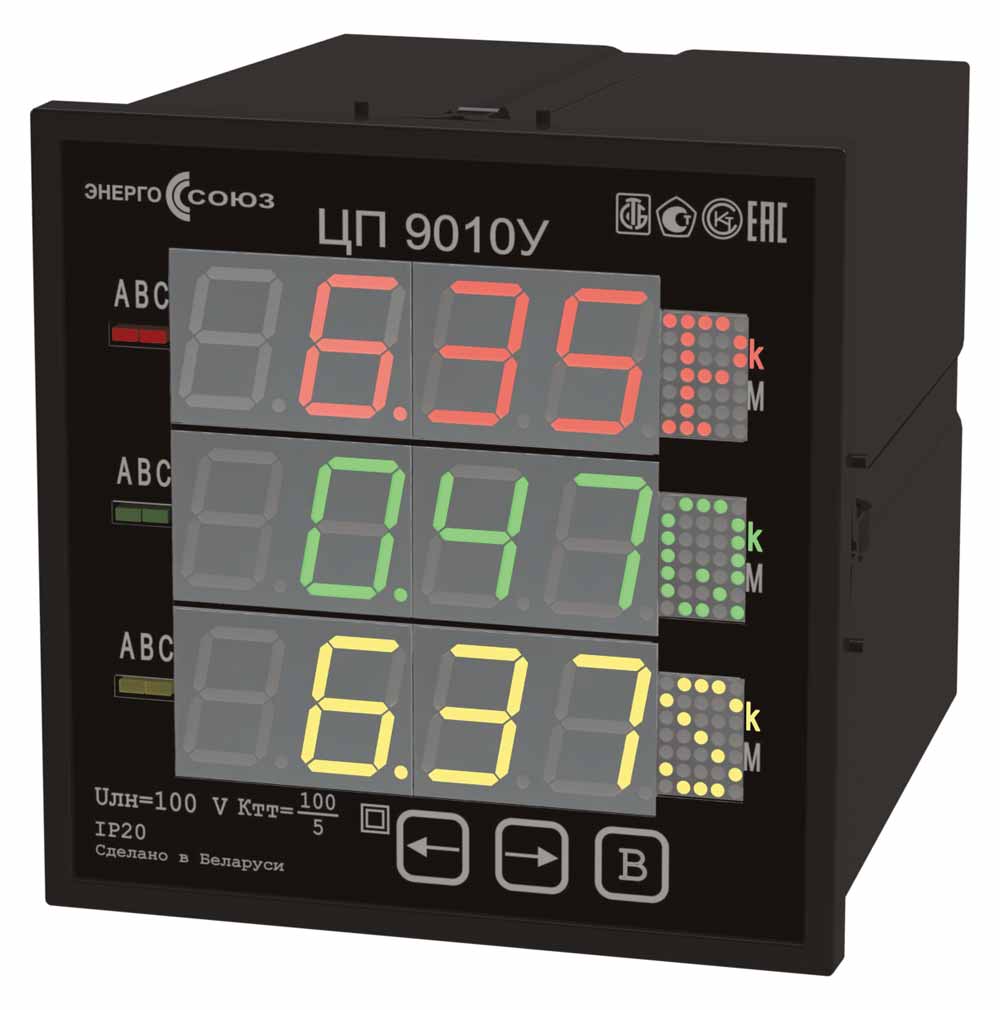

ЦП 9010У — преобразователи измерительные многофункциональные с индикацией

Предназначены для преобразования параметров однофазных, трехфазных трехпроводных и четырехпроводных электрических цепей переменного тока частотой 50 Гц в цифровой код и передачи по интерфейсам RS-485 (протоколы Modbus RTU, МЭК 60870-5-101, «Энерго-Союз»), USB, Ethernet (протокол МЭК 60870-5-104), для линейного преобразования параметров электрических цепей в унифицированные выходные сигналы постоянного тока, коммутации внешних электрических цепей, приема дискретной информации, отображения любых измеренных параметров на показывающем устройстве, состоящем из трех встроенных отсчетных устройств. Отображение осуществляется с учетом коэффициентов трансформации первичных цепей.

Измеряемые параметры: действующее значение фазных токов и напряжений, действующее значение межфазных напряжений, действующее значение тока нулевой последовательности, действующее значение напряжения нулевой последовательности, активная, реактивная и полная мощность трехфазных цепей, активная, реактивная и полная мощность по каждой фазе, частота сети, коэффициент мощности трехфазных цепей и по каждой фазе.

При подключении приборов через измерительные трансформаторы на отсчетных устройствах отображаются результаты измерения с учетом коэффициентов трансформации первичных цепей.

Приборы могут содержать 3 или 6 аналоговых выходов, 3, 6 или 9 встроенных реле, 3, 6 или 9 дискретных входов.

Максимальное суммарное количество аналоговых выходов, встроенных реле и дискретных входов – 9.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Наличие дискретных входов позволяет передавать информацию о состоянии внешних цепей (замкнуто – разомкнуто).

Для отображения измеряемых параметров дополнительно могут применяться внешние блоки показывающих устройств ЦП 9010ПУ. Для сопряжения прибора с аналоговыми каналами телемеханики дополнительно могут применяться внешние блоки аналоговых выходов ЦП 9010АВ.

Связь с пассивными внешними устройствами (ЦП 9010ПУ, ЦП 9010АВ) осуществляется в соответствии с протоколом передачи данных «Энерго-Союз».

Суммарное количество устройств, подключаемых к портам RS-485, до 250 при суммарной длине линии связи не более 1200 м.

Таблица ЦП9010У.1 – Основные характеристики преобразователей измерительных.

Таблица ЦП9010У.2 – Характеристики выходного аналогового сигнала.

Таблица ЦП9010У.3 – Дополнительные характеристики преобразователей измерительных.

Таблица ЦП9010У.4 – Измеряемые параметры преобразователей измерительных.

При питании от измерительной цепи диапазон изменения входного напряжения может быть только 80 – 120 В.

Схема кода условного обозначения преобразователей измерительных ЦП 9010У

При заказе ЦП 9010У необходимо указать:

• отображаемые параметры из таблицы ЦП9010У.4 для каждого отсчетного устройства (в дальнейшем ОУ), цвет свечения верхнего, среднего и нижнего ОУ;
• при наличии аналоговых выходов — обозначение параметра (таблица ЦП9010У.4) и диапазон изменения выходного сигнала последовательно для каждого аналогового выхода;
• при наличии встроенных реле — их количество;
• при наличии дискретных входов — их количество;
• наличие Ethernet, USB, RTС — при необходимости;
• коэффициенты трансформации первичных цепей — при необходимости;
• класс точности при измерении действующих значений фазных токов и напряжений.

Пример кода условного обозначения преобразователя измерительного цифрового многофункционального ЦП 9010У:

• с диапазоном преобразования переменного тока 0 – 5 А и напряжения 0 – 120 В;
• с питанием от внешнего источника напряжения постоянного или переменного тока 220 В;
• с тремя ОУ, на которых должны отображаться следующие входные параметры: на верхнем ОУ — ток фазы С (I_С), зеленый цвет свечения; на среднем ОУ — напряжение фазы В (U_В), красный цвет свечения; на нижнем ОУ — реактивная мощность (Q), желтый цвет свечения;
• с тремя аналоговыми выходами, соответствующими току фазы А (I_А) с диапазоном изменения выходного сигнала 0 – 5 мА, активной мощности (Р) с диапазоном изменения выходного сигнала ±5 мА, частоте переменного тока (F) с диапазоном изменения выходного сигнала 0 – 5 мА;
• с тремя встроенными реле (3ВР);
• с тремя дискретными входами (3ДВ);
• с коэффициентами трансформации Ктт 600/5 и Ктн 10000/100;
• с классом точности 0.5:

ЦП 9010У 412, I_С З, U_В К, Q Ж, I_А 0 – 5 мА, P ± 5 мА, F 0 – 5 мА, 3 ВР, 3 ДВ, 600/5, 10000/100, кл. 0.5.

Примечание — для указания цвета свечения рекомендуются следующие сокращения: К — красный, З — зеленый, Ж — желтый.

Пример кода условного обозначения преобразователя измерительного цифрового многофункционального ЦП 9010У содержащего, кроме того, Ethernet, USB и часы реального времени, с классом точности 0.5:

ЦП 9010У 412, I_С З, U_В К, Q Ж, I_А 0 – 5 мА, P ±5 мА, F 0 – 5 мА, 3 ВР, 3 ДВ, Ethernet, USB, RTС, 600/5, 10000/100, кл. 0.5.
