Предназначены для линейного преобразования переменного тока или напряжения переменного тока в рабочем режиме и (или) в режиме перегрузки в электрический сигнал переменного тока.
Таблица Е827.1 – Характеристики входных и выходных сигналов.
| Код | Входной сигнал | Выходной сигнал | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Диапазоны измерения | Номинальное значение | Диапазон изменения, mA | Нормирующее значение, mA | Сопротивление нагрузки, Ω | ||||||
| В рабочем режиме | В режиме перегрузки | В рабочем режиме | В режиме перегрузки | В рабочем режиме | В режиме перегрузки | Класс точности | ||||
| 0.25% | 0.5% | 1.0% | ||||||||
| 1A | 0 – 1 A | - | 1 A | 0 – 5 | - | 5 | - | 300±30 1000±10 |
300±30 1000±30 |
300±30 1000±100 |
| 5A | 0 – 5 A | 5 A | ||||||||
| 10A | 0 – 10 A | 10 A | 300±30 | |||||||
| 20A | - | 0 – 20 A | 1 A | - | 0 – 5 | - | 5 | |||
| 40A | 0 – 40 A | 1 A | ||||||||
| 50A | 0 – 50 A | 1 A | ||||||||
| 100A | 0 – 100 A | 5 A | ||||||||
| 1A/20A | 0 – 1 A | 1 – 20 A | 1 A | 0 – 5 | 5 – 100 | 5 | 100 | 10 – 70 300±30 |
||
| 5A/50A | 0 – 5 A | 5 – 50 A | 5 A | 10 – 70 | ||||||
| 5A/100A | 0 – 5 A | 5 – 100 A | 5 A | 5 – 50 | 50 | 10 – 70 300±30 |
||||
| 1A5A/20A100A | 0 – 1 A 0 – 5 A |
1 – 20 A 5 – 100 A |
1 A 5 A |
5 – 100 | 100 | 10 – 70 | ||||
| 100V400V | 0 – 100 V 0 – 400 V |
- | 100 V 400 V |
- | 5 | 800±8 | 800±24 | 800±80 | ||
| 100V/130V | 0 – 100 V | 100 – 130 V | 100 V | 5.0 – 6.5 | 6.5 | 300±3 800±8 1000±10 |
300±9 800±24 1000±30 |
300±30 800±80 1000±100 |
||
| 220V/286V | 0 – 220 V | 220 – 286 V | 220 V | 800±8 1000±10 |
800±24 1000±30 |
800±80 1000±100 |
||||
| 380V/494V | 0 – 380 V | 380 – 494 V | 380 V | |||||||
| 400V/520V | 0 – 400 V | 400 – 520 V | 400 V | |||||||
Таблица Е827.2 – Основные характеристики измерительных преобразователей.
| Телеизмерение | |
| Количество каналов измерения | 1 – 4 шт. |
| Основная приведенная погрешность | ±0.25 % (±0.5 %, ±1.0 % по отдельному заказу) |
| Диапазон преобразования входного сигнала для преобразователей тока | В рабочем режиме:
В режиме перегрузки:
С рабочим режимом и режимом перегрузки:
|
| Диапазон преобразования входного сигнала для преобразователей напряжения | В рабочем режиме:
С рабочим режимом и режимом перегрузки:
|
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания |
| Кратковременная максимальная перегрузка по входному сигналу для преобразователей тока | 30·Iном, не более 5 s |
| Кратковременная максимальная перегрузка по входному сигналу для преобразователей напряжения | 2·Uном, не более 5 s |
| Аналоговые выходы | |
| Количество аналоговых выходов | 1 – 4 шт. (равно количеству каналов) |
| Диапазон изменения выходного сигнала (диапазон сопротивления нагрузки см. в таблице Е827.1): | В рабочем режиме:
В режиме перегрузки:
|
| Время установления выходного аналогового сигнала | Не нормируется |
| Питание | |
| Питание от ИЦ | |
| Потребляемая мощность | |
| Для преобразователей тока в рабочем режиме | Не более 1.0 V·A |
| Для преобразователей напряжения в рабочем режиме | Не более 4.0 V·A |
| Условия эксплуатации | |
| Температура окружающего воздуха | От минус 40 °С до плюс 55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С). |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Cм. в таблице Е827.3 |
| Масса | Cм. в таблице Е827.3 |
| Степень защиты корпуса | IP20 |
| Способы крепления | |
| Установка на DIN-рейку | Установка производится с помощью крепления на DIN‑рейку (DIN‑35), заказываемого отдельно |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет с даты изготовления |
| Средний срок службы | Не менее 30 лет |
Таблица Е827.3 – Корпуса преобразователей измерительных и допустимые опции.
| Внешний вид корпуса | Тип корпуса | Габаритные размеры, mm (масса, kg) |
Наименование | Количество каналов измерений(1) | Схема подключения |
|---|---|---|---|---|---|

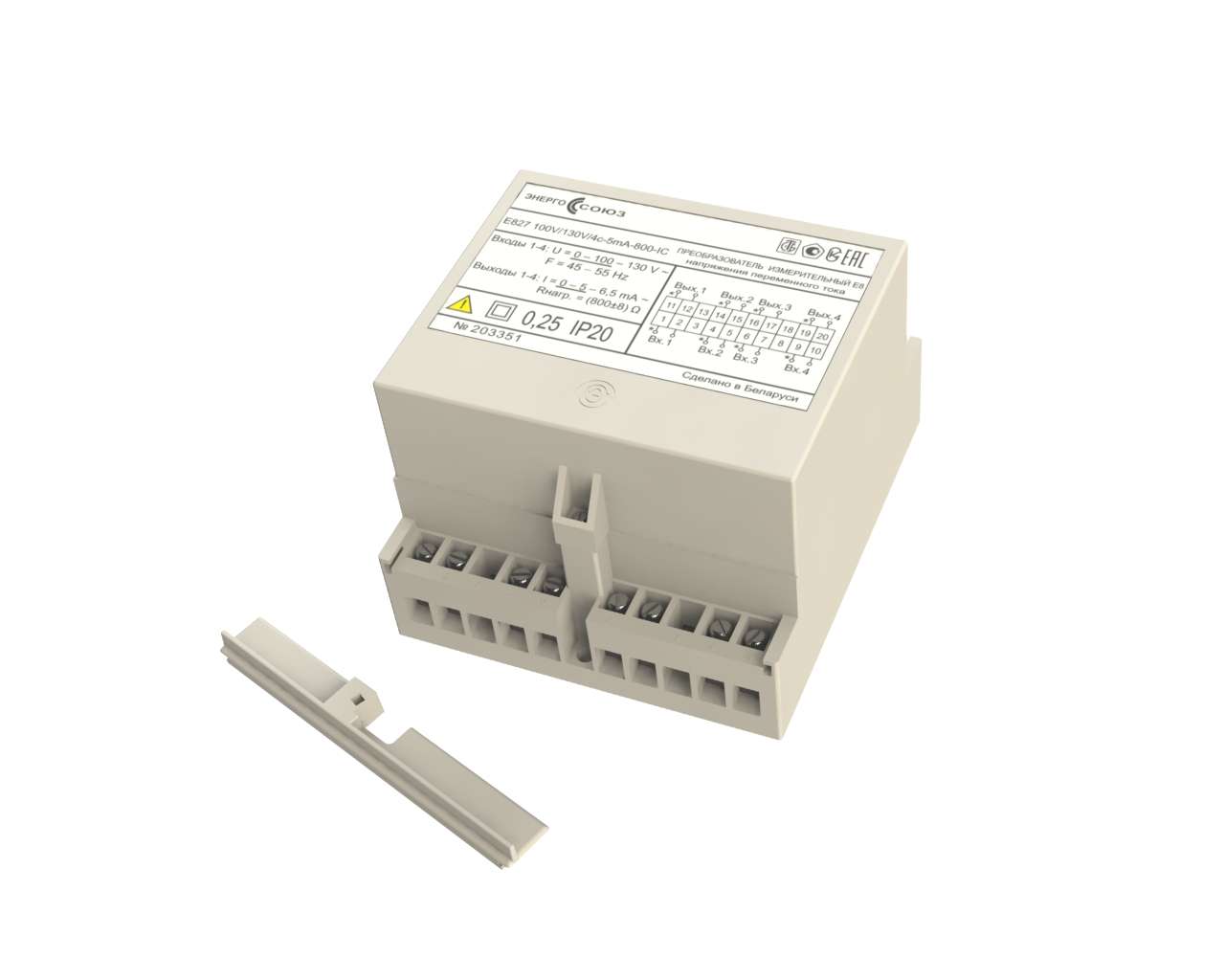

 20-контактный малый |
Е20 |  110×125×80 (1.4) |
Е827 1А/1с-5mA-300-IC Е827 5A/1c-5mA-300-IC |
1 | Рис. 1 |
| Е827 100V/130V/4c-5mA-300-IC Е827 100V/130V/4c-5mA-800-IC Е827 100V/130V/4c-5mA-1000-IC |
4 | Рис. 2 | |||

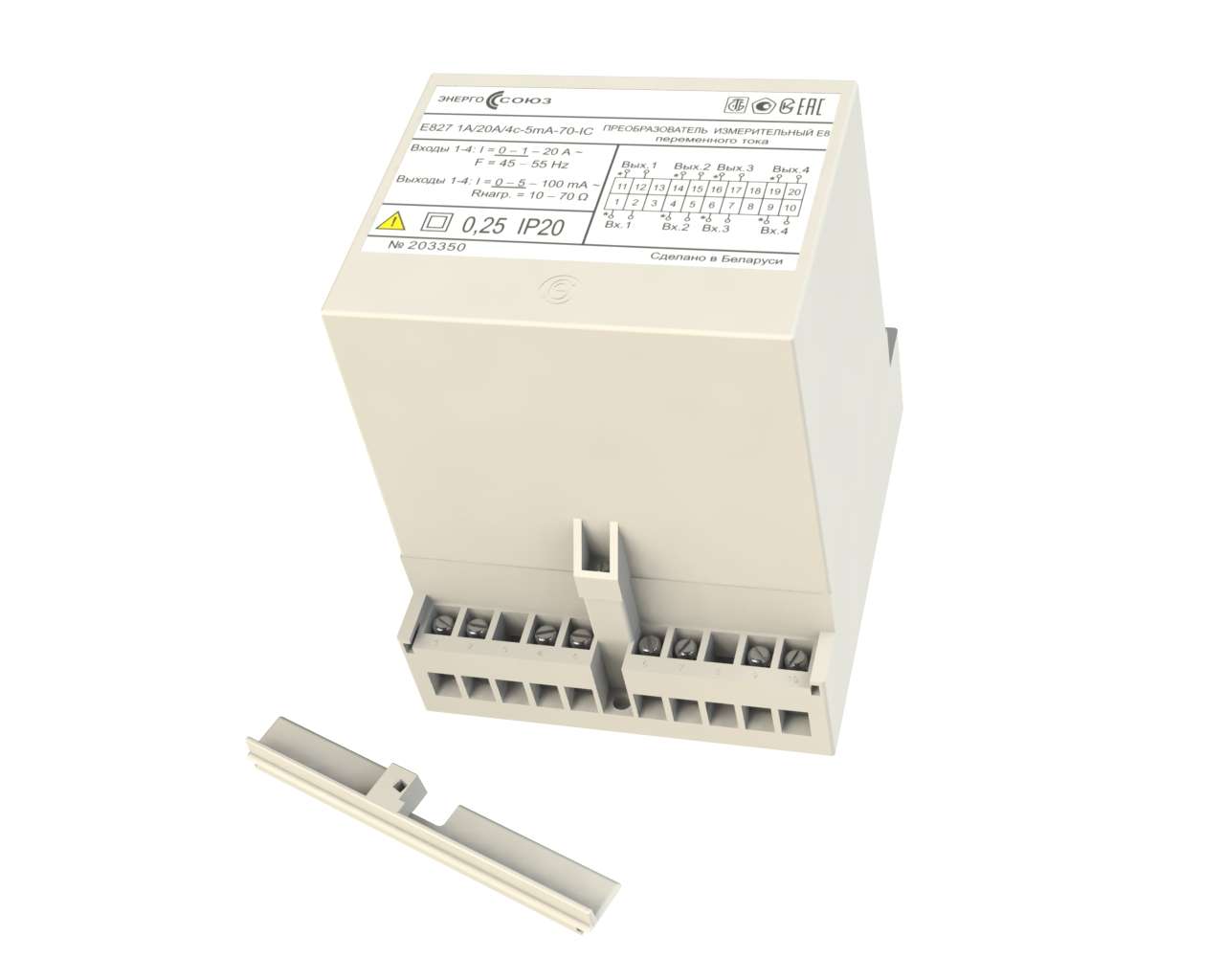

 20-контактный высокий |
ЕВ20 |  110×125×132 (1.4) |
Е827 20A/4c-5mA-300-IC Е827 40A/4c-5mA-300-IC Е827 50A/4c-5mA-300-IC Е827 100A/4c-5mA-300-IC Е827 10А/4с-5mA-300-IC Е827 1А/20А/4c-5mA-70-IC Е827 5А/100А/4c-5mA-70-IC Е827 1А/4c-5mA-300-IC Е827 5А/4c-5mA-300-IC Е827 1А/20А/4c-5mA-300-IC Е827 5А/100А/4c-5mA-300-IC Е827 1А/4c-5mA-1000-IC Е827 5А/4c-5mA-1000-IC Е827 5А/50А/4c-5mA-70-IC |
4 | Рис. 3 |
| Е827 1А5А/20А100А/4c-5mA-70-IC | 4 | Рис. 4 | |||
| Е827 100V400V/4c-5mA-800-IC | 4 | Рис. 5 | |||
| Е827 220V/286V/4c-5mA-800-IC Е827 380V/494V/4c-5mA-800-IC Е827 220V/286V/4c-5mA-1000-IC Е827 380V/494V/4c-5mA-1000-IC |
4 | Рис. 2 | |||
Примечания:
|
|||||
Схема кода условного обозначения преобразователей измерительных переменного тока Е827
Схема кода условного обозначения преобразователей измерительных напряжения переменного тока Е827
При заказе необходимо указывать тип и модификацию прибора, класс точности и при необходимости возможность крепления на DIN‑рейку (DIN‑35).
Пример кода условного обозначения преобразователя измерительного переменного тока Е827, имеющего четыре канала с диапазонами измерений переменного тока 0 – 5 А в рабочем режиме и 5 – 100 А в режиме перегрузки, диапазоны изменений выходных сигналов переменного тока 0 – 5 mA в рабочем режиме и 5 – 100 mА в режиме перегрузки по каждому каналу, сопротивление нагрузки 10 – 70 Ω, корпус прибора ЕВ20:
Е827 5A/100А/4с-5mA-70-IC, ЕВ20
