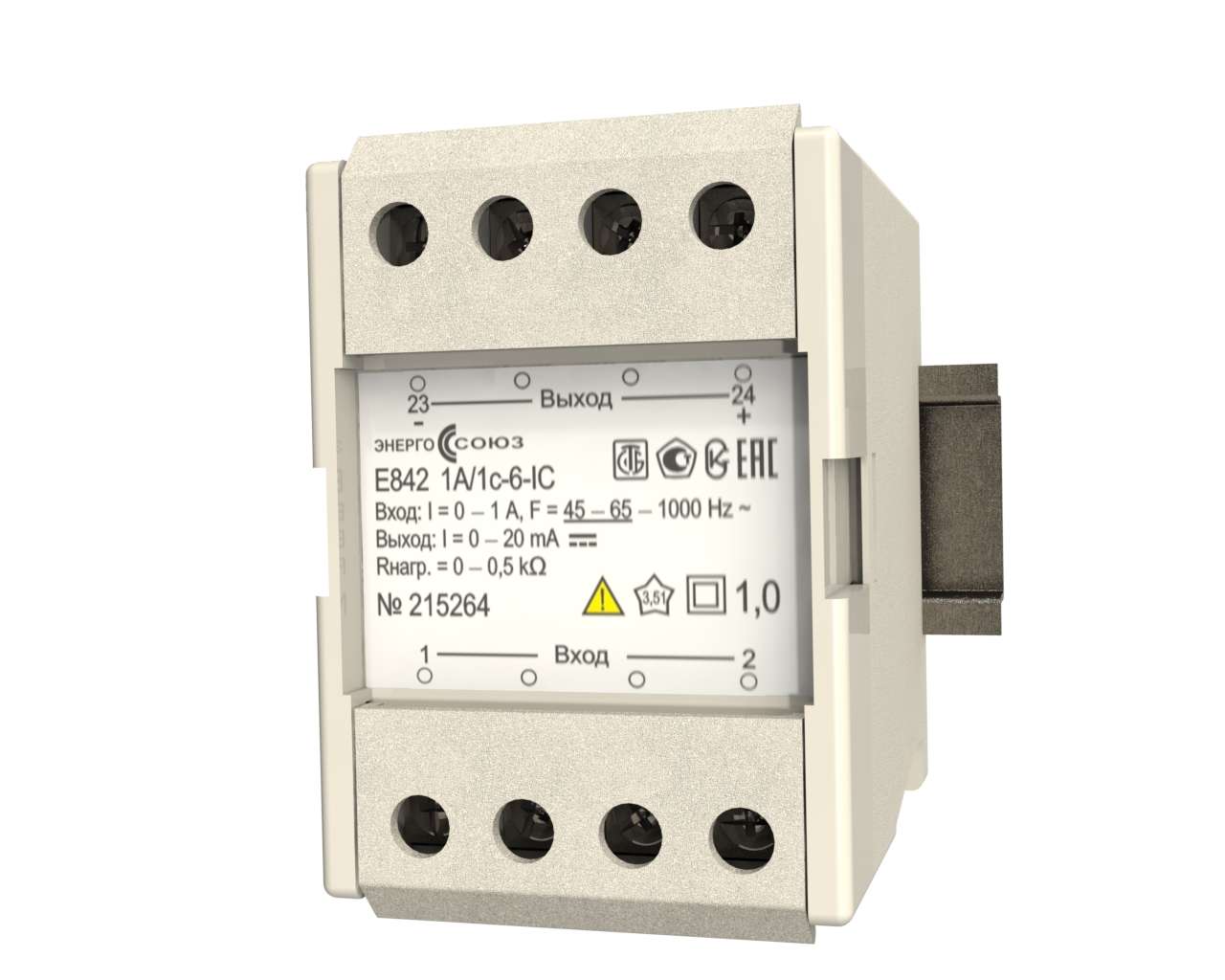

Предназначены для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока. Выходной сигнал прямо пропорционален средневыпрямленному значению входного сигнала.
Область применения: могут применяться для контроля токов электрических сетей и установок, имеющих рабочую область частот от 45 до 65 Гц и расширенную область частот от 65 до 1000 Гц.
Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы тока в цепях с рабочим напряжением до 500В включительно.
Таблица Е842.1 – Основные характеристики преобразователей измерительных.
| Телеизмерение | |
| Количество каналов измерения | 1 шт. |
| Основная приведенная погрешность | ±1.0 % |
| Диапазон преобразования входного сигнала (Iвх.) |
|
| Диапазон изменения частоты входного сигнала |
|
| Гальваническая развязка | Между корпусом и цепями входов, выходов |
| Длительная максимальная перегрузка по входному сигналу | 1.2·Iном, не более 2 h |
| Кратковременная максимальная перегрузка по входному сигналу | 20·Iном, не более 0.5 s |
| Аналоговые выходы | |
| Количество аналоговых выходов | 1 шт. |
| Диапазон изменения выходного сигнала: |
|
| Время установления выходного аналогового сигнала | Не более 500 ms |
| Питание | |
| Питание от ИЦ | |
| Потребляемая мощность | |
| От цепи входного сигнала | Не более 1.0 V·A |
| Условия эксплуатации | |
| Температура окружающего воздуха | От минус 40 °С до плюс 55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С) |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Cм. в таблице Е842.2 |
| Масса | Cм. в таблице Е842.2 |
| Степень защиты корпуса | IP20 |
| Способы крепления | |
| Установка на DIN-рейку | Установка производится на DIN‑рейку (DIN‑35), с помощью крепления, имеющегося на задней стенке корпуса |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет с даты изготовления |
| Средний срок службы | Не менее 30 лет |
Таблица Е842.2 – Корпуса преобразователей измерительных и допустимые опции.
| Внешний вид корпуса | Тип корпуса | Габаритные размеры, mm (масса, kg) |
Диапазон изменений выходного аналогового сигнала, мА | Схема подключения |
|---|---|---|---|---|
 6-контактный |
М6 |  44×81×72 (0.25) |
0 - 5 | Рис. Б.1а |
 8-контактный |
М8 |  55×81×72 (0.35) |
0 - 20 | Рис. Б.1б |
Схема кода условного обозначения преобразователей измерительных Е842
При заказе необходимо указывать серию и код модификации, номинальное значение входного сигнала, тип аналогового выхода, параметры питания, тип корпуса.
Пример кода условного обозначения преобразователя измерительного переменного тока Е842, имеющего номинальное значение входного сигнала 2.5 А, один измерительный канал, один аналоговый выход 0 – 20 mA, корпус прибора М8:
Е842 2.5А/1c-6-IC, М8
