Преобразователи измерительные предназначены для линейного преобразования напряжения переменного тока в унифицированный выходной сигнал постоянного тока. Преобразование производится по средневыпрямленному значению входного сигнала.
Таблица Е843.1 – Основные характеристики преобразователей измерительных.
| Телеизмерение | |
| Количество каналов измерения | 1 шт. |
| Основная приведенная погрешность | ±1.0 % |
| Диапазон преобразования напряжения входного сигнала |
|
| Диапазон изменения частоты входного сигнала | 45 – 65 Hz (Fном – 50 Hz) |
| Гальваническая развязка | Между корпусом и цепями входов, выходов |
| Длительная максимальная перегрузка по входному напряжению | 1.2·Uном, не более 2 h |
| Кратковременная максимальная перегрузка по входному напряжению | 1.5·Uном, не более 0.5 s |
| Аналоговые выходы | |
| Количество аналоговых выходов | 1 шт. |
| Диапазон изменения выходного сигнала | 0 – 5 mA, диапазон сопротивления нагрузки 1.1 – 1.3 kΩ |
| Время установления выходного аналогового сигнала | Не более 500 ms |
| Питание | |
| Питание от ИЦ | Напряжение переменного тока от 0 до 1.2·Uном |
| Потребляемая мощность | |
| От цепи входного сигнала | Не более 6.5 V·A (в зависимости от диапазона преобразования напряжения входного сигнала, см. руководство эксплуатации) |
| Условия эксплуатации | |
| Температура окружающего воздуха | От минус 40 °С до плюс 55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С) |
| Степень защиты корпуса | IP20 |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Cм. в таблице Е843.2 |
| Масса | Cм. в таблице Е843.2 |
| Степень защиты корпуса | IP20 |
| Способы крепления | |
| Установка на DIN-рейку | Установка производится с помощью крепления на DIN‑рейку (DIN‑35), заказываемого отдельно |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет с даты изготовления |
| Средний срок службы | Не менее 30 лет |
Таблица Е843.2 – Корпуса преобразователей измерительных и допустимые опции.

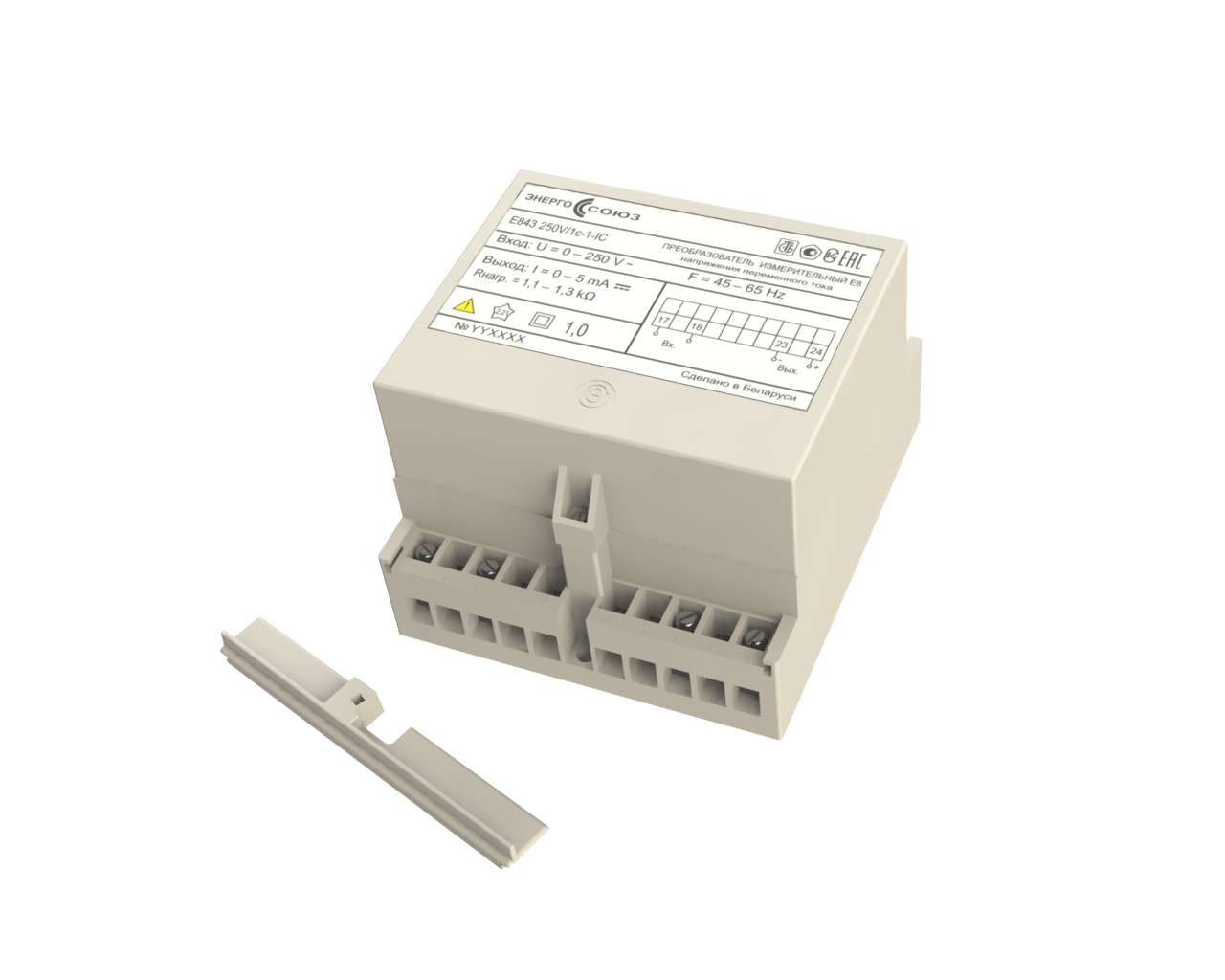

| Внешний вид корпуса | Тип корпуса | Габаритные размеры, mm (масса, kg) |
Схема подключения |
|---|---|---|---|
 20-контактный малый |
Е20 |  110x125x80 (1.5) |
Рис. Б.1 |
Схема кода условного обозначения преобразователей измерительных Е843
Пример кода условного обозначения преобразователя измерительного напряжения переменного тока Е843, имеющего диапазон входного сигнала 0 – 250 V, один измерительный канал, один аналоговый выход 0 – 5 mA, корпус прибора E20:
E843 250V/1c-1-IC, Е20
