Преобразователи измерительные предназначены для:
- линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в цифровой код и передачи результатов преобразования по интерфейсу RS-485;
- преобразования входного сигнала в унифицированный выходной сигнал постоянного тока или напряжения постоянного тока.
Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы тока и (или) напряжения.
Настройка приборов возможна по интерфейсу RS-485.
Таблица Е849.1 – Основные характеристики преобразователей измерительных.
| Отображение информации | |
| Светодиодная индикация | Отсутствует |
| Внешние показывающие устройства | Отсутствуют |
| Внешние интерфейсы | |
| RS-485 | Количество: 0 – 1 шт. Протоколы: Modbus RTU. Скорость передачи данных: 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s. Максимальная длина кабеля 1200 m. |
| Внешние модули | |
| Отсутствуют | |
| Телеизмерение | |
| Основная приведенная погрешность |
|
| Номинальное значение линейного напряжения входного сигнала (Uном) |
|
| Диапазон преобразования линейного напряжения входного сигнала |
|
| Номинальное значение тока входного сигнала (Iном) | От 0.05 до 10 А (шаг 0.05 А) |
| Диапазон преобразования тока входного сигнала | От 0 до 1.5·Iном |
| Номинальное значение частоты входного сигнала (Fном) | 50 Hz |
| Диапазон преобразования частоты входного сигнала | 45 – 65 Hz |
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания |
| Дискретные входы | |
| Отсутствуют | |
| Дискретные выходы (реле уставки) | |
| Отсутствуют | |
| Аналоговые выходы | |
| Количество аналоговых выходов | 0 или 2 шт. |
| Диапазон изменения выходного сигнала |
|
| Время установления выходного аналогового сигнала | Не более 500 ms |
| Питание | |
| Универсальное питание АС/DC | Напряжение переменного тока (частотой 50, 60 Hz) от 85 до 264 V или напряжения постоянного тока от 100 до 300 V (номинальное значение в диапазоне от 100 до 240 V) |
| Напряжение переменного тока АС | Напряжение переменного тока (частотой 50, 60 Hz), номинальное значение в диапазоне от 100 до 240 V, предельное отклонение напряжения питания от номинального значения ±10 % |
| Напряжение постоянного тока 24DC | Напряжение постоянного тока от 18 до 36 V номинальным значением 24 V |
| Питание от ИЦ | Напряжение переменного тока от 0.8·Uном до 1.2·Uном |
| Потребляемая мощность | |
| От цепи питания | Не более 6 V·A (в зависимости от периферии, см. руководство по эксплуатации) |
| От цепи входного сигнала |
|
| Настройка прибора | |
| Интерфейсы | RS-485 |
| Настраиваемые параметры | Коэффициенты трансформации |
| Условия эксплуатации | |
| Температура окружающего воздуха | От минус 40 °С до плюс 55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С) |
| Степень защиты корпуса | IP20 |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Cм. в таблице Е849.2 |
| Масса | Cм. в таблице Е849.2 |
| Степень защиты корпуса | IP20 |
| Способы крепления | |
| Установка на DIN-рейку | Установка производится с помощью крепления на DIN‑рейку (DIN‑35), заказываемого отдельно |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет с даты изготовления |
| Средний срок службы | Не менее 30 лет |
Таблица Е849.2 – Корпуса преобразователей измерительных и допустимые опции.
| Внешний вид корпуса | Тип корпуса | Габаритные размеры, mm (масса, kg) |
AO(1) | RS(2) | Питание прибора | Схема подключения | ||||
|---|---|---|---|---|---|---|---|---|---|---|

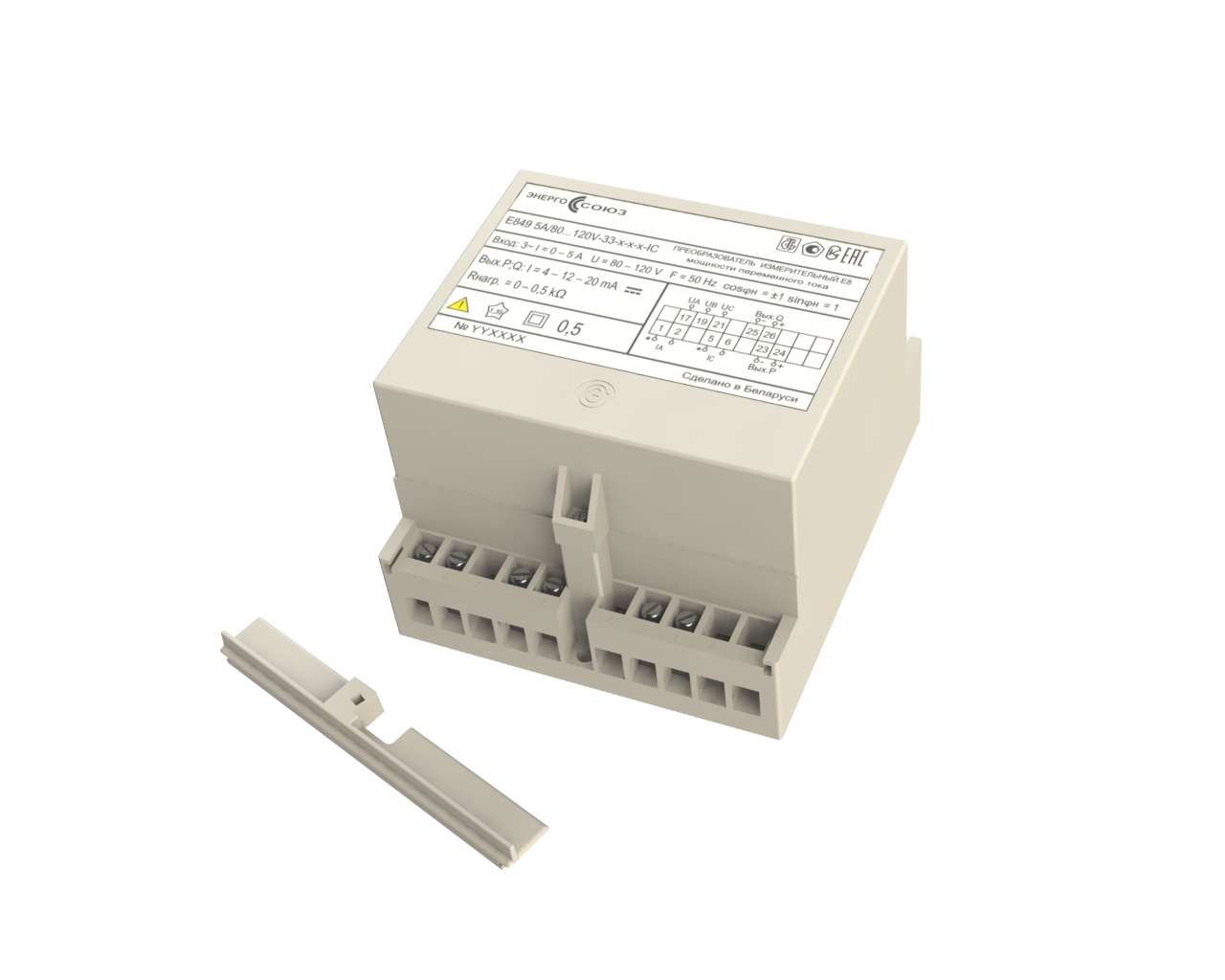

 20-контактный малый |
Е20 |  110×125×80 (1.2) |
2 | - | 220AC(3) IC(4) |
Рис. Б.1 | ||||
| - | 1 | |||||||||
| 2 | 1 | |||||||||

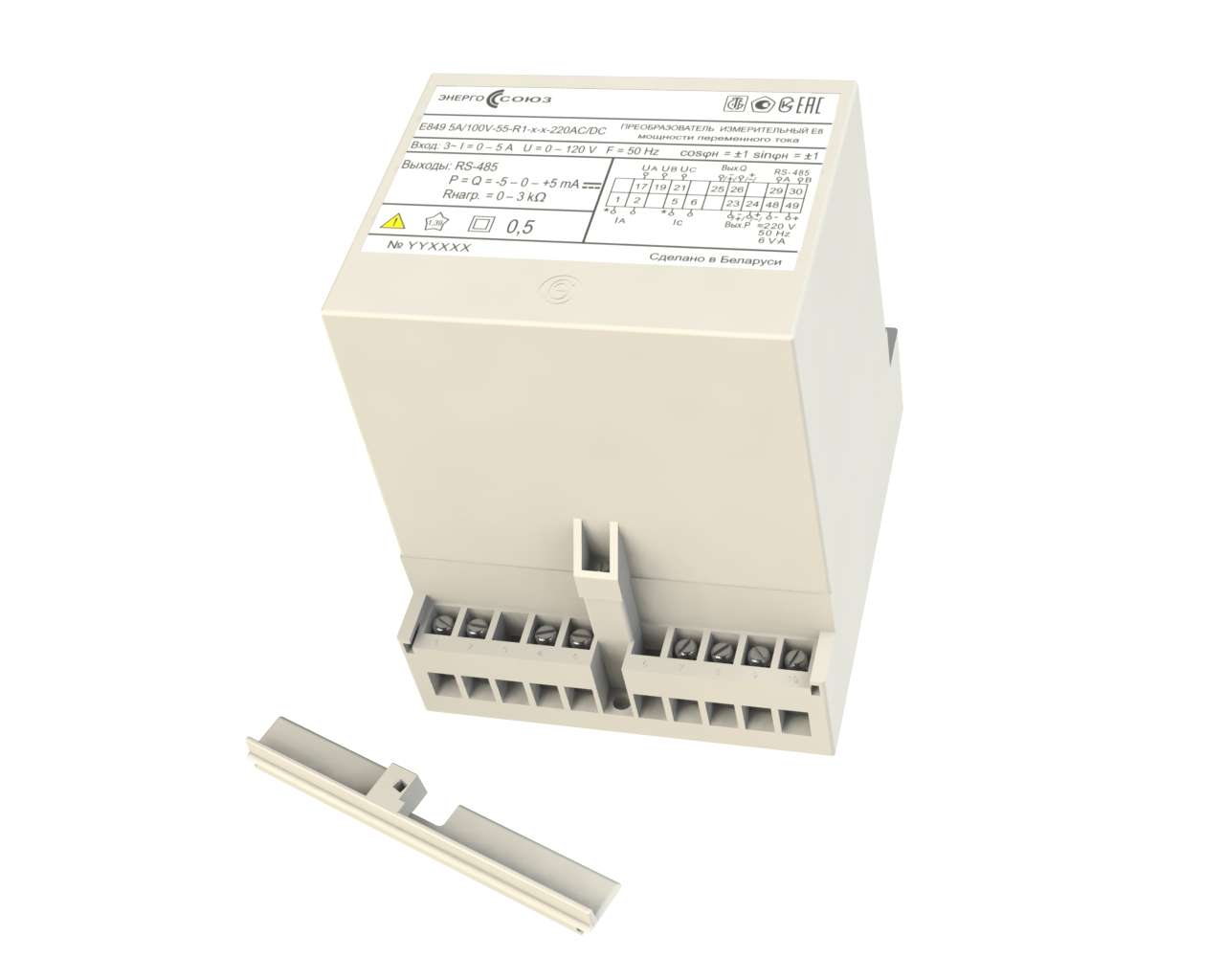

 20-контактный высокий |
ЕB20 |  110×125×132 (1.2) |
2 | - | 220AC/DC(3) 24DC |
|||||
| - | 1 | |||||||||
| 2 | 1 | |||||||||
Примечания:
|
||||||||||
Схема кода условного обозначения преобразователей измерительных Е849
В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра. Пример такого кода указан ниже.
Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (DIN‑35), коэффициент трансформации по току и (или) напряжению.
Примеры кодов условного обозначения преобразователя измерительного активной и реактивной мощности переменного тока Е849, имеющего следующие характеристики:
а) номинальное значение входного сигнала переменного тока 5 А, напряжения переменного тока 100 V, два аналоговых выхода 4 – 20 mA, питание прибора от сети ~220 V, корпус прибора Е20:
E849 5A/100V-22-х-х-х-220AC, Е20
б) номинальное значение входного сигнала переменного тока 5 А, напряжения переменного тока 100 V, два аналоговых выхода 0 – 2.5 – 5 mA, один порт RS-485, питание прибора универсальное ~/=220 V, корпус прибора ЕB20, коэффициенты трансформации Ктт = 100/5, Ктн = 10000/100:
E849 5A/100V-44-R1-220AC/DC, ЕB20, 100/5, 10000/100
