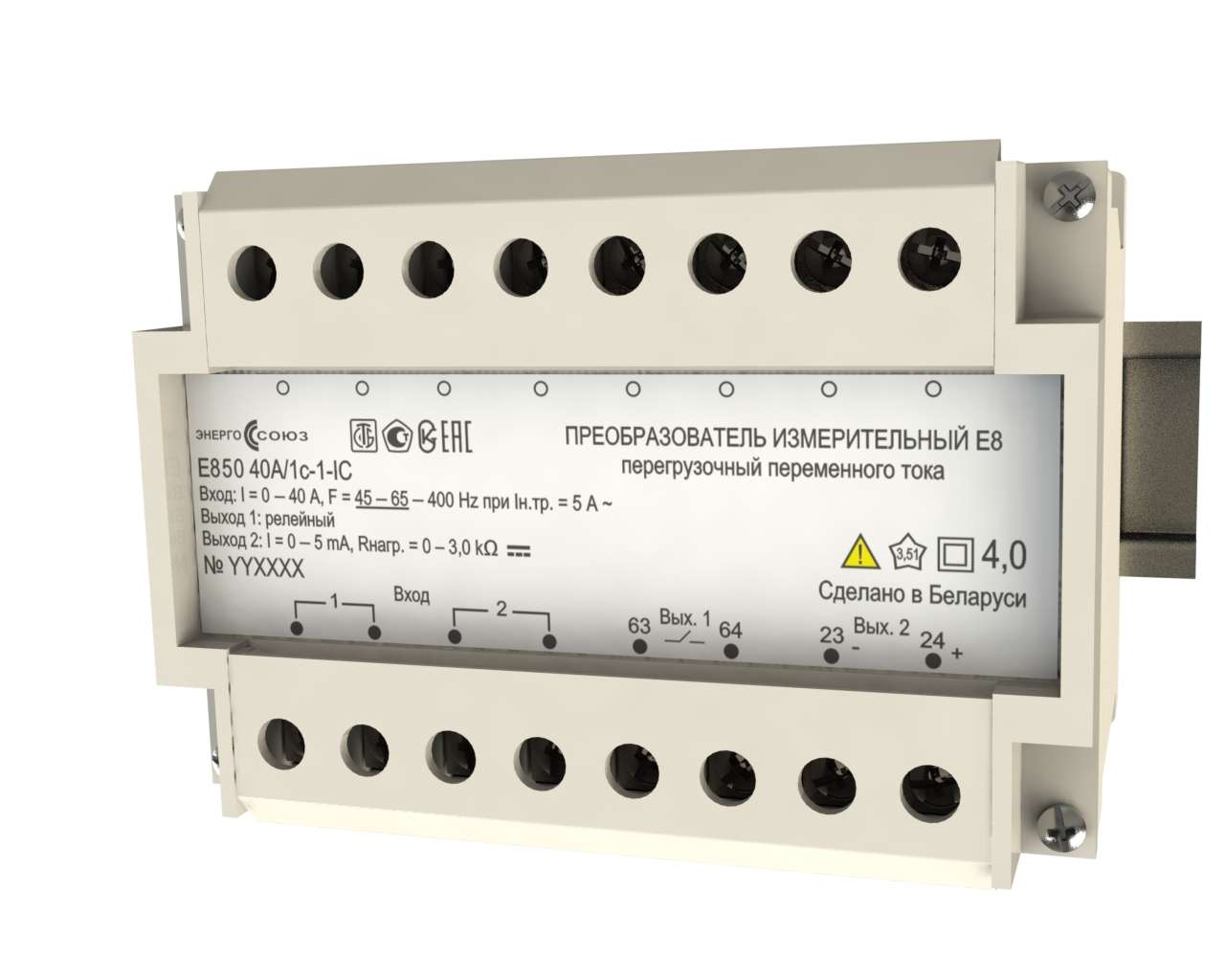

Применяются для линейного преобразования вторичного тока измерительного трансформатора тока в аналоговый выходной сигнал постоянного тока и имеет дополнительный релейный выход. Замыкание контакта реле происходит при определенных значениях входного сигнала, в зависимости от настройки измерительного преобразователя.
Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы тока.
Таблица Е850.1 – Основные характеристики преобразователей измерительных.
| Телеизмерение | |
| Основная приведенная погрешность | ±4.0 % |
| Диапазон преобразования тока входного сигнала |
|
| Диапазон преобразования частоты входного сигнала | 45 – 65 Hz (в расширенной области частот 65 – 400 Hz) |
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания |
| Кратковременная максимальная перегрузка по входному сигналу | 8·Iном, не более 0.5 s |
| Дискретные выходы (реле уставки) | |
| Количество дискретных выходов | 1 шт. |
| Тип используемых реле | Электромагнитные |
| Максимальное коммутируемое напряжение | 6 – 24 V |
| Максимальная коммутируемая мощность | ≂6 V·A |
| Аналоговые выходы | |
| Количество аналоговых выходов | 1 шт. |
| Диапазон изменения выходного сигнала: | 0 – 5 mA, диапазон сопротивления нагрузки 0 – 3 kΩ |
| Время установления выходного аналогового сигнала | Не более 0.5 s |
| Питание | |
| Питание от измерительной цепи | |
| Потребляемая мощность | |
| От цепи входного сигнала | Не более 1 V·A |
| Условия эксплуатации | |
| Температура окружающего воздуха | От минус 40 °С до плюс 55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С) |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Не более 110x81x72 mm |
| Масса | Не более 1.0 kg |
| Степень защиты корпуса | IP20 |
| Способы крепления | |
| Установка на DIN-рейку | Установка производится на DIN‑рейку (DIN‑35), с помощью крепления, имеющегося на задней стенке корпуса |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет с даты изготовления |
| Средний срок службы | Не менее 30 лет |
Схема кода условного обозначения преобразователей измерительных Е850
Пример кода условного обозначения преобразователя измерительного перегрузочного переменного тока Е850, имеющего диапазон измерений переменного тока 0 – 8 А, аналоговый выходной сигнал постоянного тока с диапазоном 0 – 5 mA, корпус прибора М16:
Е850 8А/1c-1-IC, М16
