Е854 — преобразователи измерительные переменного тока

Преобразователи измерительные Е854 предназначены для:

• линейного преобразования переменного тока в цифровой код и передачи результатов преобразования по интерфейсу RS-485;
• преобразования входного сигнала в унифицированный выходной сигнал постоянного тока или напряжения постоянного тока;
• отображения результатов измерения на выносном показывающем устройстве Е8DU.

Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы тока.

Таблица Е854.1 – Основные характеристики преобразователей измерительных.

Таблица Е854.2 – Корпуса преобразователей измерительных и допустимые опции.

Внешний вид корпуса	Тип корпуса	Габаритные размеры, mm (масса, kg)	CH(1)	AO(2)	RS(3)	E8DU(4)	Протокол обмена(5)	RTC(6)	Питание прибора	Схема подключения

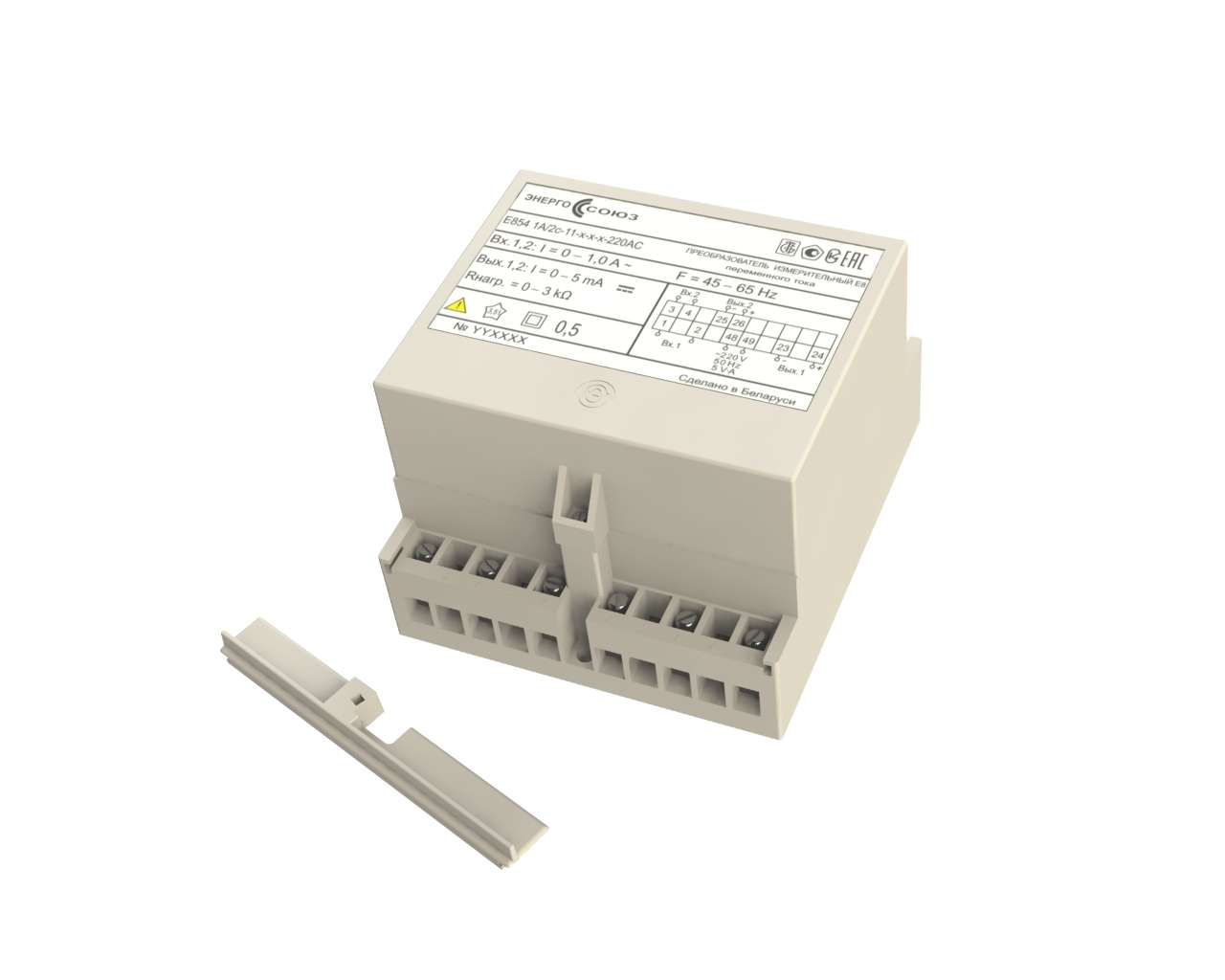

6-контактный	М6	44×81×72 (0.40)	1	1	-	-	Modbus RTU	-	220AC/DC(7) 220AC(7) 24DC	Рис. Б.1а
			1	-	1					Рис. Б.1б

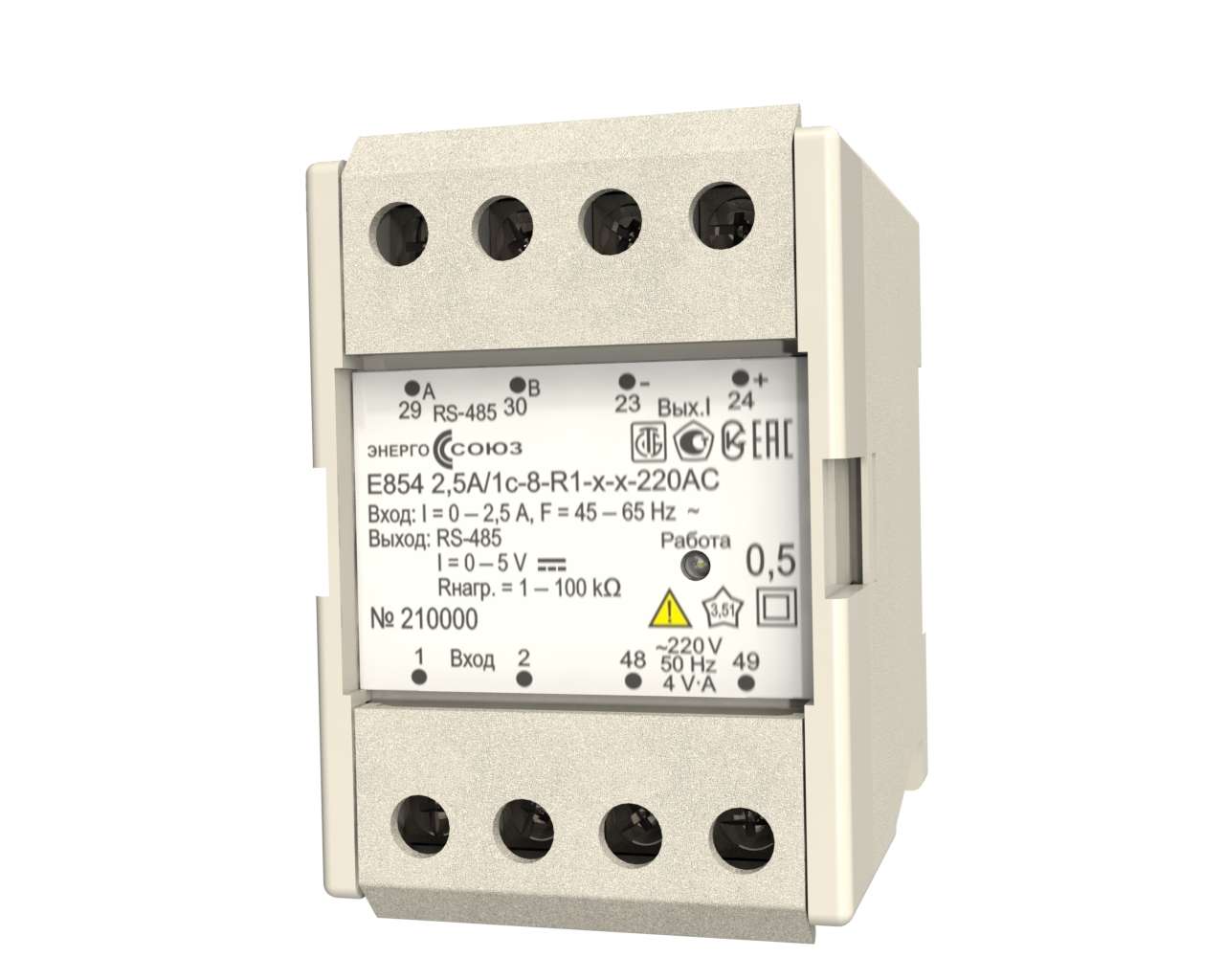

8-контактный	М8	55×81×72 (0.55)	1	1	1					Рис. Б.1в
20-контактный малый	Е20	110×125×80 (1.50)	1	1	-					Рис. Б.1г
			2	2	-					Рис. Б.2а
			3	3	-					Рис. Б.2б
			1	-	1					Рис. Б.3а
			1	1	1					Рис. Б.3а
20-контактный высокий	ЕВ20	110×125×132 (1.50)	1	-	1	однострочное				Рис. Б.4
			1	1	1					Рис. Б.4

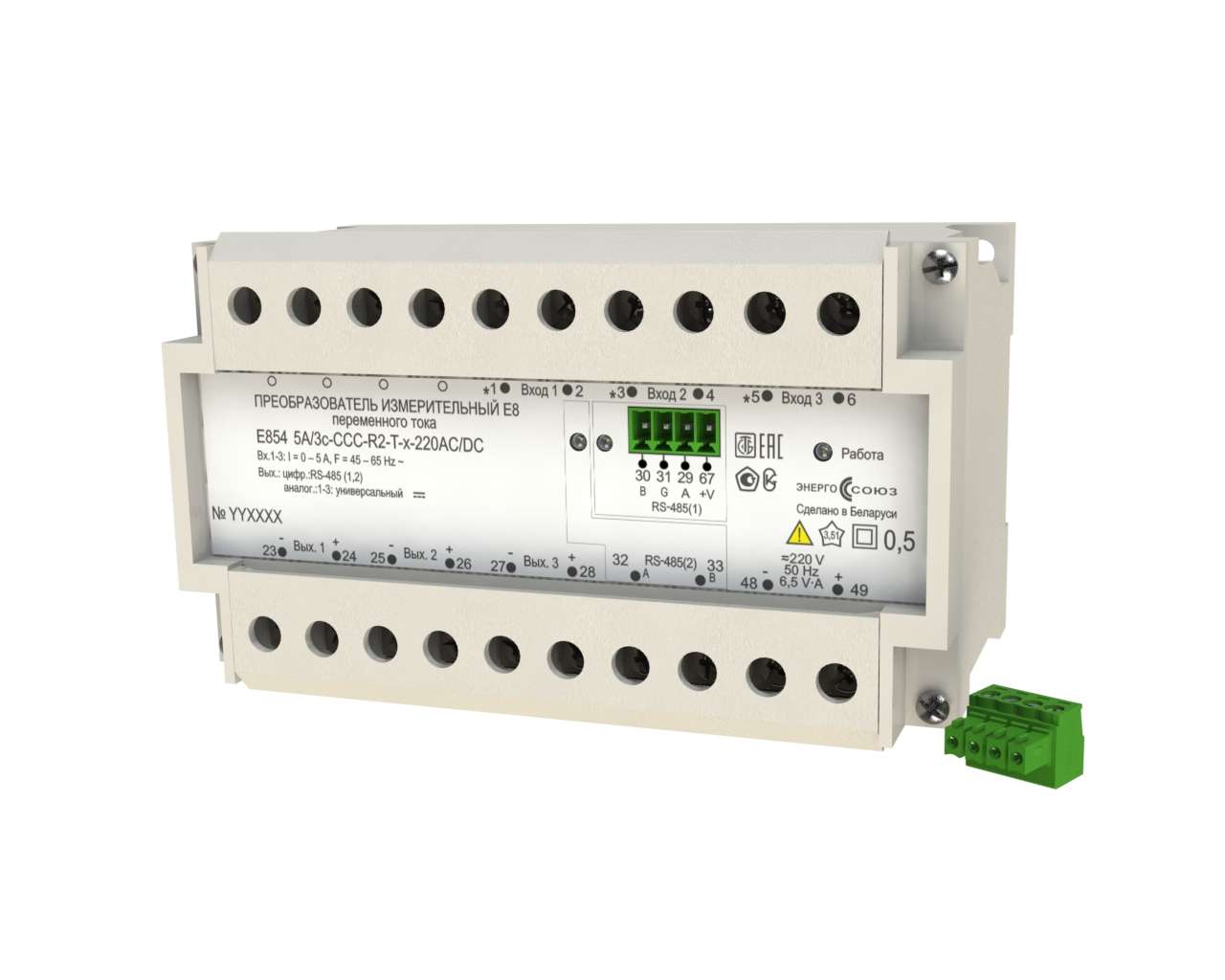

20-контактный	M20	132×81×72 (1.00)	любое значение из 1, 2, 3	любое значение из 0, 1, 2, 3 (в корпусе М20 аналоговый выход может быть универсальным)	любое значение из 0, 1, 2	однострочное и трехстрочное	Modbus RTU МЭК-101(8)	+	220AC/DC(7) 24DC	Рис. Б.1_М20
Примечания: CH — количество входов (каналов измерений); AO — количество аналоговых выходов; RS — количество интерфейсов RS-485; E8DU — возможность подключения внешнего показывающего устройства Е8DU; Поддерживаемые протоколы обмена при наличии цифровых интерфейсов; RTC — возможность наличия часов реального времени; Номинальное значение напряжения питания может быть в диапазоне от 100 до 240 V; МЭК-101 — протокол обмена ГОСТ Р МЭК 60870-5-101.

Схема кода условного обозначения преобразователей измерительных Е854

В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра. Пример такого кода указан ниже.

Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (DIN‑35) для корпусов Е20 и ЕВ20, наличие E8DU, коэффициент трансформации первичного преобразователя.

Диапазон преобразования входного сигнала от 0 до Iном. По отдельному заказу возможно исполнение с диапазоном не от нуля, в таком случае указать диапазон, например 2.5 – 5 A.

Примеры кодов условного обозначения преобразователей измерительных переменного тока Е854, имеющих следующие характеристики:

а) номинальное значение входного сигнала 5 А, один измерительный канал, один аналоговый выход 4 – 20 mA, питание прибора от сети ~220 V, корпус прибора М6:

E854 5A/1c-2-х-х-х-220AC, М6

б) номинальное значение входного сигнала 5 А, один измерительный канал, один аналоговый выход 0 – 5 mA, один порт RS-485, питание прибора универсальное ~/=220 V, корпус прибора Е20:

E854 5A/1c-1-R1-220AC/DC, Е20

в) номинальное значение входного сигнала 1 А, три измерительных канала, три выходных аналоговых сигнала 4 – 20 mA, питание прибора от сети ~220 V, корпус прибора Е20 с креплением на DIN-рейку:

E854 1A/3c-222-220AC, Е20, DIN-35

г) номинальное значение входного сигнала 5 А, один измерительный канал, один порт RS-485, питание прибора универсальное ~/=220 V, корпус прибора Е20, коэффициент трансформации Ктт = 100/5:

E854 5A/1c-R1-220AC/DC, Е20, 100/5

Для корпуса ЕВ20 второй порт (код R2 в параметре «Интерфейсы RS-485») предназначен только для внешнего показывающего устройства.

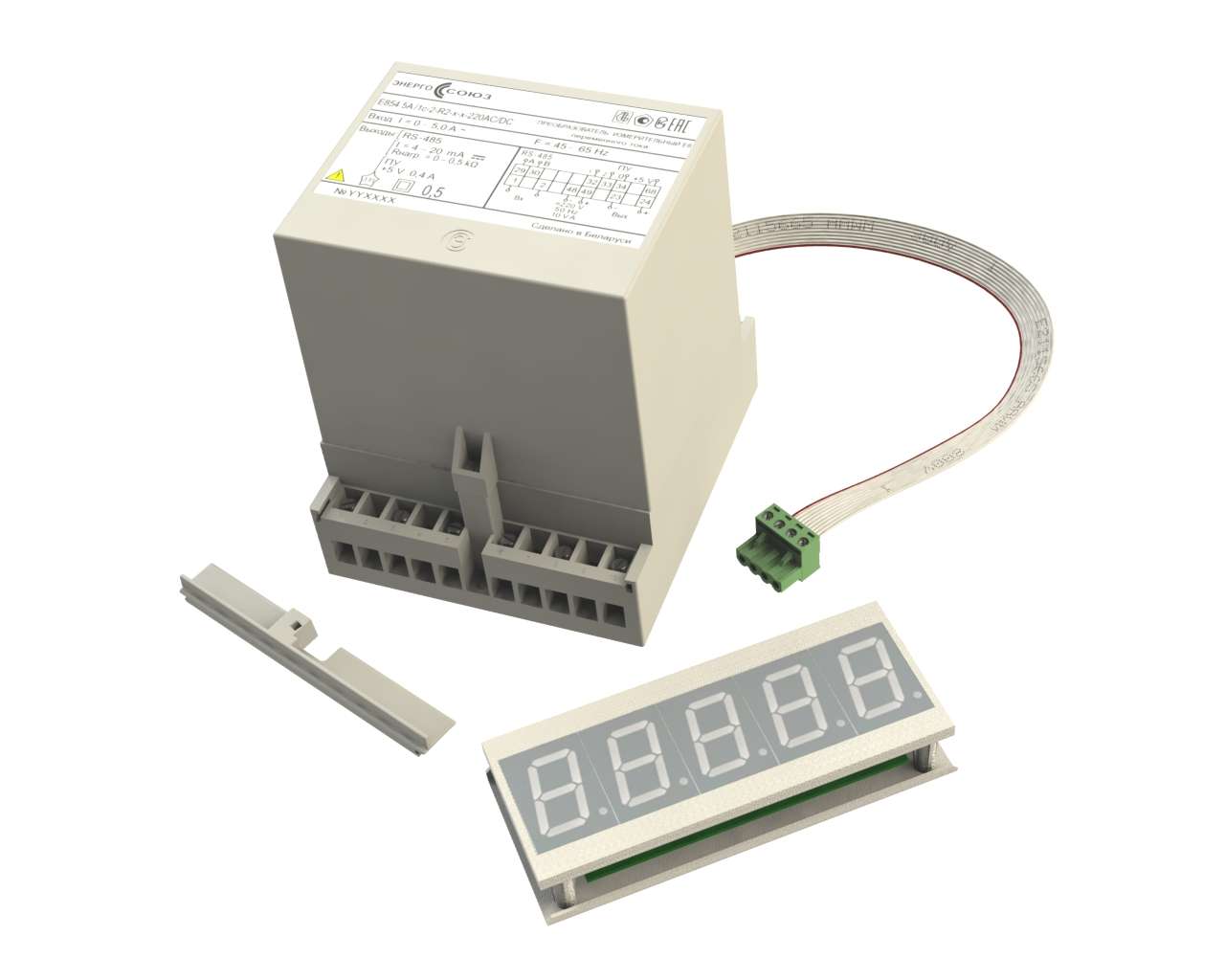

Внешние показывающие устройства E8DU

Е8DU 25-G-5DC
126x51x30 mm

E8DU 3Е
98x98x138 mm

E8DU 3P
120x120x138 mm

Внешнее показывающее устройство Е8DU 25-G-5DC имеет индикацию только зелёного цвета. Питание осуществляется непосредственно от прибора (напряжением постоянного тока 5 V). Длина проводов подключения для показывающего устройства Е8DU 25-G-5DC поставляемых в комплекте составляет 3 m. По заказу потребителя может быть увеличено до 100 m, при этом питание Е8DU 25-G-5DC должно осуществляется от дополнительного источника питания, заказываемого отдельно.

Внешние показывающие устройства Е8DU 3Е и Е8DU 3Р могут быть подключены к измерительному преобразователю в корпусе М20. Устройства имеют различные исполнения в соответствии с кодом условного обозначения. Провода для подключения в комплекте не поставляются.

Схема кода условного обозначения внешних показывающих устройств Е8DU 3Е, Е8DU 3Р

Пример кода условного обозначения преобразователя измерительного переменного тока Е854 с внешним показывающим устройством Е8DU 25-G-5DC, имеющего номинальное значение входного сигнала 1 А, один измерительный канал, один аналоговый выход 4 – 20 mA, порт RS-485, порт для внешнего показывающего устройства, питание прибора от сети ~220 V, корпус прибора ЕВ20, внешнее показывающее устройство с индикацией зеленого цвета:

E854 1A/1c-2-R2-220AC, ЕВ20, Е8DU 25-G-5DC

Пример кода условного обозначения преобразователя измерительного переменного тока Е854 с внешним показывающим устройством Е8DU 3P, имеющего номинальное значение входного сигнала 5 А, три измерительных канала, три аналоговых выхода 4 – 20 mA, два порта RS-485, питание прибора универсальное ~/=220 V, корпус прибора М20, внешнее трехстрочное показывающее устройство с габаритами 120х120х138 mm и индикацией каждой строки соответственно желтого, зеленого и красного цветов, питание индикации универсальное ~/=220 V:

E854 5A/3c-222-R2-220AC/DC, М20, Е8DU 3P-YGR-220AC/DC
