Е855 — преобразователи измерительные напряжения переменного тока

Преобразователи измерительные Е855 предназначены для:

• линейного преобразования напряжения переменного тока в цифровой код и передачи результатов преобразования по интерфейсу RS-485;
• преобразования входного сигнала в унифицированный выходной сигнал постоянного тока или напряжения постоянного тока;
• отображения результатов измерения на внешнем показывающем устройстве Е8DU.

По числу и виду преобразуемых входных сигналов, преобразователи измерительные изготавливаются одноканальными (измерение U₁), двухканальными с гальванической развязкой (измерение U₁, U₂), трехканальными с гальванической развязкой (измерение U₁, U₂, U₃), трехканальными с объединенной нейтралью (U_A, U_B, U_C, U_AB, U_BC, U_CA, U₀).

Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы напряжения.

Таблица Е855.1 – Основные характеристики измерительных преобразователей.

Таблица Е855.2 – Корпуса преобразователей измерительных и допустимые опции.

Внешний вид корпуса	Тип корпуса	Габаритные размеры, mm (масса, kg)	CH(1)	AO(2)	RS(3)	E8DU(4)	Протокол обмена(5)	RTC(6)	Питание прибора	Схема подключения

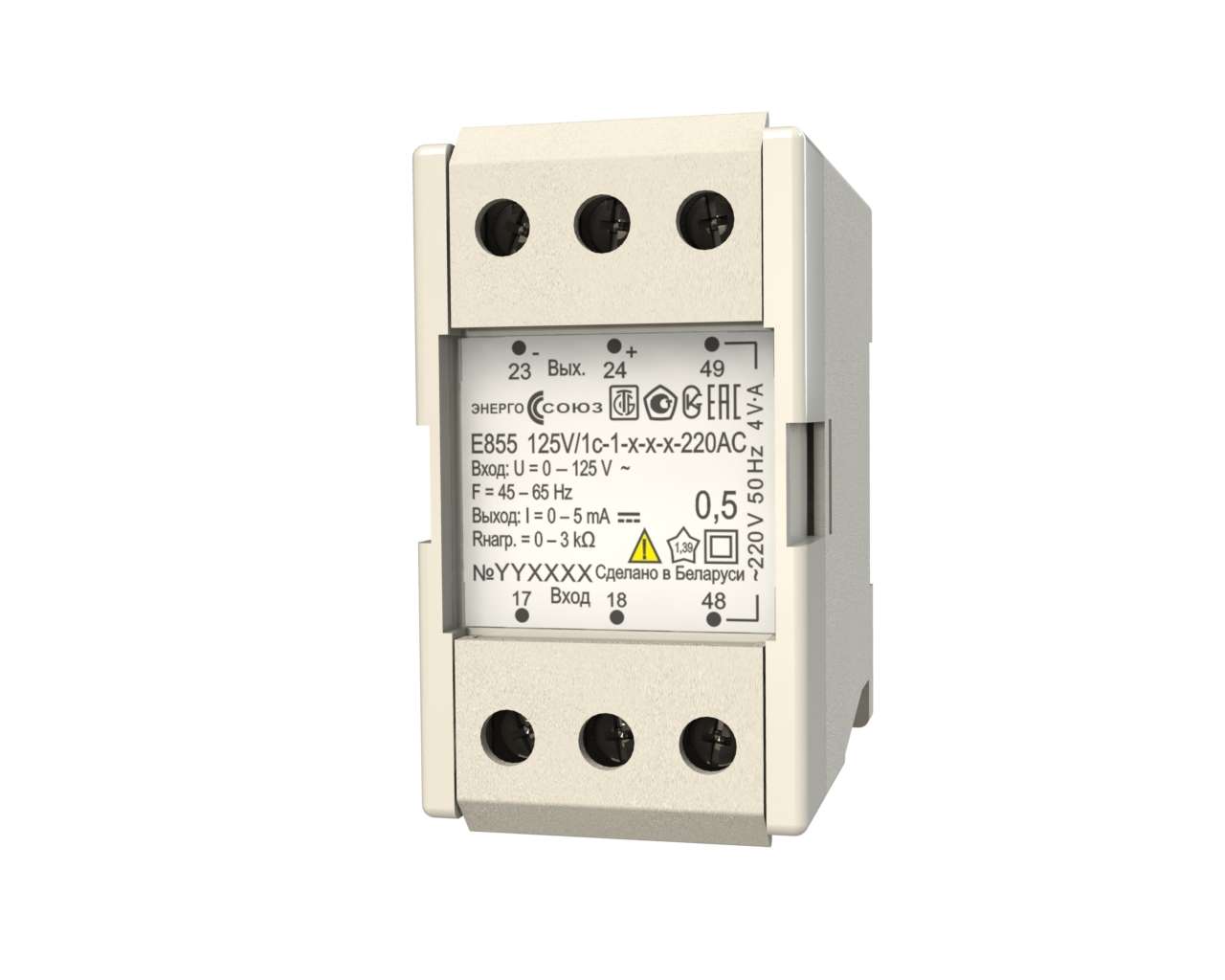

6-контактный	М6	44×81×72 (0.40)	1	1	-	-	Modbus RTU	-	220AC/DC(8) 220AC(8) 24DC IC(7)	Рис. Б.1а
			1	-	1					Рис. Б.1б

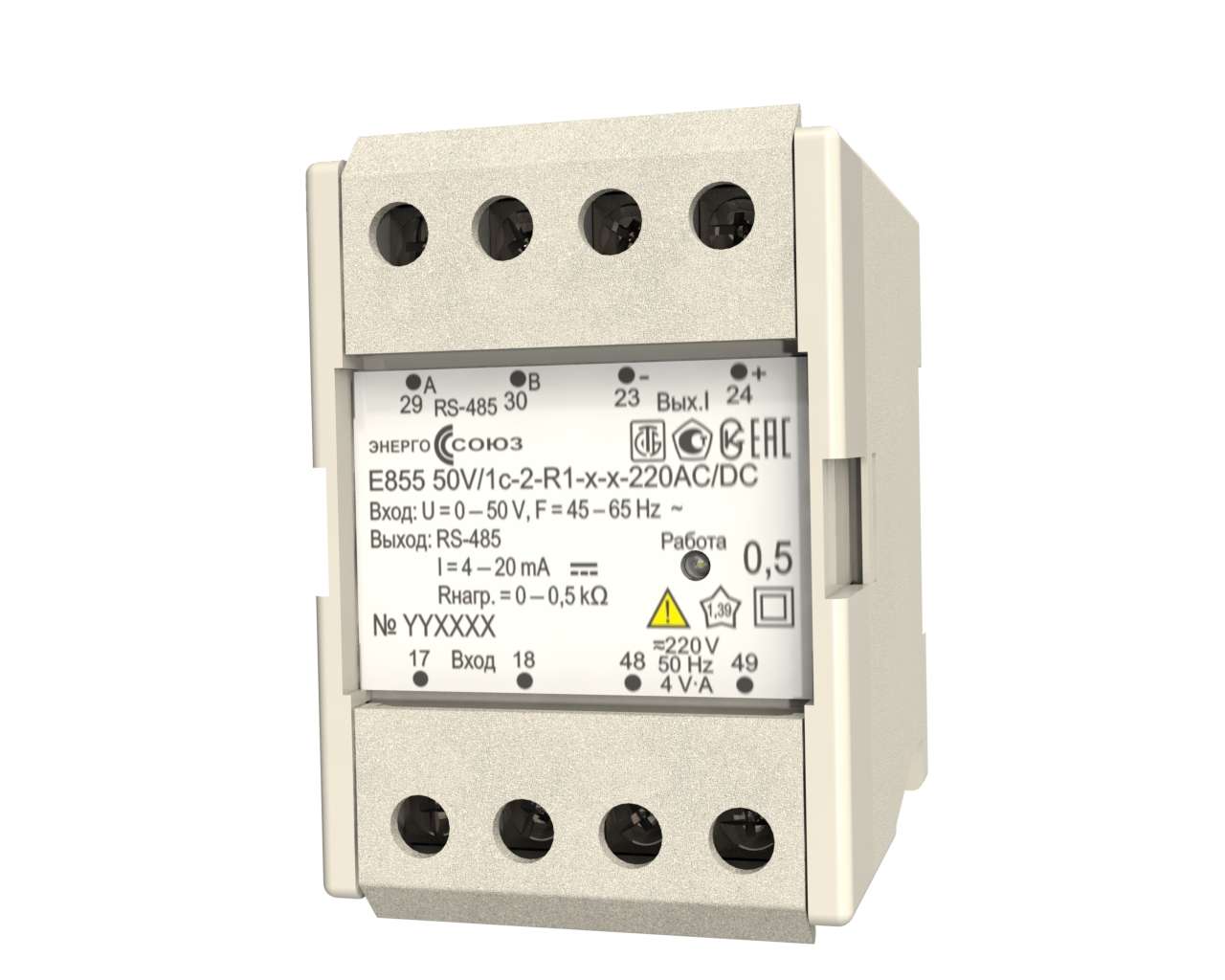

8-контактный	М8	55×81×72 (0.55)	1	1	1					Рис. Б.1в

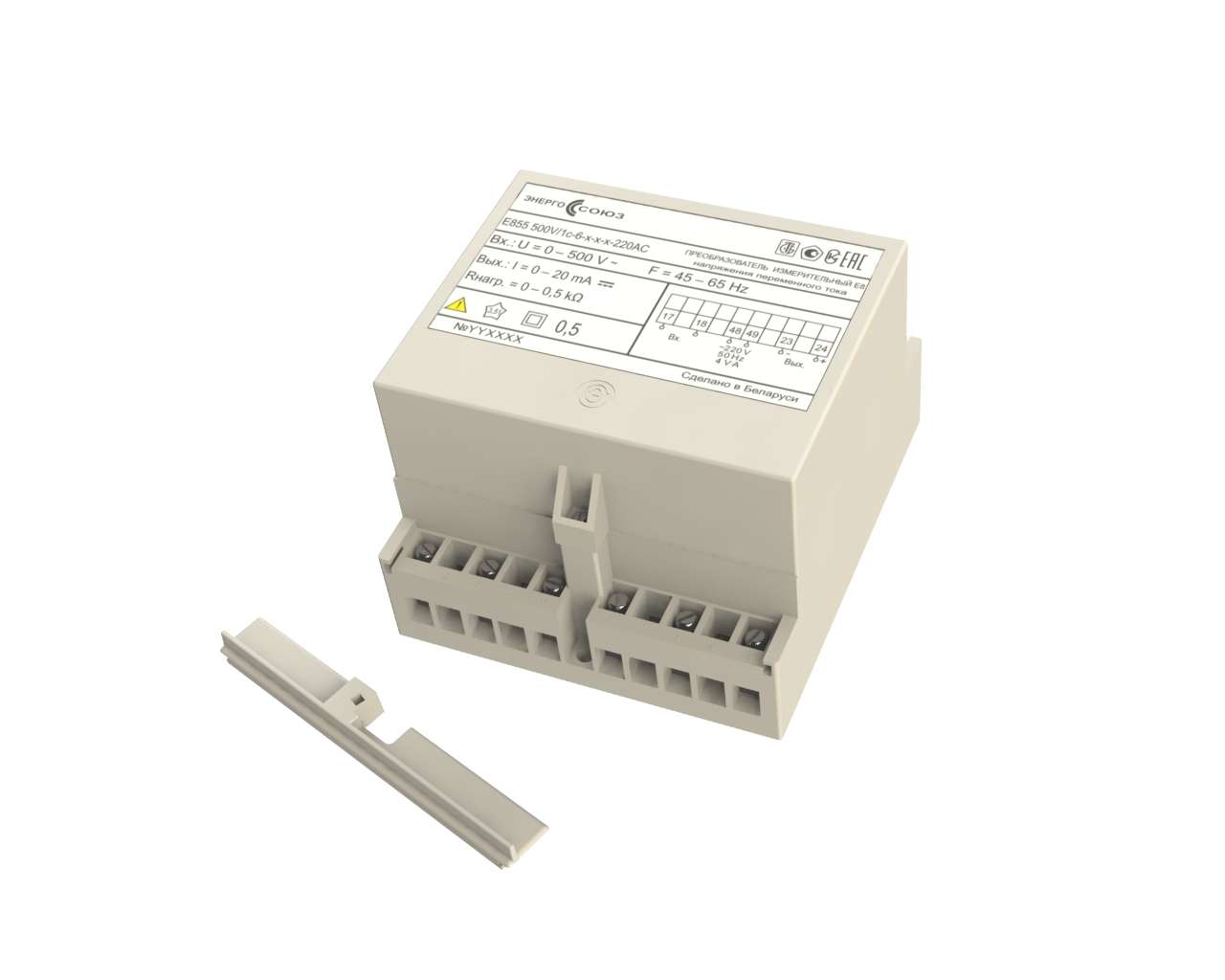

20-контактный малый	Е20	110×125×80 (1.50)	1	1	-					Рис. Б.2а
			2	2	-					Рис. Б.2б
			3	3	-					Рис. Б.3а Рис. Б.3б
			1	-	1					Рис. Б.4а
			1	1	1					Рис. Б.4б
			3n(9)	3	-					Рис. Б.5а
20-контактный высокий	ЕB20	110×125×132 (1.50)	1	-	1	однострочное				Рис. Б.6
			1	1	1					Рис. Б.8

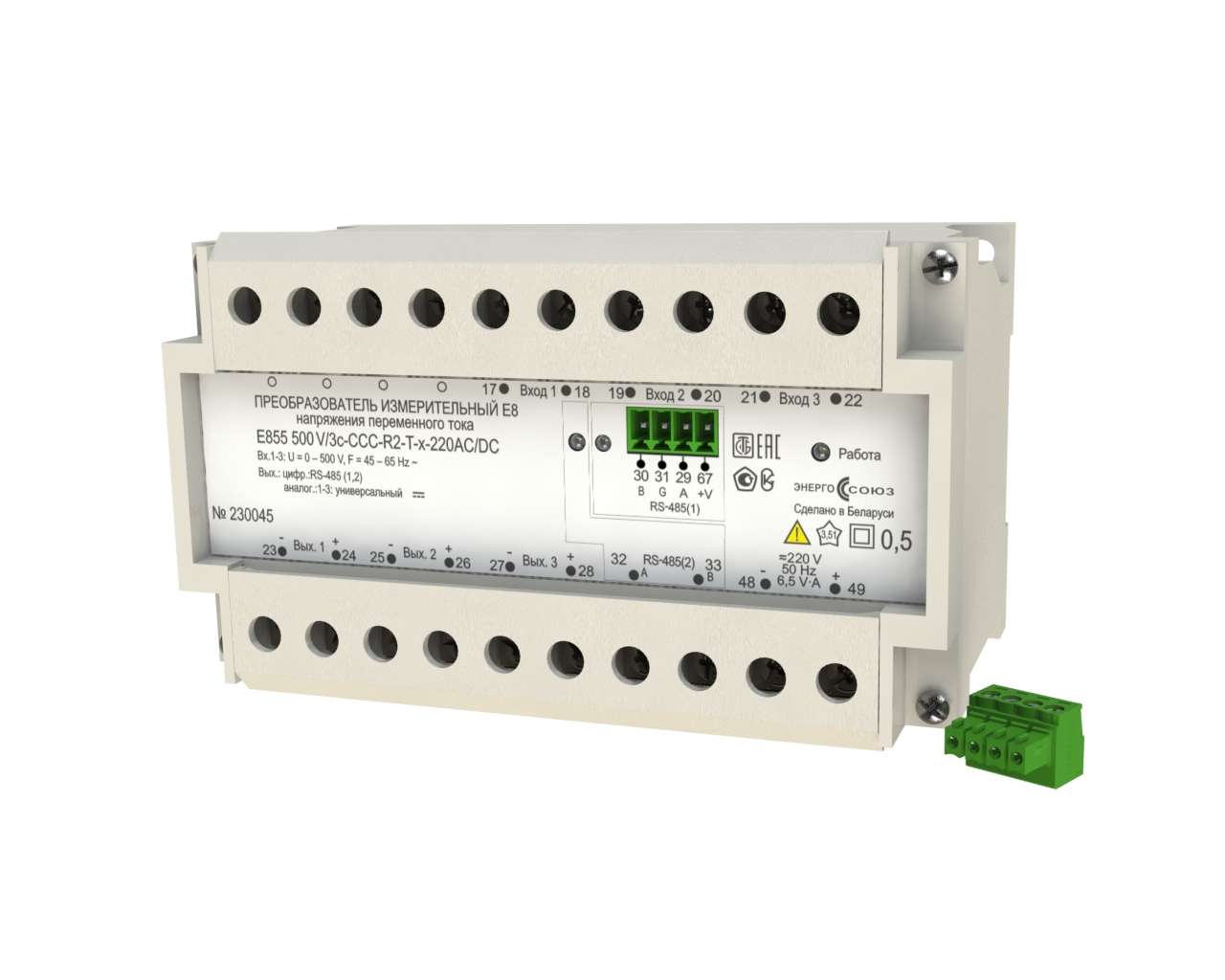

20-контактный	M20	132×81×72 (1.00)	любое значение из 1, 2, 3, 3n(9)	любое значение из 0, 1, 2, 3 (в корпусе М20 аналоговый выход может быть универсальным)	любое значение из 0, 1, 2	однострочное и трехстрочное	Modbus RTU МЭК-101(10)	+	220AC/DC(8) 24DC	Рис. Б.1_М20 Рис. Б.2_М20
Примечания: CH — количество входов (каналов измерений); AO — количество аналоговых выходов; RS — количество интерфейсов RS-485; E8DU — возможность подключения внешнего показывающего устройства Е8DU; Поддерживаемые протоколы обмена при наличии цифровых интерфейсов; RTC — возможность наличия часов реального времени; Номинальное значение напряжения питания может быть в диапазоне от 100 до 240 V; При питании от измерительной цепи диапазон входного сигнала по напряжению может быть только от 60 %·Umax до 100 %·Umax, например 75 – 125 V, 150 – 250 V; 3n — три канала с объединенной нейтралью. МЭК-101 – протокол обмена ГОСТ Р МЭК 60870-5-101;

Схема кода условного обозначения преобразователей измерительных Е855

В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра. Пример такого кода указан ниже.

Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (DIN‑35) для корпусов Е20 и ЕВ20, наличие E8DU, коэффициент трансформации первичного преобразователя.

Диапазон преобразования входного сигнала от 0 до Uном, кроме преобразователей с питанием от измерительной цепи. По отдельному заказу возможно исполнение с диапазоном не от нуля, в таком случае указать диапазон, например 75 – 125 V.

Примеры кодов условного обозначения преобразователей измерительных напряжения переменного тока Е855, имеющих следующие характеристики:

а) входной сигнал 0 – 250 V, один измерительный канал, один выходной аналоговый сигнал 4 – 20 mA, питание прибора от сети ~220 V, корпус прибора М6:

E855 250V/1c-2-х-х-х-220AC, М6

б) входной сигнал 75 – 125 V, один измерительный канал, один выходной аналоговый сигнал 0 – 5 mA, один порт RS-485, питание прибора от измерительной цепи, корпус прибора Е20:

E855 75…125V/1c-1-R1-IC, Е20

в) входной сигнал 0 – 400 V, три измерительных канала, три выходных аналоговый сигнала 4 – 20 mA, питание прибора от сети ~220 V, корпус прибора Е20:

E855 400V/3c-222-220AC, Е20

г) входной сигнал 0 – √3·250V (250 V — фазное напряжение), три измерительных канала с объединённой нейтралью, один интерфейс RS-485, питание прибора от сети 220AC/DC, корпус прибора М20:

E855 √3·250V/3n-R1-220AC/DC, M20

Для корпуса ЕВ20 второй порт (код R2 в параметре «Интерфейсы RS-485») предназначен только для внешнего показывающего устройства.

Внешние показывающие устройства E8DU

Е8DU 25-G-5DC
126x51x30 mm

E8DU 3Е
98x98x138 mm

E8DU 3P
120x120x138 mm

Внешнее показывающее устройство Е8DU 25-G-5DC имеет индикацию только зелёного цвета. Питание осуществляется непосредственно от прибора (напряжением постоянного тока 5 V). Длина проводов подключения для показывающего устройства Е8DU 25-G-5DC поставляемых в комплекте составляет 3 m. По заказу потребителя может быть увеличено до 100 m, при этом питание Е8DU 25-G-5DC должно осуществляется от дополнительного источника питания, заказываемого отдельно.

Внешние показывающие устройства Е8DU 3Е и Е8DU 3Р могут быть подключены к измерительному преобразователю в корпусе М20. Устройства имеют различные исполнения в соответствии с кодом условного обозначения. Провода для подключения в комплекте не поставляются.

Схема кода условного обозначения внешних показывающих устройств Е8DU 3Е, Е8DU 3Р

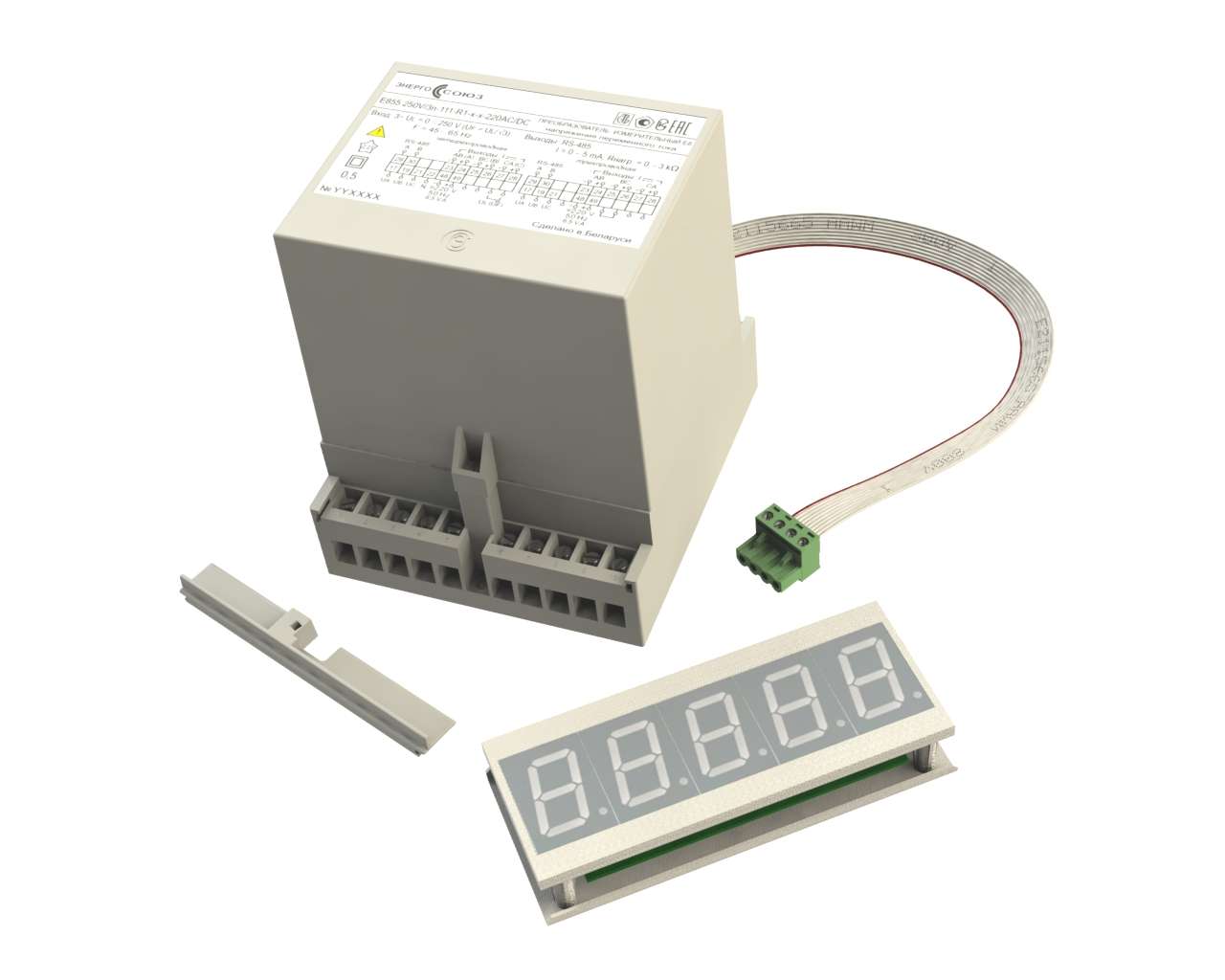

Пример кода условного обозначения преобразователя измерительного напряжения переменного тока Е855 с внешним показывающим устройством Е8DU 25-G-5DC, имеющего входной сигнал 0 – 125 V, один измерительный канал, один выходной аналоговый сигнал 4 – 20 mA, порт RS-485, порт для внешнего показывающего устройства, питание прибора от сети ~220 V, коэффициент трансформации Ктн = 10000/100, корпус прибора ЕВ20, внешнее показывающее устройство Е8DU 25-G-5DC:

E855 125V/1c-2-R2-220AC, ЕВ20, 10000/100, Е8DU 25-G-5DC

Пример кода условного обозначения преобразователя измерительного напряжения переменного тока Е855 с внешним показывающим устройством Е8DU 3P, имеющего входной сигнал напряжения переменного тока 0 – 250 V, три измерительных канала, три аналоговых выхода 4 – 20 mA, два порта RS-485, питание прибора универсальное ~/=220 V, корпус прибора М20, внешнее трехстрочное показывающее устройство с габаритами 120х120х138 mm и индикацией каждой строки соответственно желтого, зеленного и красного цветов, питание индикации универсальное ~/=220 V:

E855 250V/3c-222-R2-220AC/DC, М20, Е8DU 3P-YGR-220AC/DC
