Преобразователи измерительные Е856 применяются для преобразования входного сигнала постоянного тока. По умолчанию преобразователи измеряют среднее значение постоянного тока I. По отдельному заказу, возможно изготовление преобразователей для измерения среднеквадратического значения постоянного тока Irms (только для приборов c однополярным входным сигналом).
Преобразователи измерительные предназначены для:
- линейного преобразования входного сигнала постоянного тока в цифровой код и передачи результатов преобразования по интерфейсу RS-485;
- линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока или напряжения;
- отображения результатов измерения на внешнем показывающем устройстве Е8DU 25-G-5DC.
Подключение преобразователей измерительных производится непосредственно, от наружных шунтов или от первичных преобразователей.
Настройка приборов возможна по интерфейсу RS-485.
Таблица Е856.1 – Основные характеристики преобразователей измерительных
| Отображение информации | |
| Светодиодная индикация | Режимы работы для приборов в корпусе М8:
В корпусах Е20, ЕВ20 индикация отсутствует. |
| Внешние показывающие устройства | Е8DU 25-G-5DC, связь осуществляется по интерфейсу RS-485 (протокол «Энерго-Союз») |
| Внешние интерфейсы | |
| RS-485 | Количество: до 1 шт. Протокол: Modbus RTU. Скорость передачи данных: 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s. Максимальная длина кабеля 1200 m. |
| Порт Е8DU | Количество: до 1 шт. Интерфейс: RS-485. Протокол: «Энерго-Союз». Максимальная длина кабеля 100 m (при питании Е8DU 25-G-5DC от дополнительного источника питания) |
| Телеизмерение | |
| Количество каналов | До 2 шт. |
| Основная приведенная погрешность |
|
| Диапазон преобразования тока входного сигнала |
|
| Диапазон преобразования напряжения входного сигнала (при подключении к наружному шунту) |
|
| Примечание 1: Возможно изготовление на любой диапазон a – b или a – c – b, где: c = (a + b)/2; 0.8*N ≤ (b - a) ≤ 2*N; N = max{|a|, |b|}; 2 mA ≤ |N| ≤ 50 mA или 50 mV ≤ |N| ≤ 250 mV; a — нижнее значение диапазона измерений входного сигнала; b — верхнее значение диапазона измерений входного сигнала, являющаяся номинальным значением входного сигнала; N — нормирующее значение входного сигнала; a – b — общий вид однополярного диапазона; a – c – b — общий вид двуполярного диапазона. |
|
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания |
| Дискретные входы | |
| Отсутствуют | |
| Дискретные выходы (реле уставки) | |
| Отсутствуют | |
| Аналоговые выходы | |
| Количество аналоговых выходов | До 3 шт. |
| Диапазон изменения выходного сигнала |
|
| Время установления выходного аналогового сигнала | Не более 500 ms (не более 5 ms по отдельному заказу) |
| Питание | |
| Универсальное питание АС/DC | Напряжения переменного (частотой 50, 60 Hz) тока от 85 до 264 V или напряжения постоянного тока от 100 V до 300 V (номинальное значение в диапазоне от 100 до 240 V) |
| Напряжение переменного тока АС | Напряжение переменного тока (частотой 50, 60 Hz), номинальное значение в диапазоне от 100 до 240 V, предельное отклонение напряжения питания от номинального значения ±10 % |
| Напряжение постоянного тока 24DC | Напряжение постоянного тока от 18 до 36 V с номинальным значением 24 V |
| Потребляемая мощность | |
| От цепи питания | Не более 10 V·A (в зависимости от периферии, см. руководство эксплуатации) |
| От цепи входного сигнала | Не более 0.05 W для каждого канала (в зависимости от номинального значения входного сигнала, см. руководство эксплуатации) |
| Условия эксплуатации | |
| Температура окружающего воздуха | От минус 40 °С до плюс 55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С) |
| Степень защиты корпуса | IP20 |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Cм. в таблице Е856.2 |
| Масса | Cм. в таблице Е856.2 |
| Степень защиты корпуса | IP20 |
| Способы крепления | |
| Установка на DIN-рейку | В корпусе M8 установка производится на DIN‑рейку (DIN‑35), с помощью крепления, имеющегося на задней стенке корпуса. Для корпусов Е20, ЕB20 установка производится с помощью крепления на DIN‑рейку (DIN‑35), заказываемого отдельно |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет с даты изготовления |
| Средний срок службы | Не менее 30 лет |
Таблица Е856.2 – Корпуса преобразователей измерительных и допустимые опции.(1)
| Внешний вид корпуса | Тип корпуса | Габаритные размеры, mm (масса, kg) |
CH(2) | AO(3) | RS(4) | E8DU(5) | Питание прибора | Схема подключения | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 8-контактный |

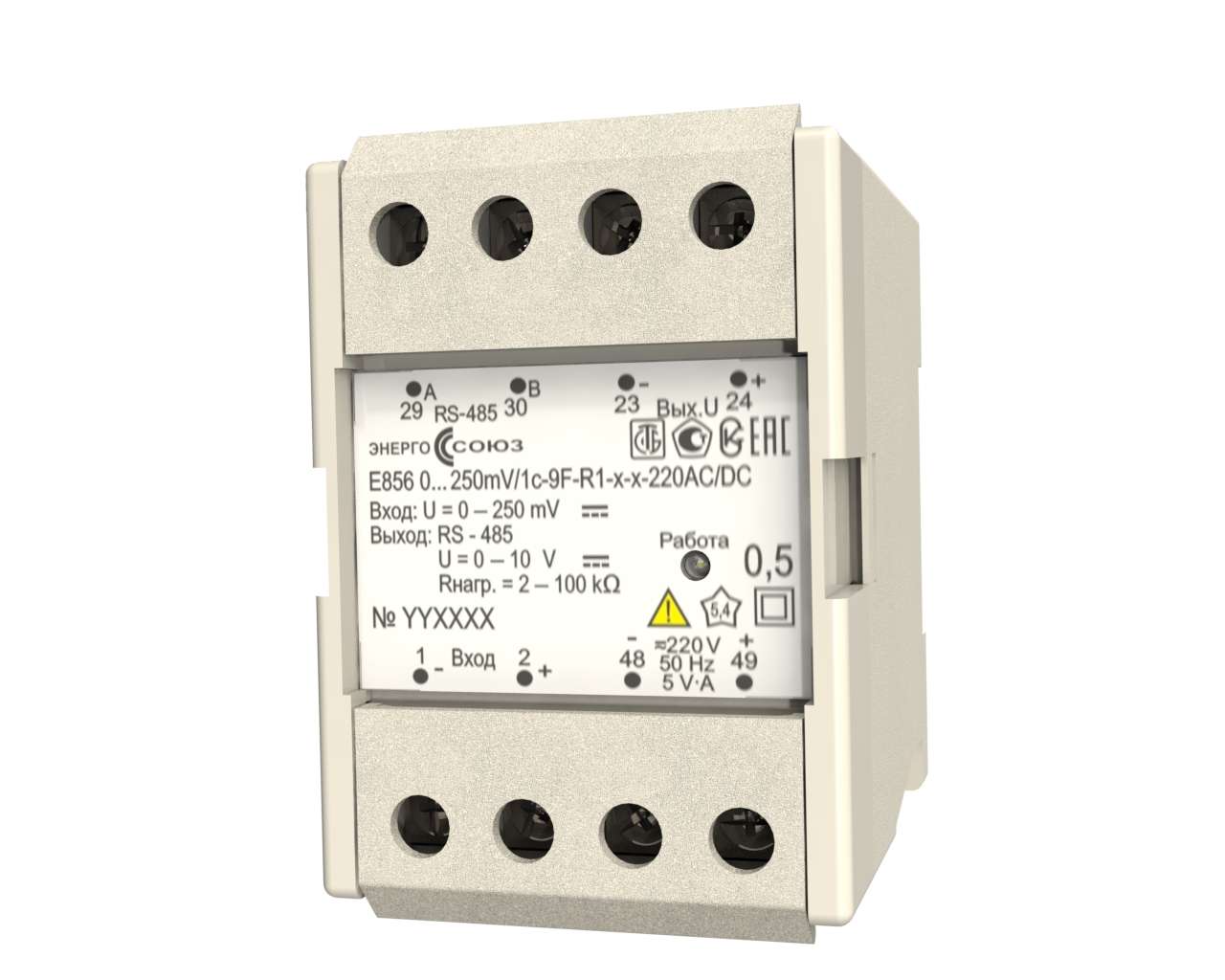

М8 |  55×81×72 (0.55) |
1 | 1 | - | - | 220AC/DC(6) 220AC(6) 24DC |
Рис. Б.1 | ||||
| 1 | - | 1 | - | Рис. Б.1 | ||||||||
| 1 | 1 | 1 | - | Рис. Б.1 | ||||||||
 20-контактный малый |

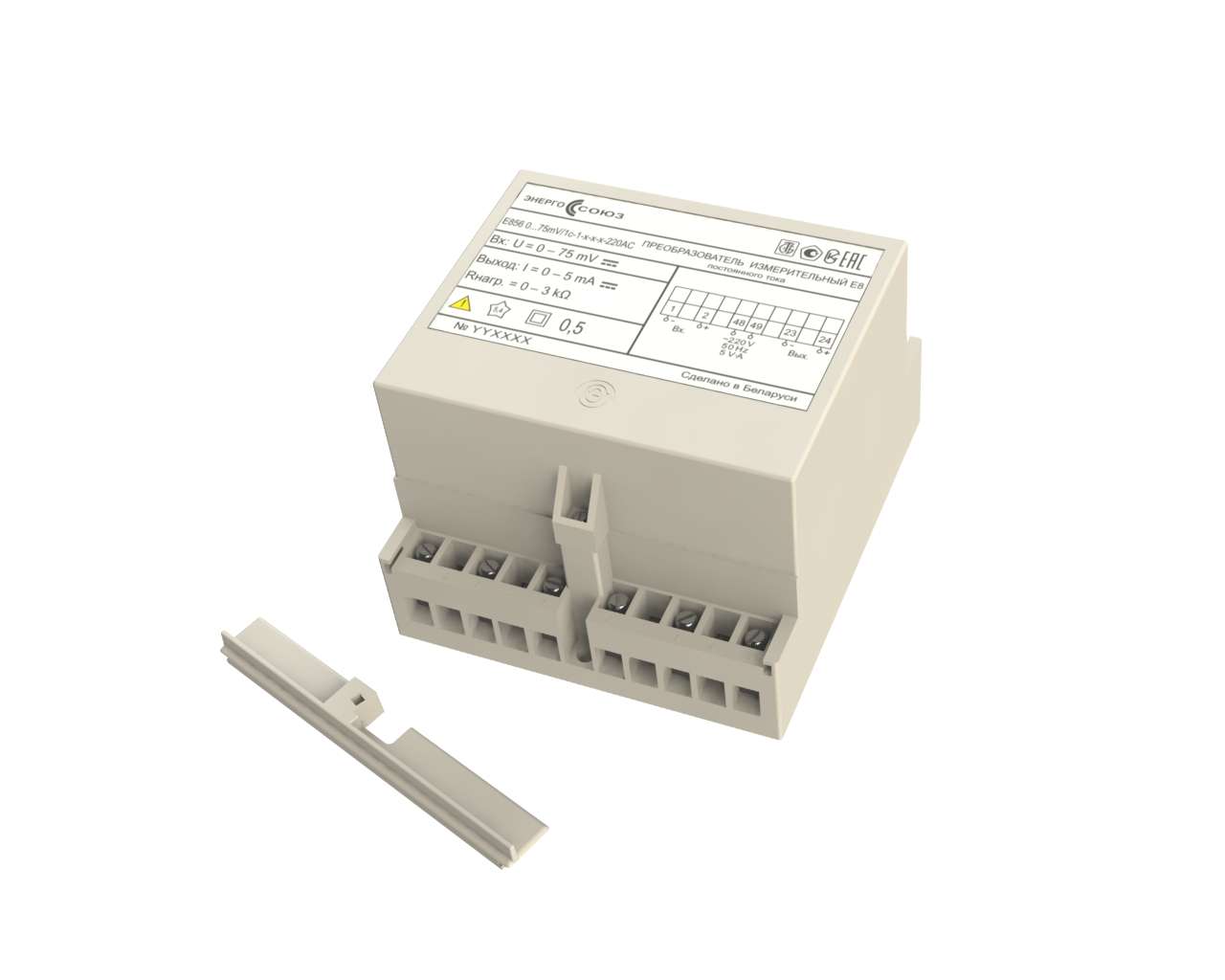

Е20 |  110×125×80 (1.50) |
1 | 1 | - | - | Рис. Б.2а | |||||
| 1 | 2 | - | - | Рис. Б.2б | ||||||||
| 2 | 2 | - | - | Рис. Б.3а | ||||||||
| 1 | - | 1 | - | Рис. Б.3б | ||||||||
| 1 | 1 | 1 | - | Рис. Б.4а | ||||||||
 20-контактный высокий |
ЕВ20 |  110×125×132 (1.50) |
1 | 3 | - | - | Рис. Б.4б | |||||
| 1 | - | 1 | 1 | Рис. Б.5 | ||||||||
| 1 | 1 | 1 | 1 | Рис. Б.5 | ||||||||
Примечания:
|
||||||||||||
Схема кода условного обозначения преобразователей измерительных Е856
В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра. Пример такого кода указан ниже.
Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (DIN‑35) для корпусов Е20 и ЕВ20, наличие E8DU, коэффициент преобразования, измерение среднеквадратичного значения (код RMS).
Примеры кодов условного обозначения преобразователей измерительных постоянного тока Е856:
а) вход 0 – 5 mA, один измерительный канал, один аналоговый выход 4 – 20 mA, питание прибора от сети ~220 V, корпус прибора М8:
E856 0…5mA/1c-2-х-х-х-220AC, М8
б) вход 0 – 75 mV, один измерительный канал, один аналоговый выход 4 – 20 mA c быстродействием 5 ms, питание прибора от сети ~220 V, корпус прибора М8:
E856 0…75mV/1c-2F-220AC, М8
в) вход 4 – 20 mA, два измерительных канала, два аналоговых выхода 4 – 20 mA, питание прибора от сети ~220 V, корпус прибора Е20 с креплением на DIN-рейку:
E856 4…20mA/2c-22-220AC, Е20, DIN-35
г) вход 0 – 75 mV, один измерительный канал, один аналоговый выход 4 – 20 mA, питание прибора от сети ~220 V, корпус прибора Е20, измерение среднеквадратического значения:
E856 0…75mV/1c-2-220AC, Е20, RMS
Для корпуса ЕВ20 второй порт (код R2 в параметре «Интерфейсы RS-485») предназначен только для внешнего показывающего устройства Е8DU 25-G-5DC.

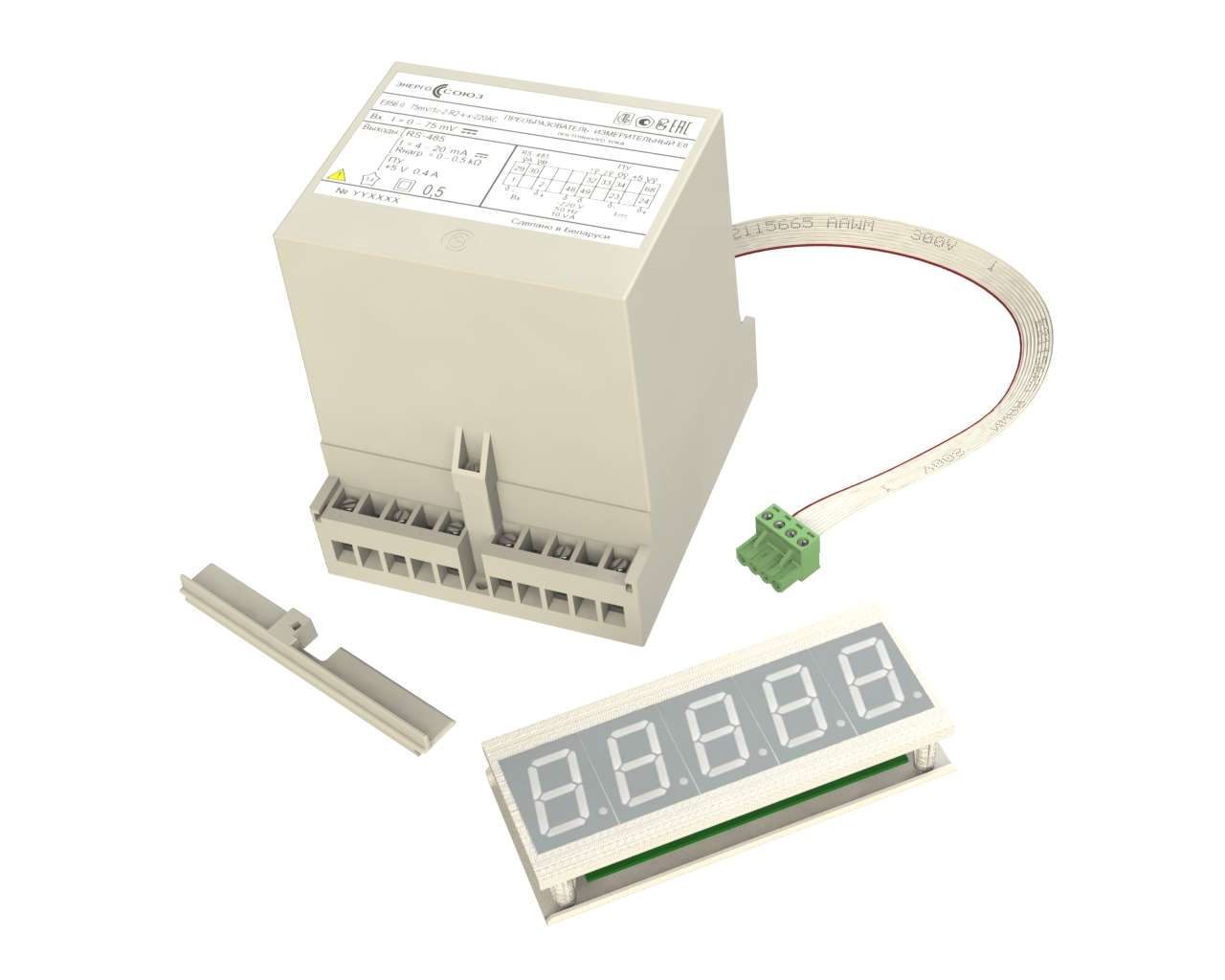

Внешнее показывающее устройство Е8DU 25-G-5DC
Е8DU 25-G-5DC126x51x30 mm
Внешнее показывающее устройство Е8DU 25-G-5DC имеет индикацию только зелёного цвета. Питание осуществляется непосредственно от прибора (напряжением постоянного тока 5 V). Длина проводов подключения для показывающего устройства Е8DU 25-G-5DC поставляемых в комплекте составляет 3 m. По заказу потребителя может быть увеличено до 100 m, при этом питание Е8DU 25-G-5DC должно осуществляется от дополнительного источника питания, заказываемого отдельно.
Пример кода условного обозначения преобразователя измерительного напряжения постоянного тока Е856 с внешним показывающим устройством Е8DU 25-G-5DC, имеющего входной сигнал 0 – 75 mV, один измерительный канал, один аналоговый выход 4 – 20 mA, порт RS-485, порт для внешнего показывающего устройства, питание прибора от сети ~220 V, корпус прибора ЕВ20, внешнее показывающее устройство с индикацией зеленого цвета:
E856 0…75mV/1c-2-R2-220AC, ЕВ20, Е8DU 25-G-5DC
