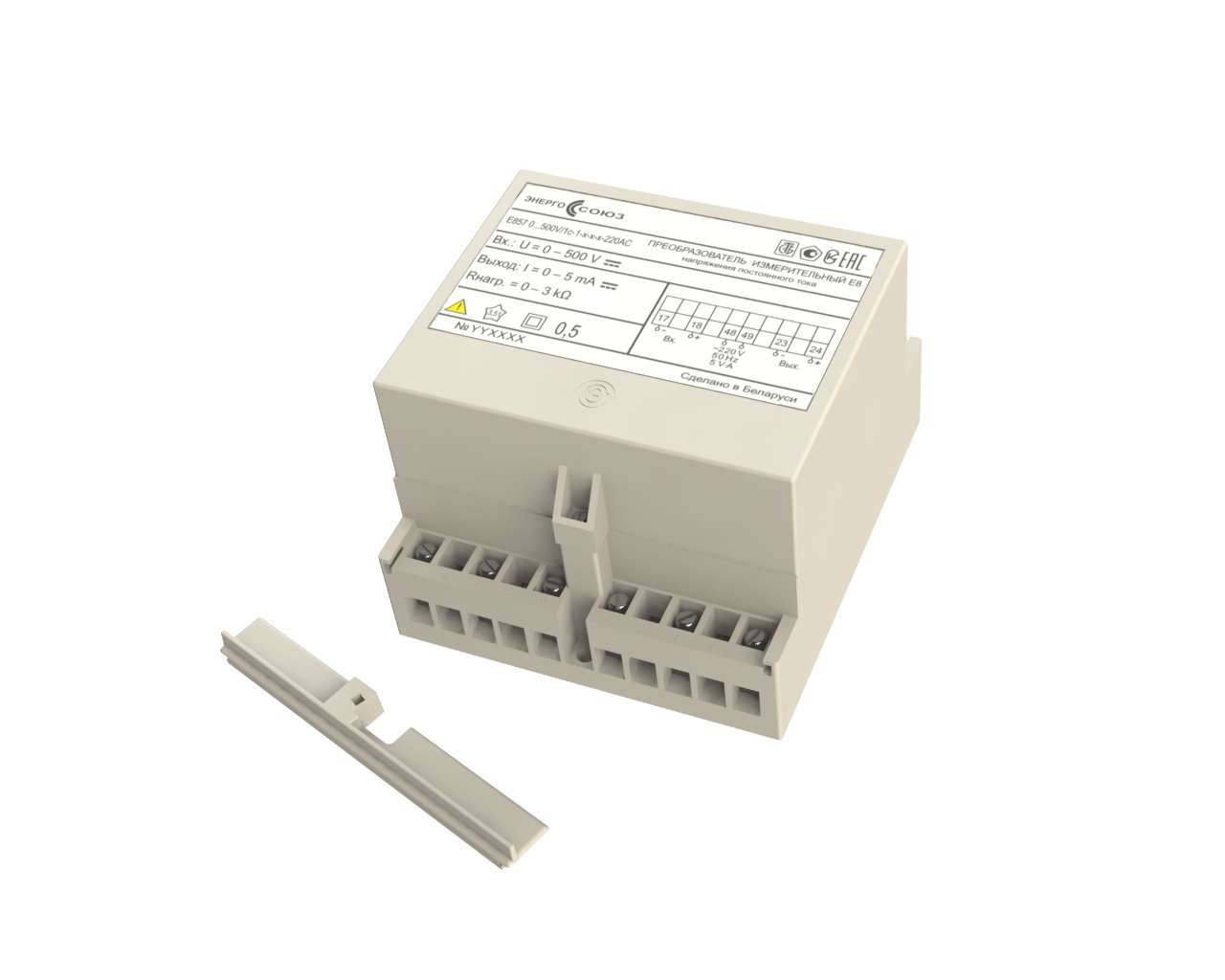

Е857 — преобразователи измерительные напряжения постоянного тока

Преобразователи измерительные Е857 применяются для контроля напряжений в электрических цепях постоянного тока. По умолчанию преобразователи измеряют среднее значение напряжения постоянного тока U. По отдельному заказу, возможно изготовление преобразователей для измерения среднеквадратического значение напряжения постоянного тока Urms (только для приборов c однополярным входным сигналом).

Преобразователи измерительные предназначены для:

• линейного преобразования входного сигнала напряжения постоянного тока в цифровой код и передачи результатов преобразования по интерфейсу RS-485;
• линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока или напряжения;
• отображения результатов измерения на внешнем показывающем устройстве Е8DU 25-G-5DC.

Подключение преобразователей измерительных производится непосредственно или от внешних преобразователей.

Настройка приборов возможна по интерфейсу RS-485.

Таблица Е857.1 – Основные характеристики преобразователей измерительных.

Таблица Е857.2 – Корпуса преобразователей измерительных и допустимые опции.⁽¹⁾

Внешний вид корпуса	Код корпуса	Габаритные размеры, mm (масса, kg)	CH(2)	AO(3)	RS(4)	E8DU(5)	Питание прибора	Схема подключения
8-контактный	М8	55×81×72 (0.55)	1	1	-	-	220AC/DC(6) 220AC(6) 24DC	Рис. Б.1
			1	-	1	-		Рис. Б.1
			1	1	1	-		Рис. Б.1
20-контактный малый	Е20	110×125×80 (1.50)	1	1	-	-		Рис. Б.2а
			1	2	-	-		Рис. Б.2б
			2	2	-	-		Рис. Б.3а
			1	-	1	-		Рис. Б.3б
			1	1	1	-		Рис. Б.4а
20-контактный высокий	ЕВ20	110×125×132 (1.50)	1	3	-	-		Рис. Б.4б
			1	-	1	1		Рис. Б.5
			1	1	1	1		Рис. Б.5
Примечания: По умолчанию, одноканальные преобразователи (при отсутствии порта внешнего показывающего устройства Е8DU), изготавливаются в корпусе М8, а при дополнительном уточнении в заказе — могут быть изготовлены в корпусах Е20; CH — количество входных каналов; AO — количество аналоговых выходов; RS — количество интерфейсов RS-485 (протокол обмена Modbus RTU); E8DU — количество портов внешнего показывающего устройства; Номинальное значение напряжения питания может быть в диапазоне от 100 до 240 V.

Схема кода условного обозначения преобразователей измерительных Е857

В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра. Пример такого кода указан ниже.

Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (DIN‑35) для корпусов Е20 и ЕВ20, наличие E8DU, коэффициент преобразования, измерение среднеквадратичного значения (код RMS).

Примеры кодов условного обозначения преобразователей измерительных напряжения постоянного тока Е857:

а) вход 0 – 250 V, один измерительный канал, один аналоговый выход 4 – 20 mA, питание прибора от сети ~220 V, корпус прибора М8:

E857 0…250V/1c-2-х-х-х-220AC, М8

б) вход 0 – 400 V, один измерительный канал, один аналоговый выход 4 – 20 mA c быстродействием 5 ms, питание прибора от сети ~220 V, корпус прибора М8:

E857 0…400V/1c-2F-220AC, М8

в) вход 0 – 400 V, два измерительных канала, два аналоговых выхода 4 – 20 mA, питание прибора от сети ~220 V, корпус прибора Е20 с креплением на DIN-рейку:

E857 0…400V/2c-22-220AC, Е20, DIN-35

г) вход 0 – 250 V, один измерительный канал, один аналоговый выход 4 – 20 mA, питание прибора от сети ~220 V, корпус прибора Е20, измерение среднеквадратического значения напряжения:

E857 0…250V/1c-2-220AC, Е20, RMS

Для корпуса ЕВ20 второй порт (код R2 в параметре «Интерфейсы RS-485») предназначен только для внешнего показывающего устройства Е8DU 25-G-5DC.

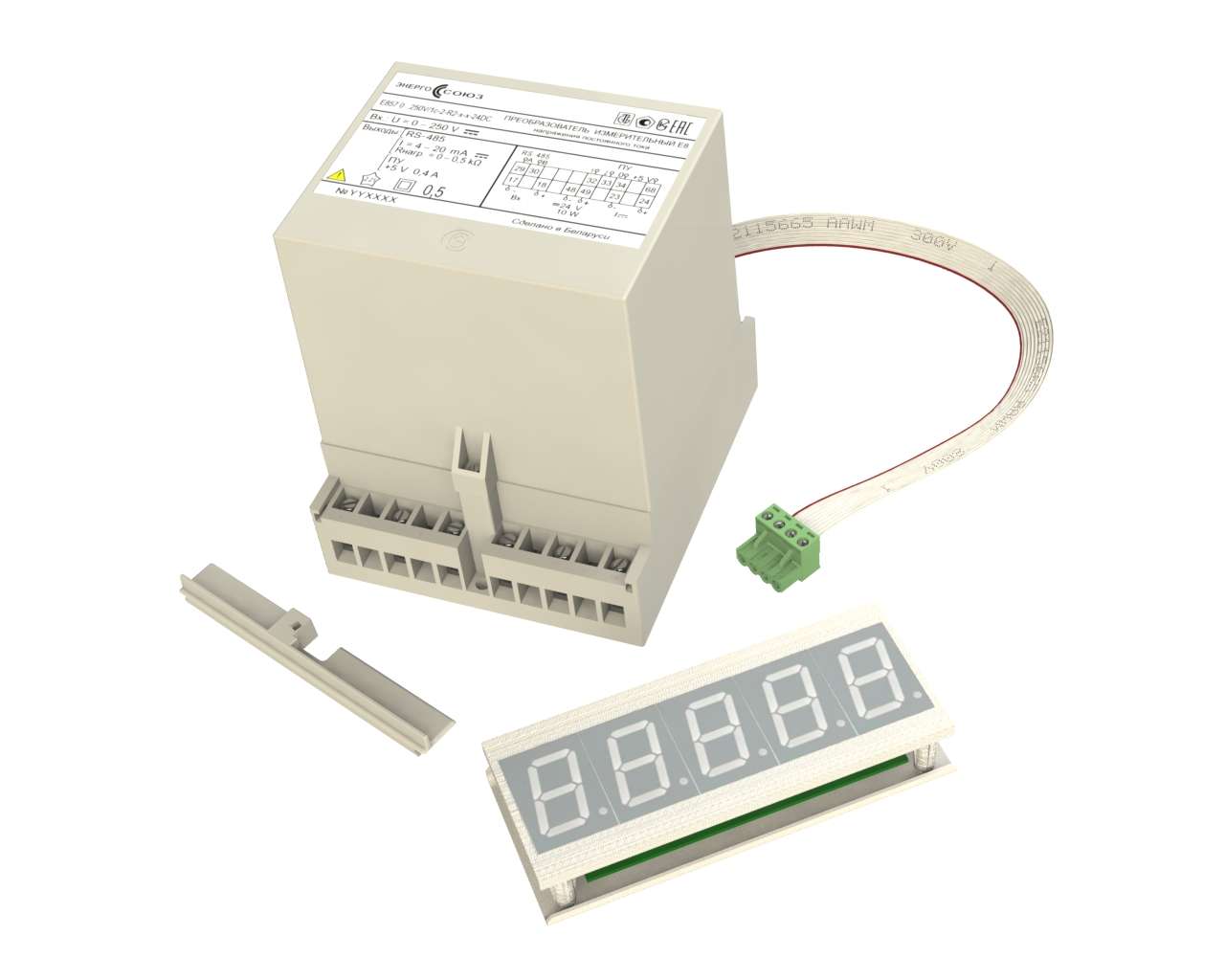

Внешнее показывающее устройство Е8DU 25-G-5DC

Е8DU 25-G-5DC
126x51x30 mm

Внешнее показывающее устройство Е8DU 25-G-5DC имеет индикацию только зелёного цвета. Питание осуществляется непосредственно от прибора (напряжением постоянного тока 5 V). Длина проводов подключения для показывающего устройства Е8DU 25-G-5DC поставляемых в комплекте составляет 3 m. По заказу потребителя может быть увеличено до 100 m, при этом питание Е8DU 25-G-5DC должно осуществляется от дополнительного источника питания, заказываемого отдельно.

Пример кода условного обозначения преобразователя измерительного напряжения постоянного тока Е857 с внешним показывающим устройством Е8DU 25-G-5DC, имеющего входной сигнал 0 – 30 V, один измерительный канал, один аналоговый выход 4 – 20 mA, порт RS-485, порт для внешнего показывающего устройства, питание прибора от сети ~220 V, корпус прибора ЕВ20, внешнее показывающее устройство с индикацией зеленого цвета:

E857 0…30V/1c-2-R2-220AC, ЕВ20, Е8DU 25-G-5DC
