Е858 — преобразователи измерительные частоты переменного тока

Преобразователи измерительные Е858 применяются для контроля частоты в электрических сетях переменного тока.

Преобразователи измерительные предназначены для:

• линейного преобразования частоты переменного тока в цифровой код и передачи результатов преобразования по интерфейсу RS-485;
• преобразования входного сигнала в унифицированный выходной сигнал постоянного тока;
• отображения результатов измерения на внешнем показывающем устройстве Е8DU 25-G-5DC.

Настройка приборов возможна по интерфейсу RS-485.

Таблица Е858.1 – Основные характеристики преобразователей измерительных.

Таблица Е858.2 – Корпуса преобразователей измерительных и допустимые опции.⁽¹⁾

Внешний вид корпуса	Тип корпуса	Габаритные размеры, mm (масса, kg)	CH(2)	AO(3)	RS(4)	E8DU(5)	Питание	Схема подключения

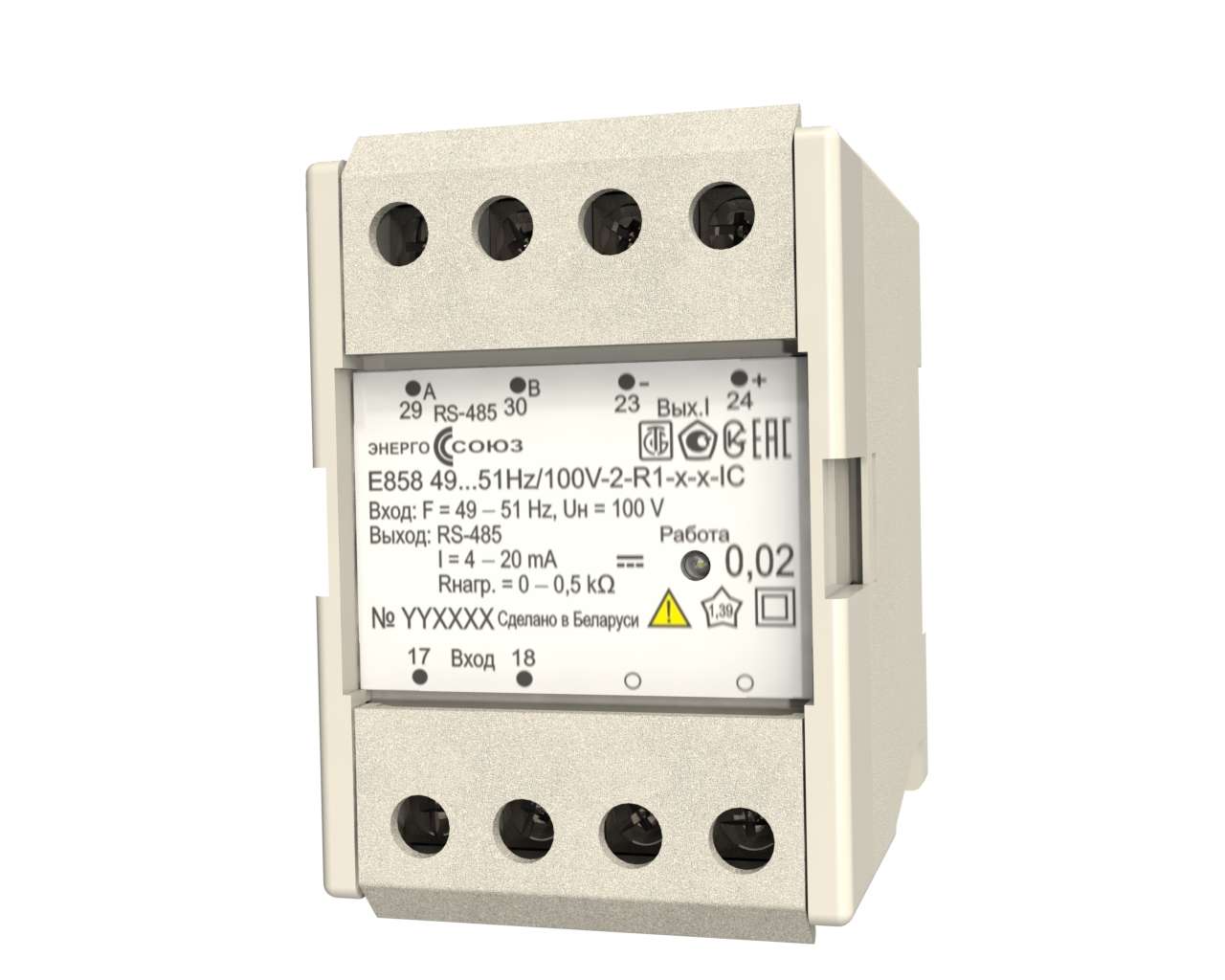

8-контактный	М8	55×81×72 (0.55)	1	1	-	-	220AC/DC(6) 220AC(6) 24DC IC(7)	Рис. Б.1
			1	-	1	-		Рис. Б.1
			1	1	1	-		Рис. Б.1

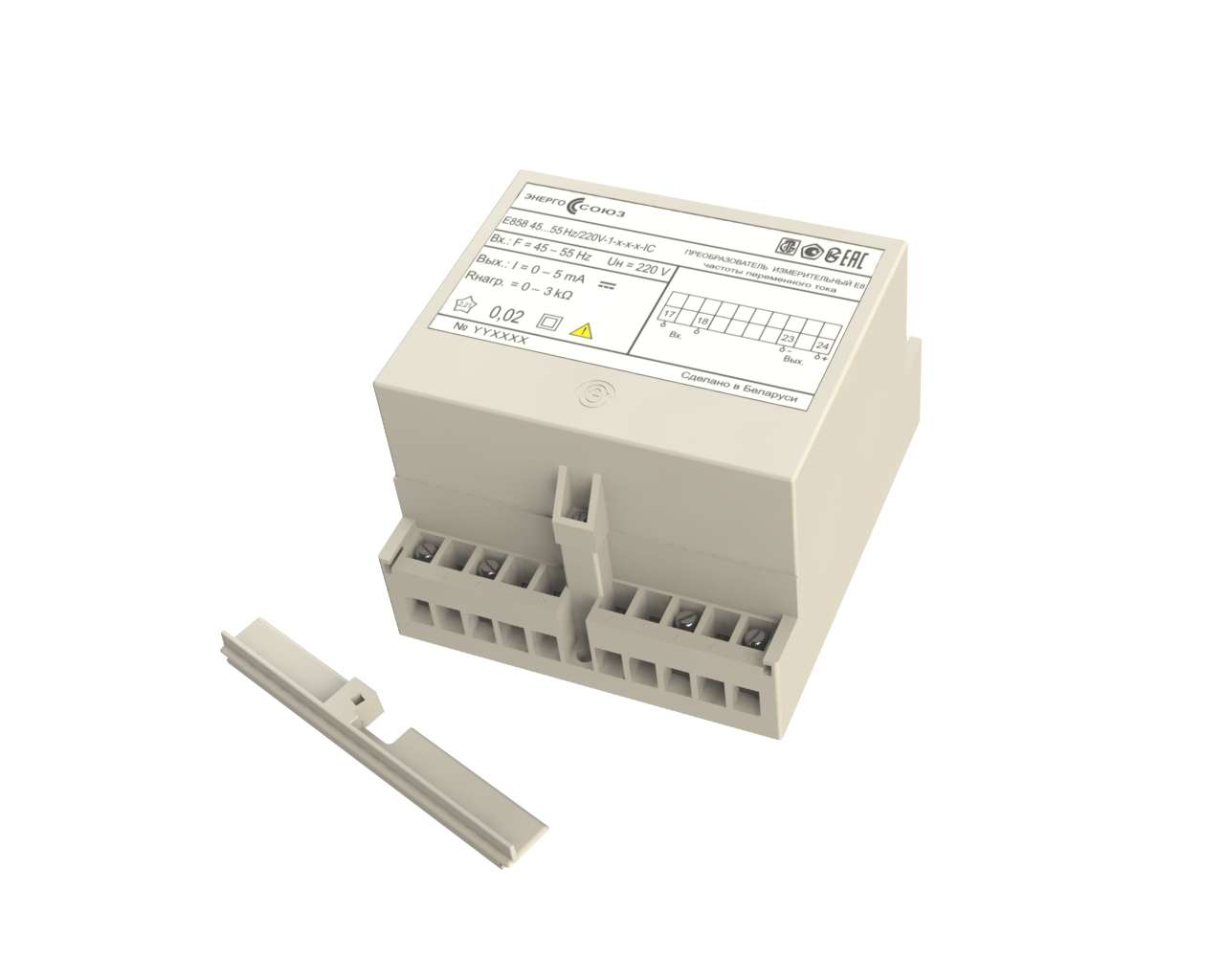

20-контактный малый	Е20	110×125×80 (1.50)	1	1	-	-		Рис. Б.2
			1	-	1	-		Рис. Б.2
			1	1	1	-		Рис. Б.2
20-контактный высокий	ЕВ20	110×125×132 (1.50)	1	1	-	1		Рис. Б.2
			1	-	1	1		Рис. Б.2
			1	1	1	1		Рис. Б.2
Примечания: По умолчанию, одноканальные преобразователи (при отсутствии порта внешнего показывающего устройства Е8DU), изготавливаются в корпусе М8, а при дополнительном уточнении в заказе — могут быть изготовлены в корпусах Е20; CH — количество входных каналов; AO — количество аналоговых выходов; RS — количество интерфейсов RS-485 (протокол обмена Modbus RTU); E8DU — количество портов внешнего показывающего устройства; Номинальное значение напряжения питания может быть в диапазоне от 100 до 240 V; При питании от измерительной цепи диапазон входного сигнала по напряжению может быть только от 80 %·Uном до 120 %·Uном, например: 80 – 120 V, 176 – 264 V.

Схема кода условного обозначения преобразователей измерительных Е858

В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра. Пример такого кода указан ниже.

Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (DIN‑35) для корпусов Е20 и ЕВ20, наличие E8DU.

Примеры кодов условного обозначения преобразователей измерительных частоты переменного тока Е858, имеющих следующие характеристики:

а) входной сигнал 45 – 55 Hz, 100 V, один выходной аналоговый сигнал 4 – 20 mA, питание прибора от сети ~220 V, корпус М8:
E858 45…55Hz/100V-2-х-х-х-220AC, М8

б) входной сигнал 49 – 51 Hz, 220 V, один выходной аналоговый сигнал 0 – 5 mA, один порт RS-485, питание прибора от измерительной цепи, корпус М8:
E858 49…51Hz/220V-1-R1-IC, М8

в) входной сигнал 45 – 55 Hz, 220 V, один выходных аналоговый сигнал 4 – 20 mA, питание прибора от сети ~220 V, корпус Е20:
E858 45…55Hz/220V-2-220AC, E20

Для корпуса ЕВ20 второй порт (код R2 в параметре «Интерфейсы RS-485») предназначен только для внешнего показывающего устройства Е8DU 25-G-5DC.

Внешнее показывающее устройство Е8DU 25-G-5DC

Е8DU 25-G-5DC
126x51x30 mm

Внешнее показывающее устройство Е8DU 25-G-5DC имеет индикацию только зелёного цвета. Питание осуществляется непосредственно от прибора (напряжением постоянного тока 5 V). Длина проводов подключения для показывающего устройства Е8DU 25-G-5DC поставляемых в комплекте составляет 3 m. По заказу потребителя может быть увеличено до 100 m, при этом питание Е8DU 25-G-5DC должно осуществляется от дополнительного источника питания, заказываемого отдельно.

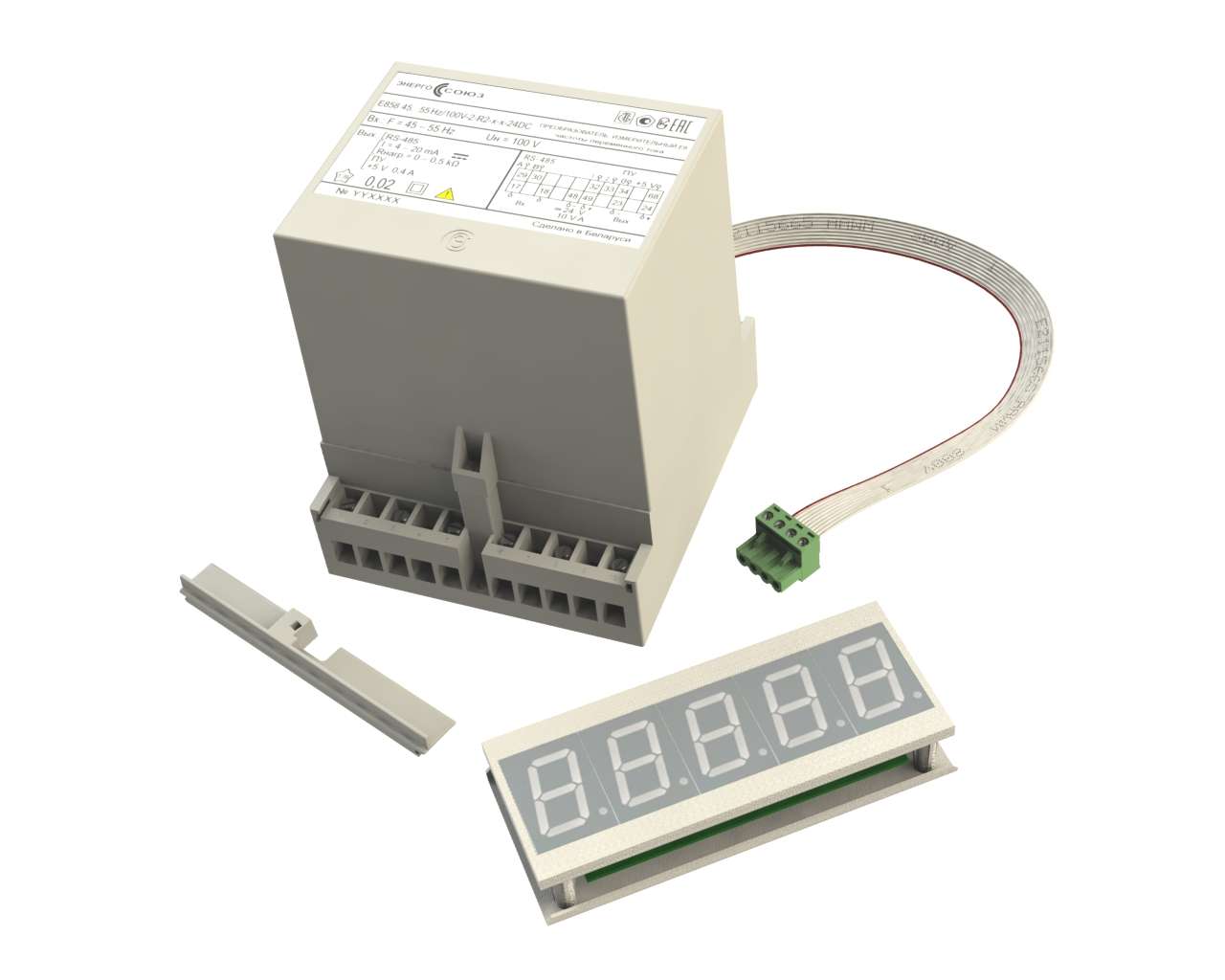

Пример кода условного обозначения преобразователя измерительного частоты переменного тока Е858 с внешним показывающим устройством Е8DU 25-G-5DC, имеющего входной сигнал 45 – 55 Hz, 220 V, один выходных аналоговый сигнал 4 – 20 mA, 1 порт RS-485 и 1 порт для подключения внешнего показывающего устройства Е8DU 25-G-5DC, питание прибора от сети ~220 V, корпус прибора ЕВ20, внешнее показывающее устройство с индикацией зеленого цвета:
E858 45…55Hz/220V-2-R2-220AC, EB20, Е8DU 25-G-5DC
