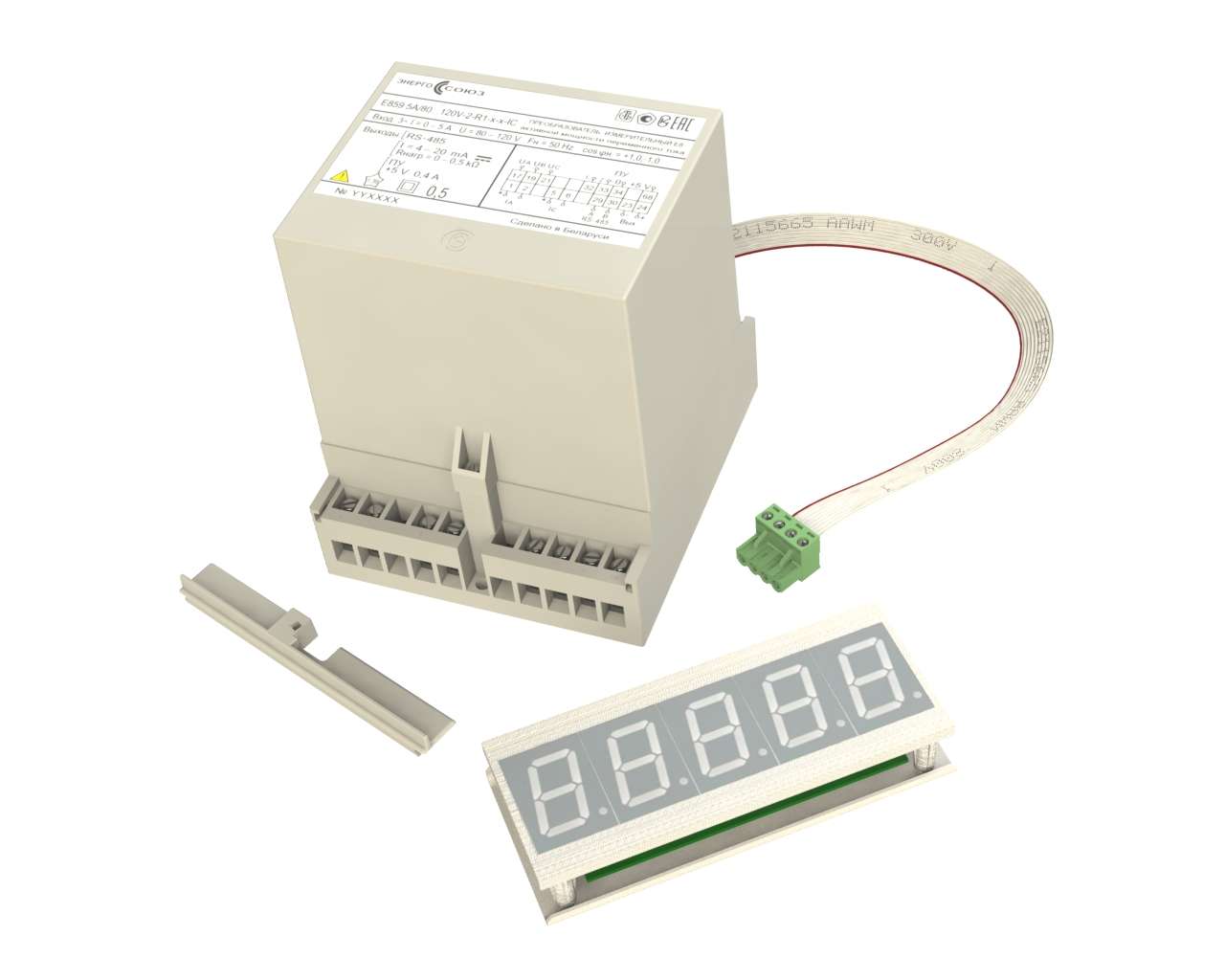

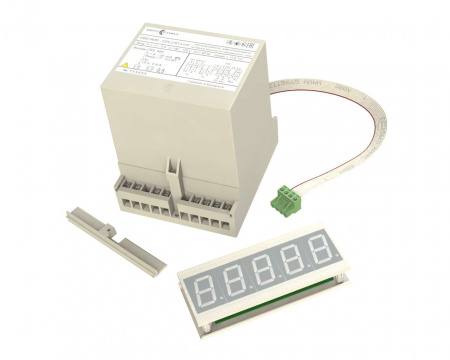

Е859 — преобразователи измерительные активной мощности трехфазного тока

Преобразователи измерительные предназначены для:

• линейного преобразования активной мощности трехфазных трехпроводных цепей переменного тока в цифровой код и передачи результатов преобразования по интерфейсу RS-485;
• преобразования входного сигнала в унифицированный выходной сигнал постоянного тока или напряжения постоянного тока;
• отображения результатов измерения на внешнем показывающем устройстве Е8DU 25-G-5DC.

Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы напряжения и (или) тока.

Настройка приборов возможна по интерфейсу RS-485.

Таблица Е859.1 – Основные характеристики преобразователей измерительных.

Таблица Е859.2 – Корпуса преобразователей измерительных и допустимые опции.

Внешний вид корпуса	Тип корпуса	Габаритные размеры, mm (масса, kg)	AO(1)	RS(2)	E8DU(3)	Питание прибора	Схема подключения

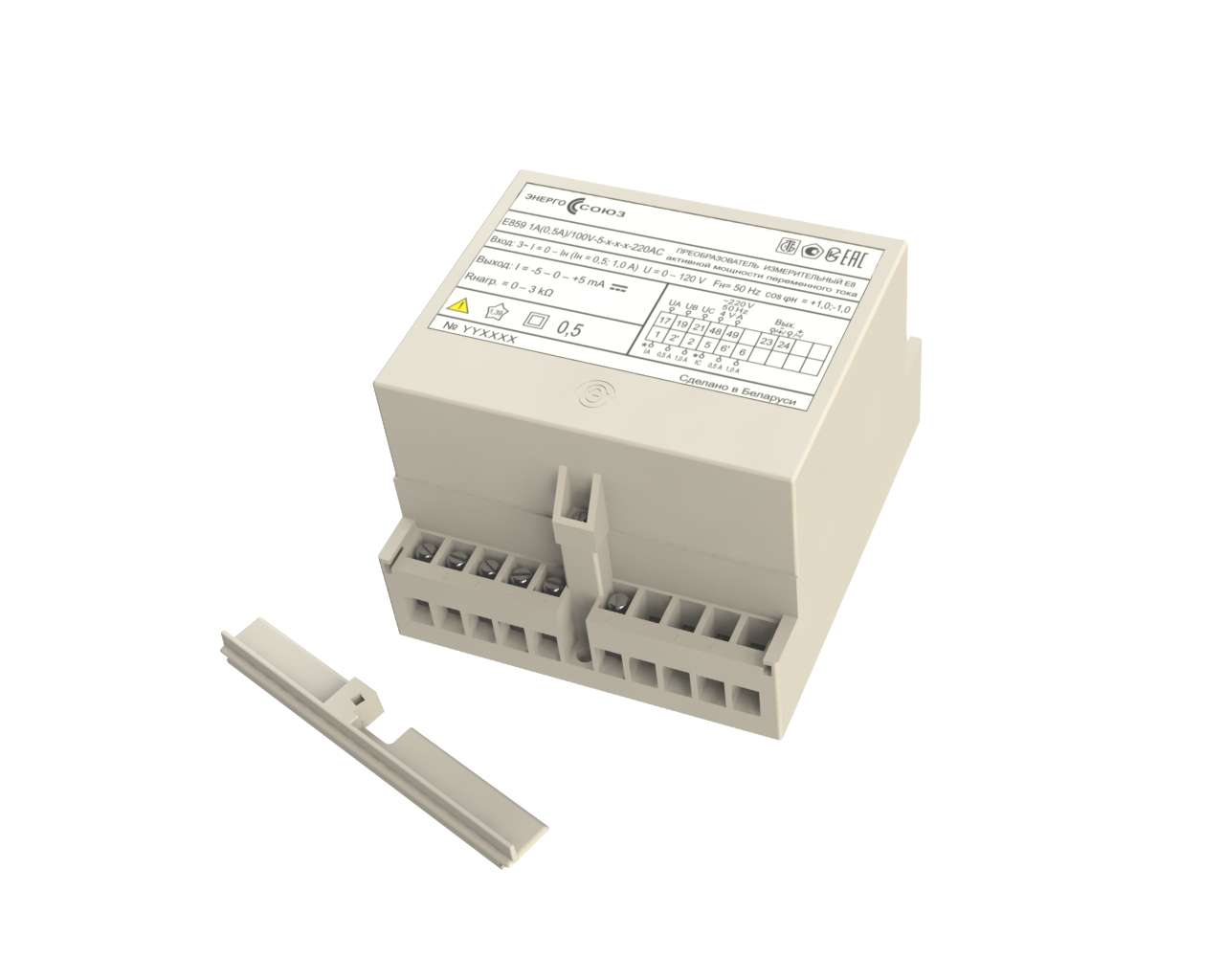

20-контактный малый	Е20	110×125×80 (1.50)	1	-	-	220AC(4) IC(5)	Рис. Б.1а
			-	1	-		Рис. Б.1б
			1	1	-		Рис. Б.2
20-контактный высокий	ЕВ20	110×125×132 (1.50)	1	-	-	220AC/DC(4) 24DC	Рис. Б.3
			-	1	-		Рис. Б.3
			1	1	-		Рис. Б.3
			-	1	1	220AC/DC(4) 220AC(4) 24DC IC(5)	Рис. Б.3
			1	1	1		Рис. Б.3
Примечания: AO — количество аналоговых выходов; RS — количество интерфейсов RS-485 (протокол обмена Modbus RTU); E8DU — количество портов внешнего показывающего устройства; Номинальное значение напряжения питания может быть в диапазоне от 100 до 240 V; При питании от измерительной цепи диапазон входного сигнала по напряжению может быть только от 80 %·Uном до 120 %·Uном, например: 80 – 120 V, 176 – 264 V.

Схема кода условного обозначения преобразователей измерительных Е859

В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра. Пример такого кода указан ниже.

Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (DIN‑35), коэффициент трансформации по току и (или) напряжению, наличие E8DU.

Примеры кодов условного обозначения преобразователей измерительных активной мощности переменного тока Е859, имеющих следующие характеристики:

а) номинальное значение входного сигнала переменного тока 5 А и дополнительный полупредел 2.5 А, номинальное значение напряжения переменного тока 100 V, один аналоговый выход 4 – 20 mA, питание прибора от сети ~220 V, коэффициент трансформации Ктт = 100/5:

E859 5A(2.5А)/100V-2-х-х-х-220AC, Е20, 100/5

б) номинальное значение входного сигнала переменного тока 5 А, номинальное значение напряжения переменного тока 100 V, один аналоговый выход 0 – 5 mA, один порт RS-485, питание прибора универсальное ~/=220 V, корпус прибора ЕВ20, коэффициент трансформации Ктн = 10000/100:

E859 5A/100V-1-R1-220AC/DC, ЕВ20, 10000/100

Для корпуса ЕВ20 второй порт (код R2 в параметре «Интерфейсы RS-485») предназначен только для внешнего показывающего устройства Е8DU 25-G-5DC.

Внешнее показывающее устройство Е8DU 25-G-5DC

Е8DU 25-G-5DC
126x51x30 mm

Внешнее показывающее устройство Е8DU 25-G-5DC имеет индикацию только зелёного цвета. Питание осуществляется непосредственно от прибора (напряжением постоянного тока 5 V). Длина проводов подключения для показывающего устройства Е8DU 25-G-5DC поставляемых в комплекте составляет 3 m. По заказу потребителя может быть увеличено до 100 m, при этом питание Е8DU 25-G-5DC должно осуществляется от дополнительного источника питания, заказываемого отдельно.

Пример кода условного обозначения преобразователя измерительного активной мощности переменного тока Е859 с внешним показывающим устройством Е8DU 25-G-5DC, имеющего номинальное значение входного сигнала переменного тока 1 А, номинальное значение напряжения переменного тока 100 V, один аналоговый выход 4 – 20 mA, порт RS-485, порт внешнего показывающего устройства, питание прибора от сети ~220 V, корпус прибора ЕВ20, внешнее показывающее устройство с индикацией зеленого цвета:

E859 1A/100V-2-R2-220AC, ЕВ20, Е8DU 25-G-5DC
