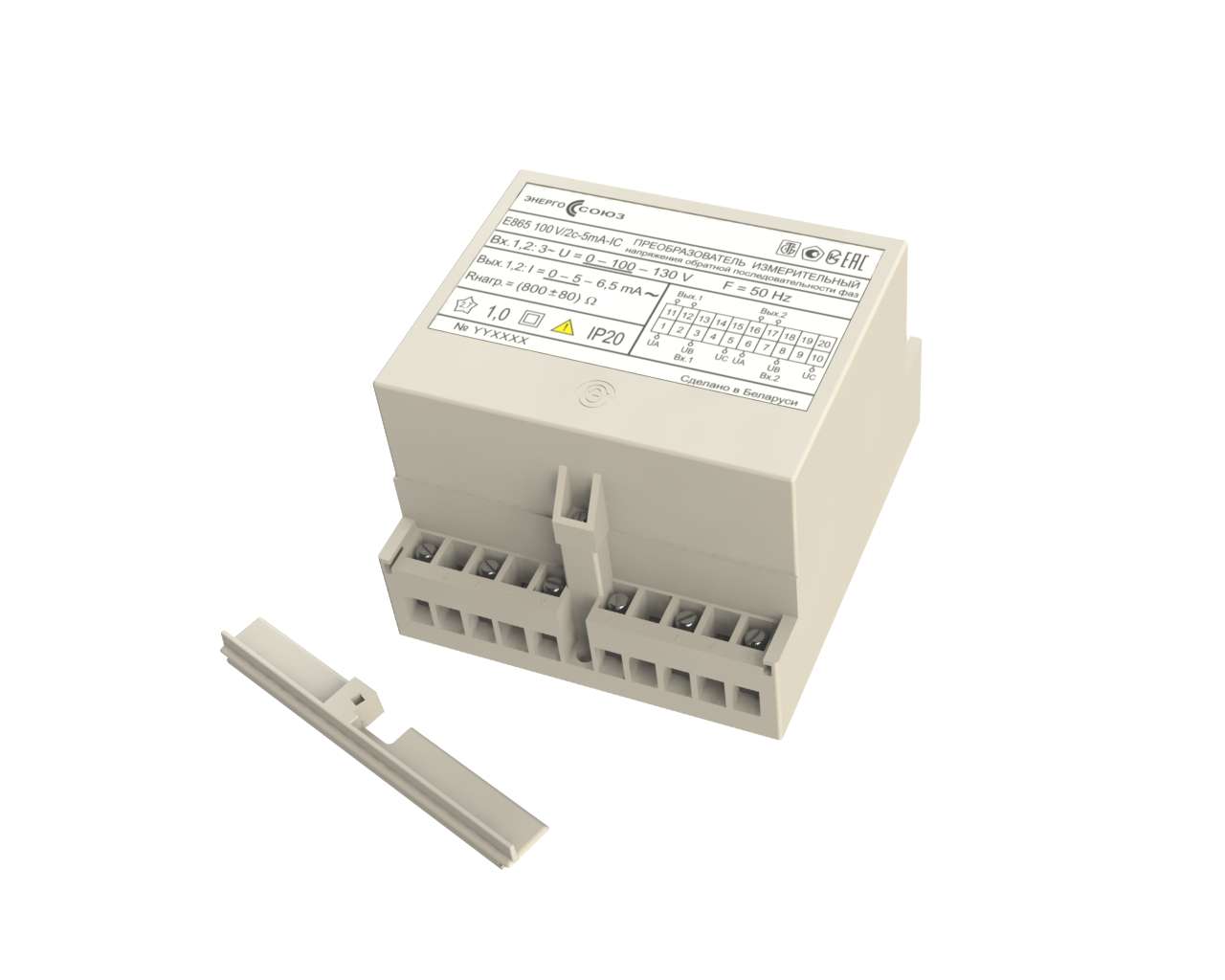

Предназначены для линейного преобразования напряжения обратной последовательности фаз трехфазного тока в унифицированный выходной сигнал переменного тока.
По числу и виду преобразуемых электрических величин преобразователи измерительные являются двухканальным.
По связи между входными и выходными цепями преобразователи измерительные относятся к преобразователям без гальванической связи. Преобразователи измерительные обеспечивают также гальваническое разделение входных цепей между собой и выходных цепей между собой.
Таблица Е865.1 – Основные характеристики преобразователей измерительных.
| Телеизмерение | |
| Количество каналов измерения | 2 шт. |
| Основная приведенная погрешность | ±1.0 % |
| Номинальное значение напряжения входного сигнала (Uном) | 100 V |
| Диапазон преобразования напряжения входного сигнала |
|
| Номинальное значение частоты входного сигнала | 50 Hz |
| Диапазон изменения частоты входного сигнала | 49.5 – 50.5 Hz |
| Гальваническая развязка | Между корпусом и цепями входов, выходов |
| Длительная максимальная перегрузка по входному напряжению | 1.2·Uном, не более 2 h |
| Кратковременная максимальная перегрузка по входному сигналу для преобразователей напряжения | 1.5·Uном, не более 0.5 s |
| Аналоговые выходы | |
| Количество аналоговых выходов | 2 шт. |
| Диапазон изменения выходного сигнала: |
|
| Сопротивления нагрузки | (800 ± 80) Ω |
| Время установления выходного аналогового сигнала | Не нормируется |
| Питание | |
| Питание от ИЦ | |
| Потребляемая мощность | |
| В рабочем режиме | Не более 2.0 V·A (по каждому каналу) |
| Условия эксплуатации | |
| Температура окружающего воздуха | От минус 40 °С до плюс 55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С) |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Не более 110x125x80 mm |
| Масса | Не более 0.6 kg |
| Степень защиты корпуса | IP20 |
| Способы крепления | |
| Установка на DIN-рейку | Установка производится с помощью крепления на DIN‑рейку (DIN‑35), заказываемого отдельно |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет с даты изготовления |
| Средний срок службы | Не менее 30 лет |
Схема кода условного обозначения преобразователя измерительного Е865
Пример кода условного обозначения преобразователя измерительного обратной последовательности фаз Е865:
Е865 100V/2с-5mA-IC, Е20
