Е 9527ЭС — преобразователи измерительные переменного тока и напряжения переменного тока

Предназначены для линейного преобразования переменного тока в рабочем режиме в электрический сигнал переменного тока (Е 9527/1ЭС, Е 9527/2ЭС, Е 9527/12ЭС, Е 9527/16ЭС, Е 9527/17ЭС, Е 9527/20ЭС, Е 9527/21ЭС, Е 9527/35ЭС), линейного преобразования переменного тока в режиме перегрузки в электрический сигнал переменного тока (Е 9527/4ЭС, Е 9527/5ЭС, Е 9527/6ЭС, Е 9527/7ЭС), линейного преобразования переменного тока в рабочем режиме и в режиме перегрузки в электрический сигнал переменного тока (Е 9527/14ЭС, Е 9527/15ЭС, Е 9527/18ЭС, Е 9527/19ЭС, Е 9527/22ЭС, Е 9527/24ЭС), линейного преобразования напряжения переменного тока в рабочем режиме в электрический сигнал переменного тока (Е 9527/23ЭС), линейного преобразования напряжения переменного тока в рабочем режиме и в режиме перегрузки в электрический сигнал переменного тока (Е 9527/3ЭС, Е 9527/13ЭС, Е 9527/25ЭС, Е 9527/26ЭС, Е 9527/27ЭС, Е 9527/28ЭС, Е 9527/29ЭС).

Область применения: могут применяться для контроля токов и напряжений рабочих режимов и режимов перегрузки энергоемких объектов, осциллографирования их аварийных режимов.

По числу и виду преобразуемых сигналов преобразователи измерительные Е 9527/1ЭС, Е 9527/2ЭС являются одноканальными, преобразователи измерительные Е 9527/3ЭС – Е 9527/7ЭС, Е 9527/12ЭС – Е 9527/29ЭС, Е 9527/35ЭС — четырехканальными. По заказу потребителя четырехканальные преобразователи измерительные могут быть изготовлены на меньшее количество каналов.

Преобразователи измерительные относятся к преобразователям с гальваническим разделением входных и выходных цепей, также обеспечивают гальваническое разделение входных цепей между собой и выходных цепей между собой.

Таблица Е9527.1 – Характеристики входных и выходных сигналов.

Таблица Е9527.2 – Дополнительные характеристики преобразователей измерительных.

Таблица Е9527.3 – Корпуса преобразователей измерительных и допустимые опции.

Внешний вид корпуса	Тип корпуса	Габаритные размеры, mm (масса, kg)	Наименование	Количество каналов измерений(1)	Схема подключения

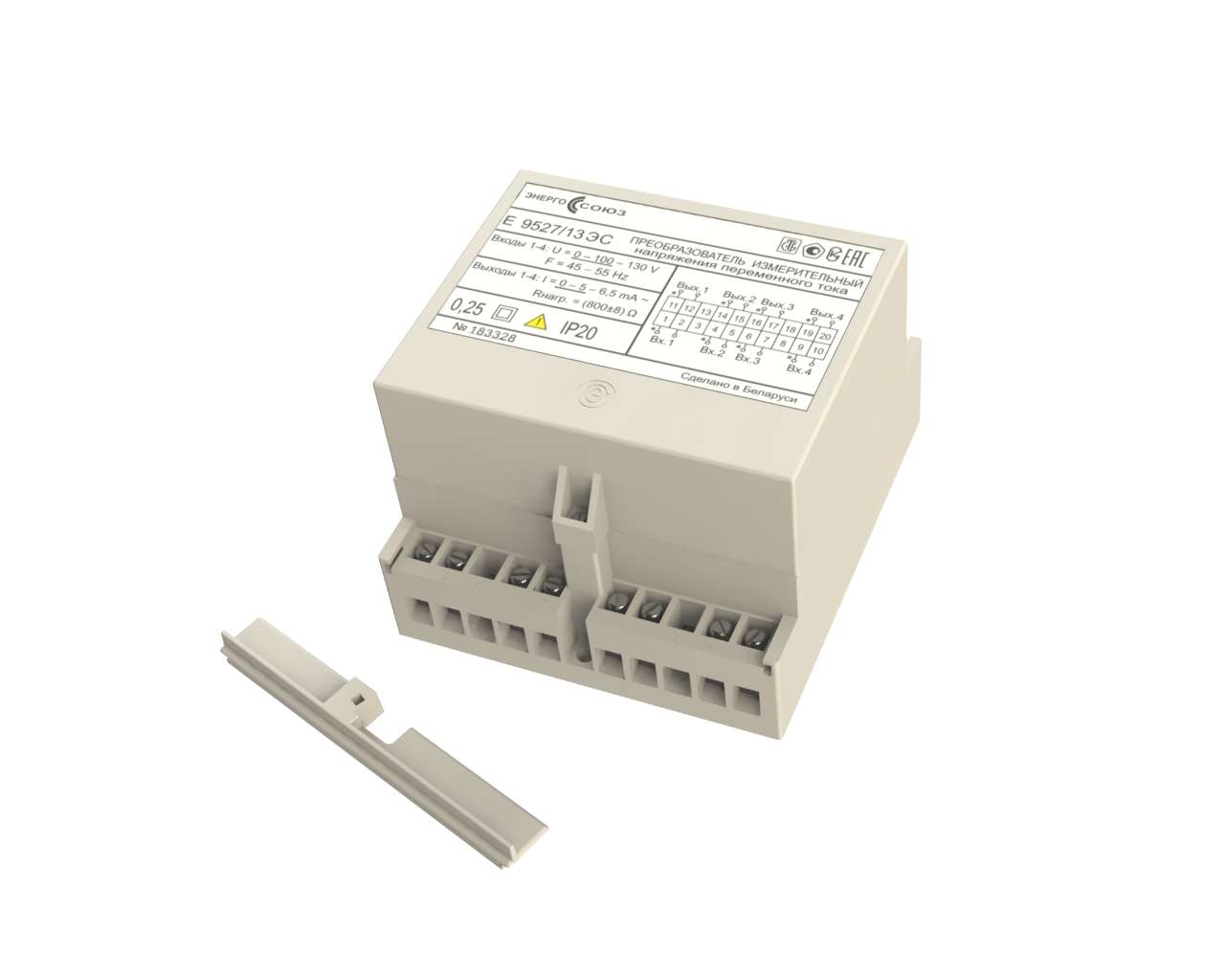

20-контактный малый	Е20	110×125×80 (1.4)	Е 9527/1ЭС Е 9527/2ЭС	1	Рис. 1
			Е 9527/3ЭС Е 9527/13ЭС Е 9527/27ЭС	4	Рис. 2

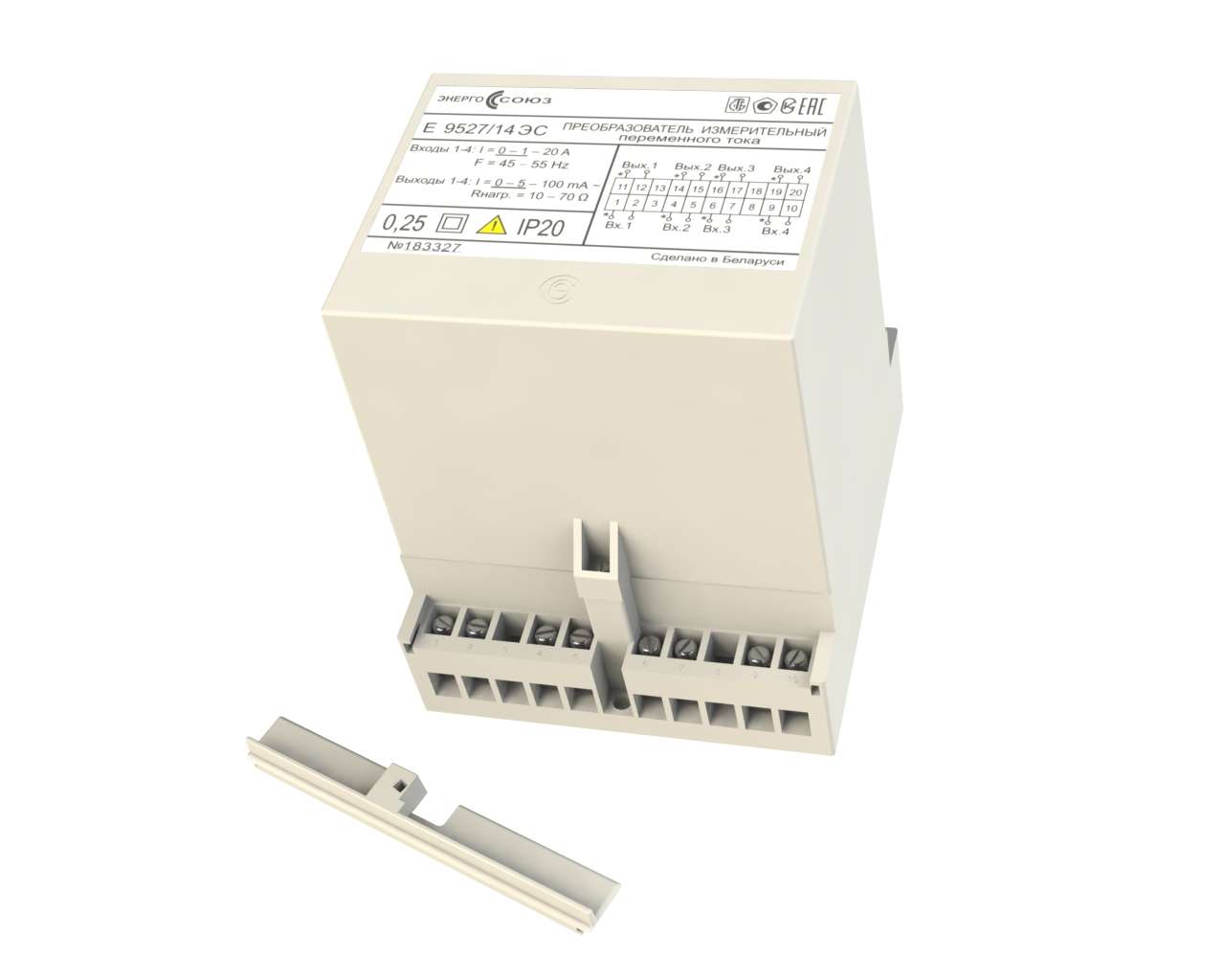

20-контактный высокий	ЕВ20	110×125×132 (1.4)	Е 9527/4ЭС – Е 9527/12ЭС Е 9527/14ЭС – Е 9527/21ЭС Е 9527/24ЭС	4	Рис. 3
			Е 9527/22ЭС	4	Рис. 4
			Е 9527/23ЭС	4	Рис. 5
			Е 9527/25ЭС Е 9527/26ЭС Е 9527/28ЭС Е 9527/29ЭС	4	Рис. 2
Примечания: Количество каналов измерений, указанное в таблице, изготавливается по умолчанию. Индивидуально, есть возможность изготовления от 1 до 4 каналов. В таком случае корпус, в котором будет изготовлен преобразователь измерительный согласовывается с заказчиком отдельно.

При заказе необходимо указывать тип и модификацию прибора, класс точности и при необходимости возможность крепления на DIN‑рейку (DIN‑35).

При заказе преобразователей измерительных Е 9527/22ЭС и Е 9527/23ЭС дополнительно необходимо указать номинальное значение входного сигнала.

Пример записи при заказе преобразователя измерительного переменного тока Е 9527ЭС, имеющего следующие характеристики: четыре канала с диапазонами измерений переменного тока 0 – 5 А в рабочем режиме и 5 – 100 А в режиме перегрузки, диапазоны изменений выходных сигналов переменного тока 0 – 5 мА в рабочем режиме и 5 – 100 мА в режиме перегрузки по каждому каналу, сопротивление нагрузки 10 – 70 Ω, класс точности 0.25, корпус прибора ЕВ20:

Е 9527/15ЭС ЕВ20
