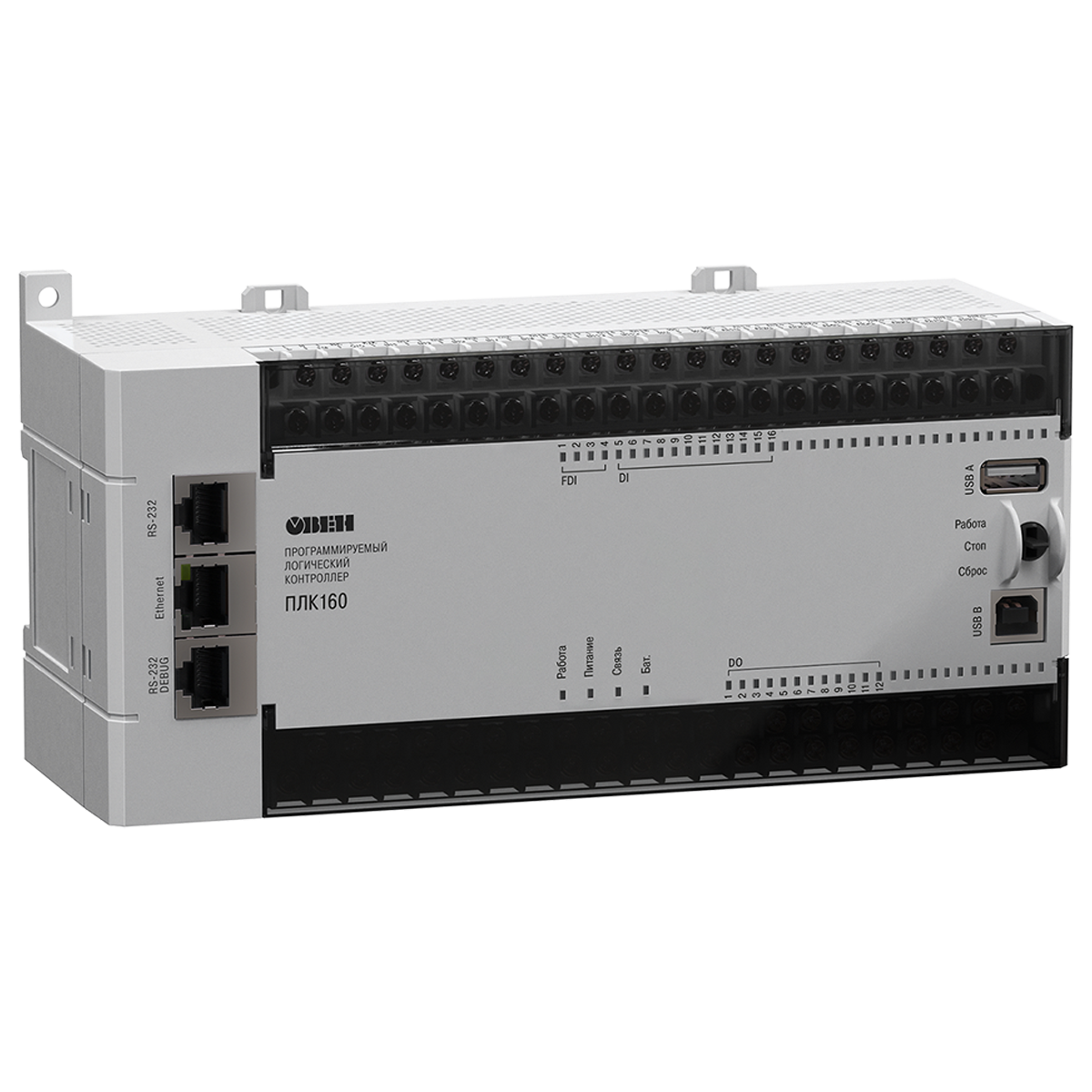

![ПЛК160 [М02] программируемый контроллер для средних систем](/upload/resize_cache/iblock/8b4/450_450_140cd750bba9870f18aada2478b24840a/1wavt1w1oygf2y5pj1nyf0aiemnptyg8.png "ПЛК160 [М02] программируемый контроллер для средних систем")
![ПЛК160 [М02] программируемый контроллер для средних систем](/upload/iblock/8b4/1wavt1w1oygf2y5pj1nyf0aiemnptyg8.png "ПЛК160 [М02] программируемый контроллер для средних систем")
ОВЕН ПЛК160 [М02] – линейка программируемых моноблочных контроллеров с дискретными и аналоговыми входами/выходами на борту для автоматизации средних систем.
Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.
Рекомендации к применению
Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- АСУ водоканалов
- линии по дерево- и металлообработке (распил, намотка и т.д.)
- Для управления пищеперерабатывающими и упаковочными аппаратами
- Для управления климатическим оборудованием
- Для автоматизации торгового оборудования
- В сфере производства строительных материалов
- Для управления малыми станками и механизмами
Преимущества ОВЕН ПЛК160 [М02]
- Наличие встроенных дискретных и аналоговых входов/выходов на борту.
- Скоростные входы для обработки энкодеров.
- Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
- Простое и удобное программирование в системе CODESYS V.2 через порты USB Device, Ethernet, RS-232 Debug.
- Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
- 3 последовательных порта (RS-232, RS-485):
- увеличение количества входов-выходов;
- управление частотными преобразователями;
- подключение панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
- Наличие двух исполнений по питанию (220 В и 24 В).
Схема применения ПЛК160 [M02]
![Схема применения ПЛК160 [M02]](https://owen.ru/uploads/168/spu-plk160-01_1.svg "Схема применения ПЛК160 [M02]")
Сравнительная таблица ПЛК160 и ПЛК160 [М02]
|
| ПЛК160 | ПЛК160 [М02] |
| Вычислительные ресурсы | ||
| Центральный процессор | RISC-процессор на базе ядра ARM-9, 32 разряда | RISC-процессор Texas Instruments Sitara AM1808 |
| Частота процессора | 180 МГц | 400 МГц |
| Объем энергонезависимой памяти | 4 Мб (Flash) | 6 Мб (Flash) |
| Объем Retain-памяти | до 16 кБайт (SDRAM) | 16 кБайт (MRAM) |
| Число циклов перезаписи | 50 000 | не ограничено |
| Внешние интерфейсы | ||
| USB-Host (подключение переферии и архивация на флеш-накопители) | Отсутствует | Есть |
| Питание +5 В в RS-232 | Отсутствует | Есть |
| Работа в мобильных сетях1 | SMS, CSD | SMS, CSD, GPRS |
| Быстродействующие дискретные входы | ||
| Максимальная частота входного сигнала | до 10 кГц | до 100 кГц |
| Клеммник | ||
| Тип клеммника | Съёмный | Съёмный с невыпадающими винтами |
| Батарея/Аккумулятор | ||
| Источник питания для часов реального времени | Аккумулятор LIR2466 | Батарея CR2032 |
| Источник питания для Retain-памяти | Не требуется, используется MRAM | |
| Способ замены | Требуется перепайка | Простая замена, без перепайки |
| Условия эксплуатации | ||
| Диапазон рабочих температур | -10...+55 °С | -40...+55 °С |
| ПО, Библиотеки и пр. | ||
| Механизм записи Retain-памяти | По событию (отключение питания) |
|
| USB-драйвер для подключения ПЛК к CODESYS | Windows XP | Windows 7/8/10 |
| Работа с быстрыми входами из прерывания высокочастотного таймера | Не поддерживается | Поддерживается |
1 При использовании модема ПМ01 с sim-модулем SIM800
2 Сохранение Retain из кода возможно только при использовании библиотеки RetainControlLib.lib
Функциональная схема
![Функциональная схема ПЛК160 [М02]](https://owen.ru/uploads/167/plk160-struct.svg "Функциональная схема ПЛК160 [М02]")
